Campo de utilización

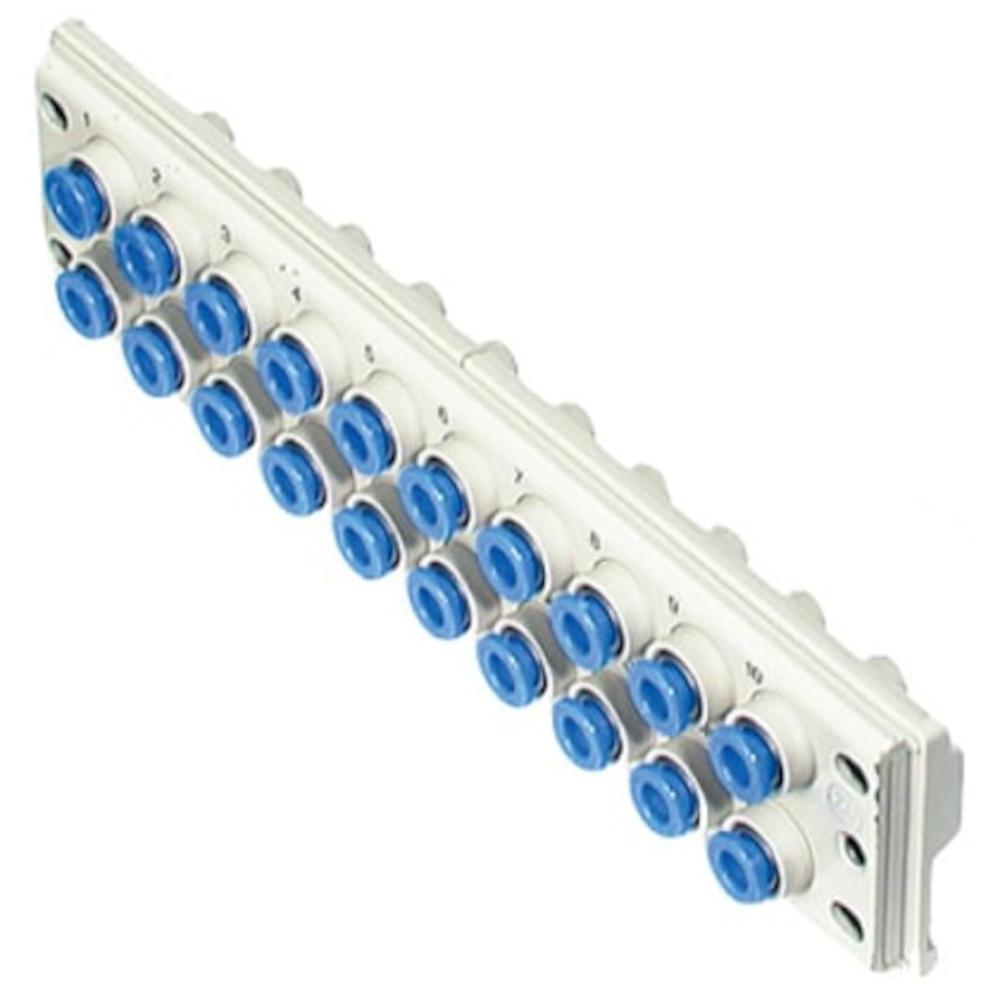

- El acoplamiento múltiple KDM de SMC es apto para presión positiva y vacío.
- Gracias a los soportes de fijación, el acoplamiento múltiple rectangular es apto para el montaje en paneles (espesor máximo del panel: 5 mm).
- El acoplamiento múltiple rectangular KDM de SMC está equipado con conectores con carcasa de POM y con una placa y soportes de fijación de chapa de acero.
- Las conexiones de enchufe están niqueladas químicamente de serie y, por lo tanto, no contienen cobre.
- En comparación con un modelo que requiere numerosas conexiones a placas o secciones, ahorra un espacio considerable durante el montaje.
- El acoplamiento múltiple permite conectar y desconectar rápidamente los conductos.
- La forma lateral de la carcasa evita errores de montaje.
- Material de la carcasa del conector: POM
- Material de la placa y del soporte de fijación: chapa de acero
- Material del cuerpo del conector: PBT (en el modelo de Ø 8, latón niquelado)
- Material de la pinza de sujeción: SUS304
- Material del anillo de sujeción y del anillo de presión: POM
- Material de la junta: NBR
- Fluido: aire comprimido
- Rango de presión de servicio: de -1 a 10 bar
- Presión de prueba: 15 bar
- Temperatura ambiente y del fluido: de -5 a 60 °C
- Color del anillo de presión: azul
- Número máximo de mangueras: 10 o 20
- Diámetro exterior de la manguera: de 4 a 8 mm
- Longitud: 114 o 199 mm
- Ancho: 48 mm
- Altura: 24 o 28 mm
- Peso: de 150 a 520 g
