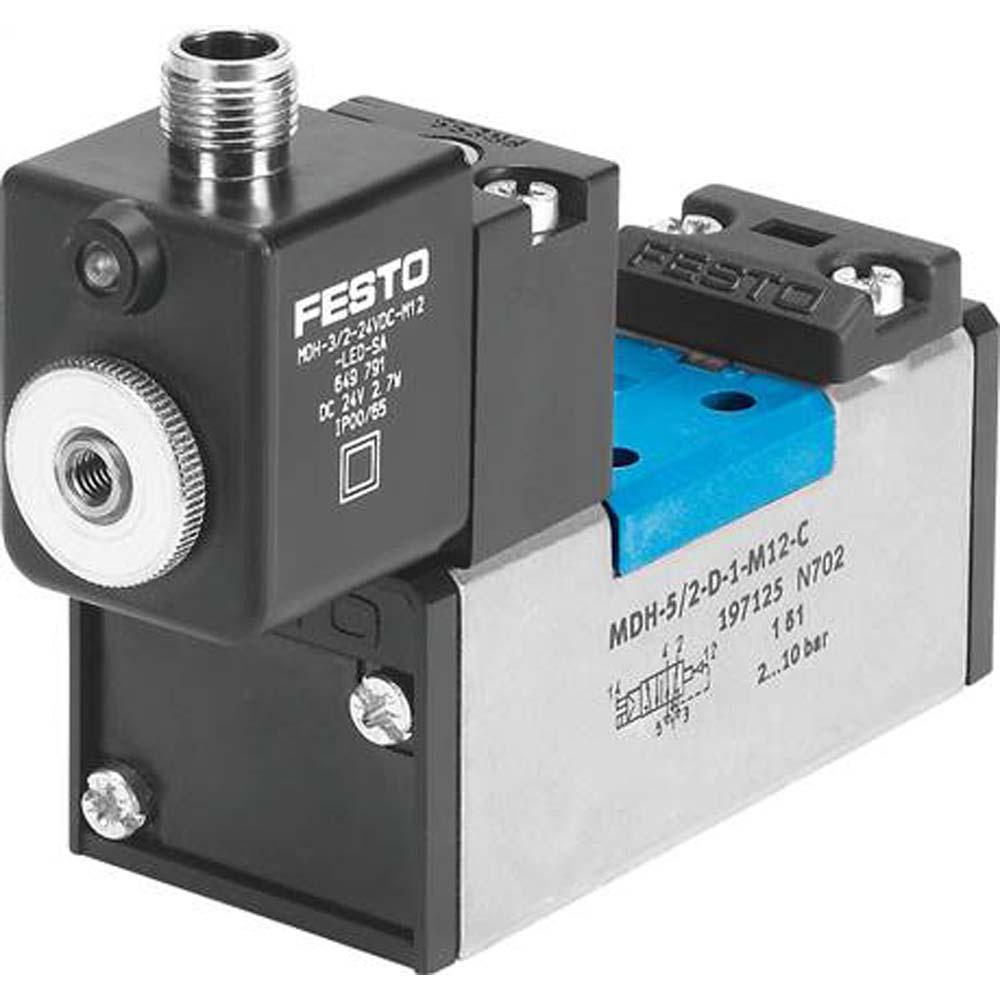

FESTO - Válvula magnética MDH-5/2-D-3 - Función de válvula 5/2 monoestable - con resorte mecánico o neumático - Precio por unidad
(Presentación ejemplar)
| de € 328,02 |
| Precio IVA incl. |
| envío gratuito |
¿Tiene alguna pregunta?
Estaremos encantados de ayudarle
Estaremos encantados de ayudarle
Campo de utilización
- La válvula magnética es adecuada para su uso en controles neumáticos en los que se requiere una válvula robusta de 5/2 vías con conexión ISO 5599-1.
- La válvula magnética MDH-5/2-D-3 es una válvula de 5/2 vías pilotada y accionada eléctricamente con un diámetro nominal de 14,5 mm.
- Está diseñado para aire comprimido según la norma ISO 8573-1:2010 [7:4:4] y cumple los requisitos de conformidad con la directiva RoHS y con la norma LABS según VDMA24364-B1/B2-L.
- Con un nivel de presión acústica de 85 dB(A), grado de protección IP65 y salida de aire regulable, es adecuado para múltiples aplicaciones industriales.
- Hay disponibles diferentes tipos de retorno (resorte mecánico o neumático) y diferentes conexiones eléctricas (M12 o M12D).
- Función de la válvula: 5/2 monoestable
- Nivel de presión acústica: 85 dB(A)
- Tipo de control: pilotado
- Función de purga de aire - regulable
- Conformidad con LABS - VDMA24364-B1/B2-L
- Tipo de fijación: con orificio pasante y tornillo
- Principio de sellado: blando
- Dirección del flujo: no reversible
- Tipo de accionamiento: eléctrico
- Diámetro nominal: 14,5 mm
- Suministro de aire de control - interno
- Grado de protección: IP65
- Nota sobre el material: conforme con RoHS
- Cumple con la norma ISO 5599-1 (1 pulgada)
- Fluido de servicio: aire comprimido según ISO 8573-1:2010 [7:4:4]
- Temperatura del medio y ambiente: de -10 °C a 50 °C
- Estructura constructiva: válvula de pistón
- Impulso de prueba positivo máx. con señal 0: 3800 µs
- Caudal nominal normal (normalizado según DIN 1343) - 4500 l/min
- Conexión de escape de control 84 - M5
- Fluctuaciones de tensión admisibles: +/- 10 %
- Valores característicos de la bobina: 24 V CC: 2,7 W
- Conexión de trabajo neumática - Placa de conexión tamaño 3 según ISO 5599-1 G1/2
- Conexión neumática 1-5 - Placa de conexión tamaño 3 según ISO 5599-1
- Accionamiento manual auxiliar - pulsador
- Material de las juntas: HNBR NBR
- Impulso de prueba negativo máx. con 1 pulgada: 4900 µs
- Duración de encendido: 100 %
- Material de la carcasa: aluminio fundido a presión
- Resistencia a los golpes: prueba de resistencia a los golpes con grado de severidad 2 según FN 942017-5 y EN 60068-2-27
- Resistencia a las vibraciones: prueba de transporte con grado de severidad 1 según FN 942017-4 y EN 60068-2-6
- Nota sobre el medio de funcionamiento/control: es posible el funcionamiento con aceite (necesario para el funcionamiento posterior)
- Dimensión de rejilla: 71 mm
- Conexión eléctrica: M12x1
- Sobrecubierta - sobrecubierta positiva
- Posición de montaje: cualquiera
- Ancho: 65 mm
- Tensión de servicio: 24 V CC
- Precio por unidad
Versiones (4)
Limitar la selección
Tipo
Tipo de retorno
Presión de trabajo
Código ISO
Tiempo de conmutación encendido/apagado
Art. No.: 854000947200
Ejecución
| Tipo | MDH-5/2-D-3-FR-M12-C |
| Tipo de retorno | resorte mecánico |
| Presión de trabajo | de 3 a 10 bar |
| Código ISO | 352 |
| Tiempo de conmutación encendido/apagado | 28 ms / 68 ms |
| € 328,02 |
| Precio IVA incl. |
| envío gratuito |
Plazo de entrega 6 - 8 días laborables
Art. No.: 854002181200
Ejecución
| Tipo | MDH-5/2-D-3-FR-M12D-C |
| Tipo de retorno | resorte mecánico |
| Presión de trabajo | de 3 a 10 bar |
| Código ISO | 352 |
| Tiempo de conmutación encendido/apagado | 28 ms / 68 ms |
| € 338,02 |
| Precio IVA incl. |
| envío gratuito |
Plazo de entrega 6 - 8 días laborables
Art. No.: 854000947300
Ejecución
| Tipo | MDH-5/2-D-3-M12-C |
| Tipo de retorno | resorte neumático |
| Presión de trabajo | de 2 a 10 bar |
| Código ISO | 351 |
| Tiempo de conmutación encendido/apagado | 54 ms / 57 ms |
| € 328,02 |
| Precio IVA incl. |
| envío gratuito |
Plazo de entrega 6 - 8 días laborables
Art. No.: 854002181100
Ejecución
| Tipo | MDH-5/2-D-3-M12D-C |
| Tipo de retorno | resorte neumático |
| Presión de trabajo | de 2 a 10 bar |
| Código ISO | 351 |
| Tiempo de conmutación encendido/apagado | 54 ms / 57 ms |
| € 338,02 |
| Precio IVA incl. |
| envío gratuito |
Plazo de entrega 6 - 8 días laborables
