Campo de utilización
- El acoplamiento en ángulo roscado KSL se utiliza en sistemas neumáticos con movimientos giratorios u oscilantes, especialmente cuando hay poco espacio o se desea una conexión giratoria.
- Los campos de aplicación típicos son la ingeniería mecánica, la tecnología de embalaje, la tecnología de manipulación y los sistemas de automatización.
- Gracias a la fricción minimizada y a la junta de larga duración, el KSL es ideal para conexiones de mangueras móviles o que cambian con frecuencia.
- Además, al no contener cobre, puede utilizarse en áreas de producción sensibles, como la fabricación de semiconductores.
- La conexión sigue siendo fiable y hermética incluso con altas frecuencias de rotación.

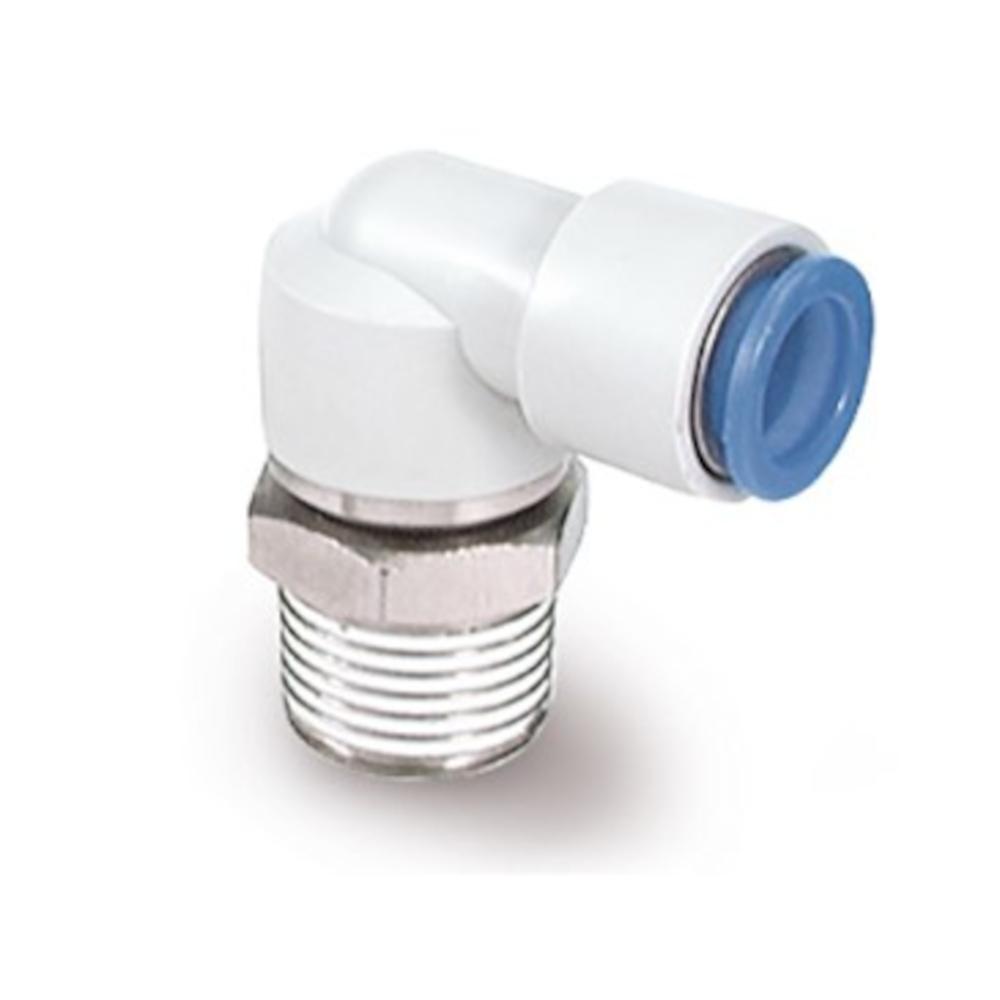

- El acoplamiento roscado en ángulo KSL es un conector giratorio diseñado especialmente para aplicaciones con movimientos oscilantes o rotativos.
- Equipado con una guía deslizante con aceite, garantiza un giro sin sacudidas y una vida útil prolongada.
- Un mecanismo integrado que impide la rotación de la manguera protege la manguera conectada contra torsiones o tensiones.
- Gracias a los componentes de latón niquelado, la conexión es resistente a la corrosión y apta para aplicaciones sin cobre.
- El KSL permite un montaje rápido gracias a sus piezas roscadas recubiertas de teflón y ofrece una conexión segura y sin fugas en sistemas neumáticos exigentes.
- Material: latón niquelado / PBT
- Junta, junta tórica - NBR
- Temperatura ambiente: de -5 a 60 °C
- Temperatura del medio: de -5 a 60 °C
- Presión de trabajo mín. - -0,1 MPa
- Presión de trabajo máx. - 1 MPa
- Diámetro exterior de la manguera: de 4 a 12 mm
- Conexión roscada - M5/M6 o R(PT) 1/8 pulgada a 1/2 pulgada
- Medios: aire comprimido, agua
- Mangueras utilizables: nailon, nailon blando, PUR
- Longitud: de 25,7 a 46 mm
- Ancho: de 26,5 a 50,6 mm
- Peso: de 9 a 93 g
- Pedido mínimo: 2 unidades
- Precio por unidad
