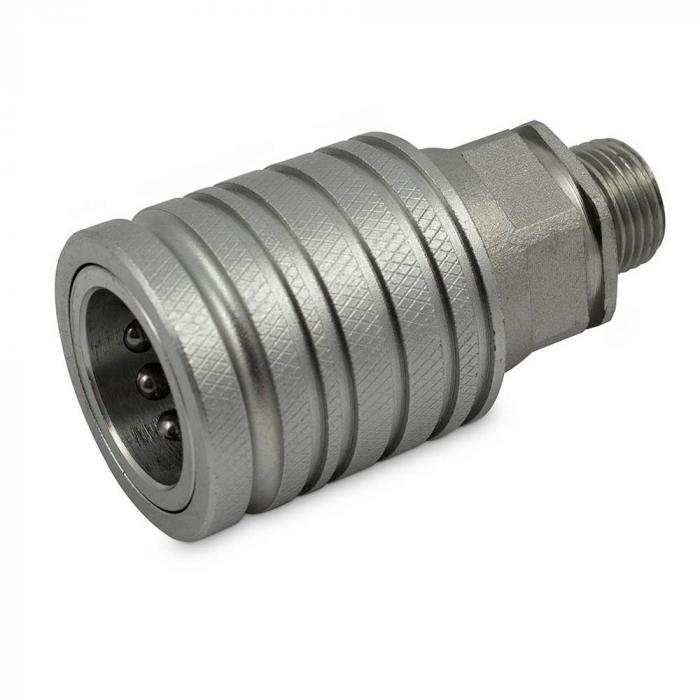

Racor rápido roscado serie ST3 - Enchufe - Acero cromado - DN 12 - Rosca exterior G 3/8" a M24 x 1,5 - PN hasta 300 bar
| de € 11,64 |
| Precio IVA incl. |
| más € 13,19 gastos de envío |
¿Tiene alguna pregunta?
Estaremos encantados de ayudarle
Estaremos encantados de ayudarle
Campo de utilización
- El acoplamiento enchufable de la serie ST3 es ideal para aplicaciones generales, por ejemplo en tecnología agrícola.
- El acoplamiento enchufable puede utilizarse como acoplamiento de ruptura con el soporte correspondiente.
- El manguito es de acero cromado y tiene una rosca exterior en el lado de conexión.
- La junta es de caucho nitrílico y el anillo de soporte, de politetrafluoroetileno.
- El acoplamiento enchufable está equipado con una función push-pull y es intercambiable de acuerdo con la norma ISO 7241-1A.
- Material de la carcasa: acero cromado
- Material de la junta - NBR 85 Shore
- Material del anillo soporte - PTFE
- Forma de la válvula de cierre - obturador
- Tamaño - 3 pulgadas
- Diámetro nominal - 12
- Talla - 8 pulgadas
- Pulgada - 1/2
- Rosca de conexión (AG) - G 3/8" a M24 x 1,5
- Toma de Ø exterior - 38 mm
- Longitud de la toma: de 66 a 76 mm
- Ø de tubo - 10L a 16S
- Anchura entre planos - 27 mm
- presión de trabajo máx. - de 250 a 300 bar
- Presión de rotura sin acoplar - 1100 bar
- Presión de rotura sin acoplar - 1600 bar
- Caudal a ΔP=2 bar - 12 a 50 l/min.
- Temperatura de funcionamiento -25 a +100 °C
Versiones (11)
Limitar la selección
Rosca exterior
Toma de Ø exterior/longitud
Tubo Ø R
Presión de trabajo
Anchura de los planos
Caudal a ΔP
Art. No.: 9799ST3PVM01
Ejecución
| Rosca exterior | G 3/8" |
| Toma de Ø exterior/longitud | 38 mm/66 mm |
| Tubo Ø R | |
| Presión de trabajo | 300 bar |
| Anchura de los planos | 27 mm |
| Caudal a ΔP | 45 l/min. |
Art. No.: 9799ST3PVM02
Ejecución
| Rosca exterior | G 1/2" |
| Toma de Ø exterior/longitud | 38 mm/76 mm |
| Tubo Ø R | |
| Presión de trabajo | 300 bar |
| Anchura de los planos | 27 mm |
| Caudal a ΔP | 45 l/min. |
Art. No.: 9799ST3PVM03
Ejecución
| Rosca exterior | CE Serie ligera de rosca exterior - M16 x 1,5 |
| Toma de Ø exterior/longitud | 38 mm/73,5 mm |
| Tubo Ø R | 10L |
| Presión de trabajo | 300 bar |
| Anchura de los planos | 27 mm |
| Caudal a ΔP | 12 l/min. |
Art. No.: 973531231002
Ejecución
| Rosca exterior | CE Serie ligera de rosca exterior - M14 x 1,5 |
| Toma de Ø exterior/longitud | 38 mm/69 mm |
| Tubo Ø R | 8L |
| Presión de trabajo | 250 bar |
| Anchura de los planos | 30 mm |
| Caudal a ΔP | 12 l/min. |
Art. No.: 973531231003
Ejecución
| Rosca exterior | CE Serie ligera de rosca exterior - M14 x 1,5 |
| Toma de Ø exterior/longitud | 38 mm/85 mm |
| Tubo Ø R | 8L |
| Presión de trabajo | 250 bar |
| Anchura de los planos | 30 mm |
| Caudal a ΔP | 12 l/min. |
Art. No.: 9799ST3PVM04
Ejecución
| Rosca exterior | CE Serie ligera de rosca exterior - M18 x 1,5 |
| Toma de Ø exterior/longitud | 38 mm/73,5 mm |
| Tubo Ø R | 12L |
| Presión de trabajo | 300 bar |
| Anchura de los planos | 27 mm |
| Caudal a ΔP | 12 l/min. |
Art. No.: 9799ST3PVM05
Ejecución
| Rosca exterior | CE Serie ligera de rosca exterior - M22 x 1,5 |
| Toma de Ø exterior/longitud | 38 mm/75,5 mm |
| Tubo Ø R | 15L |
| Presión de trabajo | 300 bar |
| Anchura de los planos | 27 mm |
| Caudal a ΔP | 12 l/min. |
Art. No.: 9799ST3PVM06
Ejecución
| Rosca exterior | CE Serie ligera de rosca exterior - M26 x 1,5 |
| Toma de Ø exterior/longitud | -/71 mm |
| Tubo Ø R | 18L |
| Presión de trabajo | 250 bar |
| Anchura de los planos | - |
| Caudal a ΔP | 50 l/min. |
Art. No.: 9799ST3PVM07
Ejecución
| Rosca exterior | CE Serie ligera de rosca exterior - M20 x 1,5 |
| Toma de Ø exterior/longitud | 38 mm/73,5 mm |
| Tubo Ø R | 12S |
| Presión de trabajo | 300 bar |
| Anchura de los planos | 27 mm |
| Caudal a ΔP | 12 l/min. |
Art. No.: 9799ST3PVM08
Ejecución
| Rosca exterior | CE rosca exterior serie pesada - M22 x 1,5 |
| Toma de Ø exterior/longitud | 38 mm/68 mm |
| Tubo Ø R | 14S |
| Presión de trabajo | 300 bar |
| Anchura de los planos | 27 mm |
| Caudal a ΔP | 45 l/min. |
Art. No.: 9799ST3PVM09
Ejecución
| Rosca exterior | CE rosca exterior serie pesada - M24 x 1,5 |
| Toma de Ø exterior/longitud | 38 mm/73 mm |
| Tubo Ø R | 16S |
| Presión de trabajo | 300 bar |
| Anchura de los planos | 27 mm |
| Caudal a ΔP | 45 l/min. |
