Campo de utilización
- El sensor de presión digital ISE20A de SMC se utiliza en instalaciones neumáticas para la supervisión y el análisis de los valores de presión.
- Es adecuado para la construcción de maquinaria e instalaciones, así como para aplicaciones de automatización con sistemas de aire comprimido.
- El sensor de presión sirve para controlar y supervisar procesos mediante señales de conmutación.
- Se utiliza en todos aquellos casos en los que es necesario registrar y mostrar de forma fiable los valores de presión.

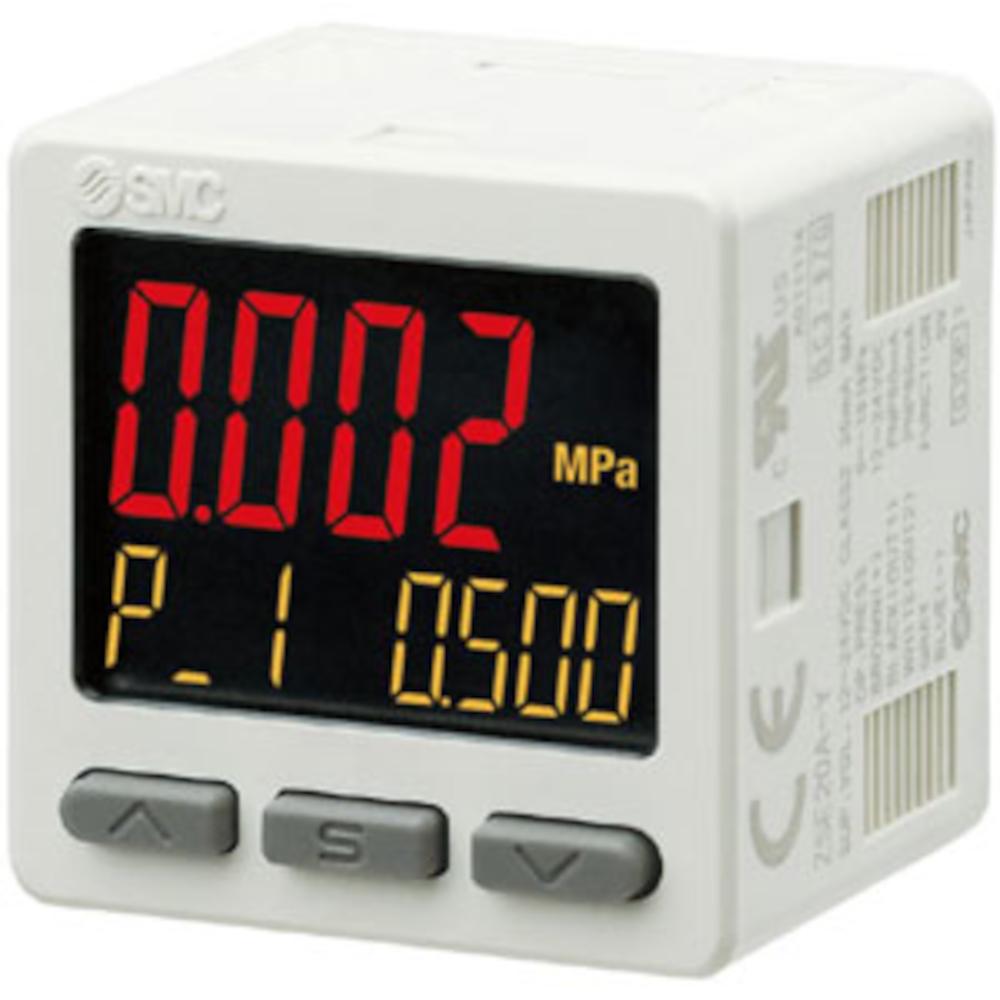

- El sensor de presión digital ISE20A de SMC es un interruptor de presión de alta precisión para aire comprimido y otros gases no corrosivos ni inflamables.
- La pantalla LCD es tricolor y permite mostrar varios datos a la vez.
- El sensor ofrece, a elegir, salidas de conmutación NPN o PNP, así como diversos modos de conmutación para una adaptación flexible a la aplicación.
- Funciones como el filtro digital, la indicación de valores máximos y mínimos y el bloqueo de teclas garantizan un funcionamiento seguro y cómodo.
- Material de la conexión para el fluido: PBT, CB156, PPS resistente al calor; junta tórica: HNBR (variante con conexión 1/8 pulgada: C3604 (niquelado químico), acero inoxidable 304, NBR)
- Material del sensor de presión: silicio
- Fluido: aire comprimido, gas no corrosivo, gas no inflamable
- Rango de presión nominal: de -0,100 a 1,000 MPa
- Rango de presión de indicación/ajuste: de -0,105 a 1,050 MPa
- Incremento mínimo ajustable: 0,001 MPa
- Presión de prueba: 1,5 MPa
- Tensión de alimentación: de 12 a 24 V CC ±10 %, ondulación residual (p-p) máx. 10 %
- Consumo de corriente: máx. 35 mA
- Protección: protección contra polaridad inversa
- Precisión de indicación: ±2 % del fondo de escala ±1 dígito (temperatura ambiente 25 ± 3 °C)
- Repetibilidad: ±0,2 % del fondo de escala ±1 dígito
- Precisión de la salida analógica: ±2,5 % del fondo de escala (a una temperatura ambiente de 25 ±3 °C)
- Linealidad de la salida analógica: ±1 % del fondo de escala
- Características de temperatura: ±2 % del fondo de escala (referencia a 25 °C)
- Tipo de salida: colector abierto PNP, 1 salida
- Modo de salida: modo de histéresis, comparador de ventana, salida de error, salida desactivada
- Modo de conmutación: salida no invertida, salida invertida
- Corriente de carga máxima: 80 mA
- Caída de tensión interna (tensión residual): 1 V o menos (con una carga de 80 mA)
- Tiempo de respuesta (valor sin filtro digital (a 0 ms)) - ≤ 1,5 ms (con función anti-oscilación: 20, 100, 500, 1000, 2000, 5000 ms)
- Modo de histéresis: variable a partir de 0
- Comparador de ventana - Variable a partir de 0
- Protección: protección contra cortocircuitos
- Salida de tensión (salida analógica): de 0,6 a 5 V
- Impedancia de salida (salida analógica): aprox. 1 kΩ
- Salida de corriente (salida analógica): de 2,4 a 20 mA
- Impedancia de carga (salida analógica): impedancia de carga máxima con una tensión de alimentación de 12 V: 300 Ω; con una tensión de alimentación de 24 V: 600 Ω; impedancia de carga mínima: 50 Ω
- Tipo de entrada (entrada de referencia automática): entrada sin tensión, máx. 0,4 V
- Modo de entrada (entrada de autorreferencia): se puede elegir entre autorreferencia o autorreferencia a cero.
- Tiempo de respuesta (entrada de referencia automática): mín. 5 ms
- Unidad: MPa, kPa, kgf/cm², bar, psi
- Tipo de pantalla: LCD
- Número de indicaciones: indicador de 3 dígitos en tres colores
- Color de la pantalla: 1.ª línea roja/verde, 2.ª línea naranja
- Número de dígitos en la pantalla: 1.ª línea de 4 dígitos (7 segmentos), 2.ª línea de 4 dígitos (primer dígito con 11 segmentos, el resto con 7 segmentos)
- Indicador de funcionamiento: se ilumina en naranja cuando la salida de conmutación está en ON. OUT1, OUT2
- Filtro digital: 0, 10, 50, 100, 500, 1000, 5000 ms
- Índice de protección: IP40
- Tensión de prueba: 1000 V CA durante 1 minuto entre los terminales y la carcasa
- Resistencia de aislamiento: 50 MΩ o más (500 V CC, medida con un medidor de aislamiento) entre los terminales y la carcasa
- Rango de temperatura de funcionamiento: de -5 a 50 °C; almacenamiento: de -10 a 60 °C (sin condensación ni congelación)
- Rango de humedad relativa: del 35 al 85 % (sin condensación)
- Normas: UL/CSA (E216656), marcado CE/UKCA (Directiva de compatibilidad electromagnética/Directiva RoHS)
- Longitud del cable de conexión con conector: 2 m
- Diámetro exterior del cable de conexión: 3,5 mm
- Rosca de conexión: M5 x 0,8 o 1/8 pulgada
- Ancho: 30 mm
- Altura: 30 mm
- Profundidad: 26,5 mm
- Peso: 63 o 73 g
