Campo de utilización
- El sensor de presión digital ISE20C(H) de SMC se utiliza para registrar y supervisar los valores de presión en instalaciones con fluidos líquidos y gaseosos.
- Es adecuado para aplicaciones en la industria de procesos, la ingeniería mecánica y la tecnología de automatización.
- El sensor de presión se utiliza, entre otros, para agua, fluidos hidráulicos, aceite de silicona, lubricantes, argón, dióxido de carbono, nitrógeno y aire con condensado.
- Sirve para supervisar y controlar procesos mediante la medición de la presión y señales de conmutación.

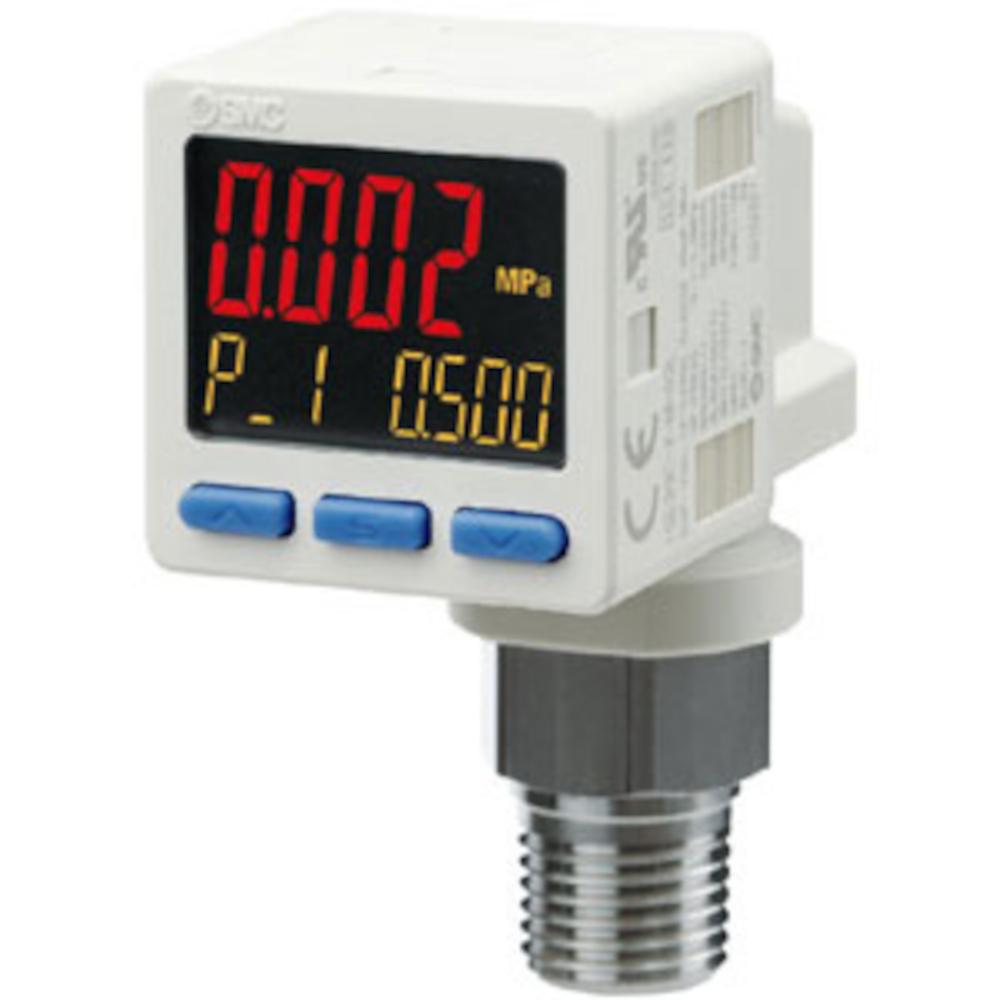

- El interruptor de presión digital ISE20C(H) de SMC es un interruptor de presión de alta precisión para líquidos y gases que no corroen el acero inoxidable.
- La pantalla LCD de dos líneas y tres colores permite visualizar con claridad los valores de medición y los estados de conmutación.
- El sensor de presión dispone de salidas de conmutación seleccionables entre NPN y PNP, así como de diversos modos de salida para una adaptación flexible a la aplicación.
- El grado de protección IP65 garantiza un funcionamiento fiable en entornos industriales.
- Material del sensor de presión: acero inoxidable 630
- Material de la conexión de tubería: acero inoxidable 304
- Medio: medio que no corroa el acero inoxidable 630 y 304
- Rango de presión nominal: de -0,100 a 1,000 o 2,000 MPa
- Rango de presión de indicación/ajuste: de -0,105 a 1,050 o 2,100 MPa
- Incremento mínimo ajustable: 0,001 MPa
- Presión de prueba: 2 o 4 MPa
- Tensión de alimentación (con salida PNP): de 12 a 24 V CC ±10 %, ondulación residual (p-p) máx. 10 %
- Tensión de alimentación (con IO-Link): de 18 a 30 V CC, incluida una ondulación residual (p-p) del 10 %
- Consumo de corriente: máx. 35 mA
- Protección: protección contra polaridad inversa
- Precisión de indicación: ±2 % del fondo de escala ±1 dígito (temperatura ambiente 25 ± 3 °C)
- Repetibilidad: ±0,2 % del fondo de escala ±1 dígito
- Precisión de la salida analógica: ±2,5 % del fondo de escala (a una temperatura ambiente de 25 ±3 °C)
- Linealidad de la salida analógica: ±1 % del fondo de escala
- Características de temperatura: ±3 % del fondo de escala (referencia a 25 °C)
- Tipo de salida: colector abierto PNP con 2 salidas o IO-Link con 1 salida
- Modo de salida: modo de histéresis, comparador de ventana, salida de error, salida desactivada
- Modo de conmutación: salida no invertida, salida invertida
- Corriente de carga máxima: 80 mA
- Caída de tensión interna (tensión residual): 1 V o menos (con una carga de 80 mA)
- Tiempo de respuesta (valor sin filtro digital (a 0 ms)) - ≤ 1,5 ms (con función anti-oscilación: 20, 100, 500, 1000, 2000, 5000 ms)
- Modo de histéresis: variable a partir de 0
- Comparador de ventana - Variable a partir de 0
- Protección: protección contra cortocircuitos
- Salida de tensión (salida analógica): de 0,6 o 0,8 a 5 V
- Impedancia de salida (salida analógica): aprox. 1 kΩ
- Salida de corriente (salida analógica): 2,4 o 3,2 a 20 mA
- Impedancia de carga (salida analógica): impedancia de carga máxima con una tensión de alimentación de 12 V: 300 Ω; con una tensión de alimentación de 24 V: 600 Ω; impedancia de carga mínima: 50 Ω
- Tipo de entrada (entrada de referencia automática): entrada sin tensión, máx. 0,4 V
- Modo de entrada (entrada de autorreferencia): se puede elegir entre autorreferencia o autorreferencia a cero.
- Tiempo de respuesta (entrada de referencia automática): mín. 5 ms
- Unidad: MPa, kPa, kgf/cm², bar, psi
- Tipo de pantalla: LCD
- Número de pantallas: visualización en 3 pantallas (pantalla principal y 2 pantallas secundarias)
- Color de la pantalla: pantalla principal roja/verde, pantalla secundaria naranja
- Número de dígitos en la pantalla principal: 4 dígitos (7 segmentos); en la pantalla secundaria: 4 dígitos (el primer dígito con 11 segmentos, el resto con 7 segmentos)
- Indicador de funcionamiento: se ilumina en naranja cuando la salida de conmutación está en ON. OUT1, OUT2
- Filtro digital: 0, 10, 50, 100, 500, 1000, 5000 ms
- Índice de protección: IP65
- Tensión de prueba: 250 V CA durante 1 minuto entre los terminales y la carcasa
- Resistencia de aislamiento: 2 MΩ o más (50 V CC, medida con un medidor de aislamiento) entre los terminales y la carcasa
- Rango de temperatura de funcionamiento: de -5 a 50 °C; almacenamiento: de -10 a 60 °C (sin condensación ni congelación)
- Rango de humedad relativa: del 35 al 85 % (sin condensación)
- Normas: UL/CSA (E216656), marcado CE/UKCA (Directiva de compatibilidad electromagnética/Directiva RoHS)
- Versión IO-Link: V1.1
- Velocidad de transmisión IO-Link - COM2 (38,4 kbps)
- Archivo de configuración IO-Link: archivo IODD
- Tiempo de ciclo mínimo IO-Link: 2,3 ms
- Longitud de los datos de proceso IO-Link: datos de entrada 2 bytes, datos de salida 0 bytes
- Longitud del cable de conexión con conector: 2 m
- Diámetro exterior del cable de conexión: 3,5 mm
- Rosca de conexión: R 1/4 pulgada o G 1/4 pulgada
- Orientación de la conexión: en la parte trasera o en la parte inferior
- Ancho: 30 mm
- Altura: de 30 a 61 mm
- Profundidad: 26,5 o 43,2 mm
- Peso: de 87 a 116 g
