Campo de utilización

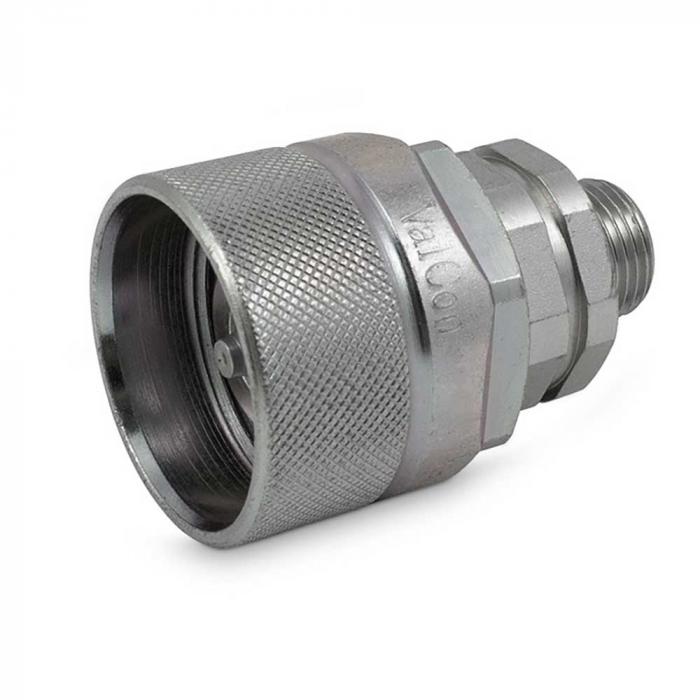

- El conector ValCon® VC-HDS es ideal para conectar mangueras y tuberías en aplicaciones industriales.
- El tapón es de acero cromado y la junta es de caucho nitrílico.
- La conexión de enchufe puede acoplarse bajo presión residual. Durante el proceso de acoplamiento, sólo debe aplicarse presión desde un lado. Si no se respetan estos parámetros, los componentes de estanquidad pueden desgastarse considerablemente más rápido.
- El embrague es intercambiable según la norma ISO 14541.
- Material del cuerpo: acero cromado
- Material de la junta - NBR
- Material del anillo soporte - PTFE
- Tamaño - de 2 a 4 pulgadas
- Diámetro nominal - 10 a 20
- Tamaño: de 6 a 12 pulgadas
- Pulgadas - de 3/8" a 4 pulgadas
- Longitud del tapón: de 60 a 77 mm
- Tapón de diámetro exterior - de 34 a 77 mm
- Rosca exterior de conexión AG - M16 x 1,5 a M24 x 1,5 mm
- Rosca de conexión - M28 x 2 a M42 x 2 mm
- Conexión de tuberías - 10L a 16S
- Anchura entre planos - de 22 a 80 mm
- Presión de trabajo - de 400 a 433 bar
- Presión de rotura desacoplada - 1000 a 1200 bar
- Presión de rotura acoplada - 1400 a 1800 bar
- Caudal a ΔP=2 bar - 23 a 106 l/min.
- Resistencia al óxido rojo - 400 horas
- Resistencia al óxido blanco - 100 horas
- Temperatura de funcionamiento -25° a +100°C
- Norma - ISO 14541
