Campo de utilización

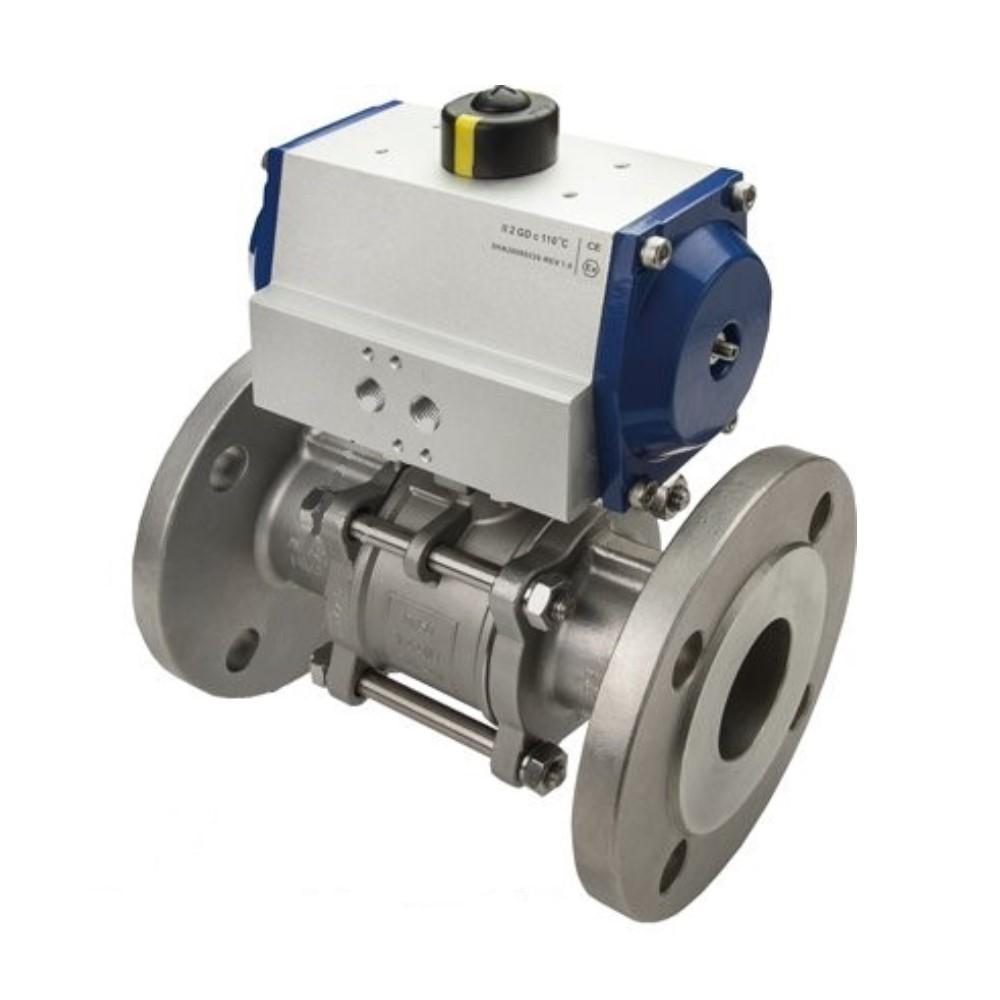

- La válvula de bola con bridas está equipada con un actuador neumático de cuarto de vuelta y es ideal como válvula de cierre y para su uso con agua, aceite, aire comprimido, combustibles, disolventes, medios agresivos y en vacío.
- La carcasa y la bola de la válvula de bola son de acero inoxidable. El grifo está provisto de juntas de teflón.
- La carcasa del actuador es de aluminio anodizado, la cremallera y el pistón son de aluminio. El actuador tiene una cubierta de resina acetálica y juntas de caucho nitrílico.
- El actuador de fracción de vuelta cumple la normativa ATEX.
- La longitud total está normalizada según la norma DIN 3202-F1 (DIN EN 558-1, serie 1).
- Atención: Puede ser necesario enfriar la unidad si la temperatura del soporte es elevada.
- Material carcasa válvula de bola - acero inoxidable 1.4408
- Material de la bola: acero inoxidable 1.4408
- Material junta válvula de bola - PTFE
- Material de la carcasa del accionamiento: aluminio anodizado
- Material de la cremallera y el pistón: aluminio
- Material cubierta actuador - resina acetal
- Material junta actuador - NBR
- Función - Cierre por muelle
- Diámetro nominal - de 15 a 80
- Longitud de instalación - de 130 a 310 mm
- Presión de trabajo - de -0,9 a 40 bar
- Presión de control: de 6 a 10 bares
- Temperatura del medio -20 a +180 °C como máximo
- Temperatura ambiente -20 a +80 °C
- Longitud total estándar - DIN 3202-F1 (DIN EN 558-1, Serie 1)
- Homologación ATEX - EX II 2GD c 85°C (actuadores a partir del tamaño 12: EX II 2GD c 110°C)
El símbolo de conmutación correspondiente se encuentra en la ficha técnica del producto.
