Campo de utilización

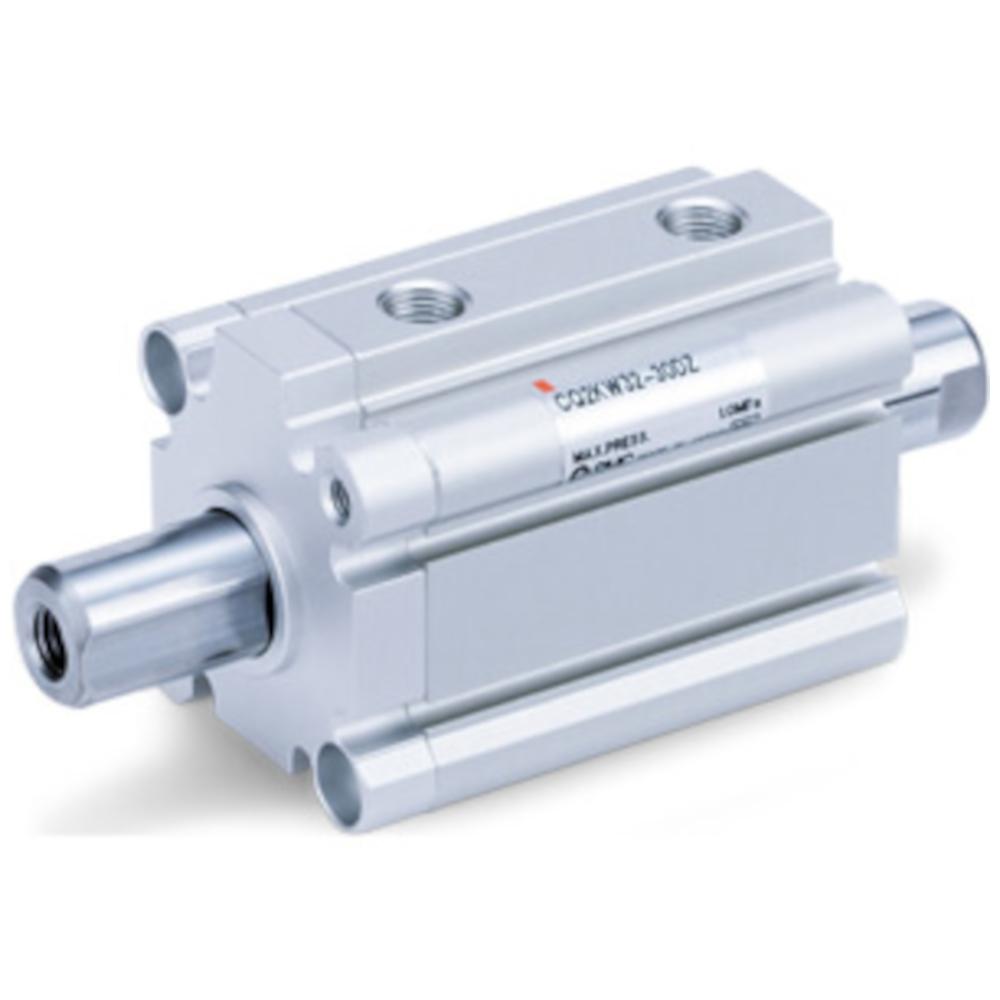

- El cilindro compacto CDQ2KWATF-DMZ se utiliza en sistemas de manipulación y dispositivos de sujeción que requieren un diseño compacto y una alta repetibilidad.
- La robusta fijación permite movimientos precisos con una alta frecuencia de ciclo.
- Se utilizan con frecuencia en unidades de montaje, comprobación y posicionamiento.
- El cilindro compacto CDQ2KWATF-DMZ de doble efecto y resistente a la torsión, con vástago continuo, rosca exterior y orificio roscado en ambos extremos, ofrece un guiado preciso con una fijación estable.
- El vástago del pistón con protección antitorsión evita las rotaciones, mientras que la rosca exterior facilita el montaje de componentes externos.
- Los orificios roscados garantizan una fijación resistente a las vibraciones.
- Sin amortiguación, el cilindro es adecuado para aplicaciones con carreras rápidas y cortas.
- Material de la carcasa: aleación de aluminio, anodizado duro
- Material del pistón: aleación de aluminio
- Material del vástago del pistón: acero, cromado duro
- Material de la cabeza del cilindro: aleación de aluminio anodizado (Ø del pistón 40 mm) / fundición de aluminio cromatado y lacado (Ø del pistón 50 y 63 mm)
- Material de las juntas: NBR
- Modo de funcionamiento: doble efecto, vástago continuo
- Medio: aire comprimido
- Tipo de montaje: orificio roscado en ambos lados
- Presión de prueba: 15 bar
- Presión de trabajo máxima: 10 bar
- Presión de trabajo mínima: 0,5 bar
- Tolerancia de torsión del vástago del pistón: ±0,8°
- Temperatura ambiente y del medio: sin generador de señales: de -10 a 70 °C (sin congelación) / con generador de señales: de -10 a 60 °C (sin congelación)
- Grasa lubricante: no necesaria (lubricado de por vida)
- Amortiguación: sin amortiguación
- Velocidad del pistón: de 50 a 500 mm/s
- Conexión neumática: G 1/8 pulgada o 1/4 pulgada
- Rosca del vástago del pistón: rosca exterior M14 x 1,5 o M18 x 1,5
- Energía cinética admisible: de 0,26 a 0,77 J
- Diámetro del pistón: de 40 a 63 mm
- Carrera: de 10 a 100 mm
- Ancho: de 57 a 84 mm
- Altura: de 52 a 77 mm
- Longitud: de 127 a 319 mm
- Peso: de 565 a 1710 g
