Campo de utilización
- El cilindro compacto CDQ2KWBTF-SMZ se utiliza en módulos de automatización y sistemas de fabricación en los que se requieren movimientos precisos con una alta frecuencia de repetición.
- Las versiones sin amortiguación son ideales para aplicaciones con cargas de impacto reducidas.
- Los campos de aplicación típicos son los dispositivos de montaje y los mecanismos de sujeción.

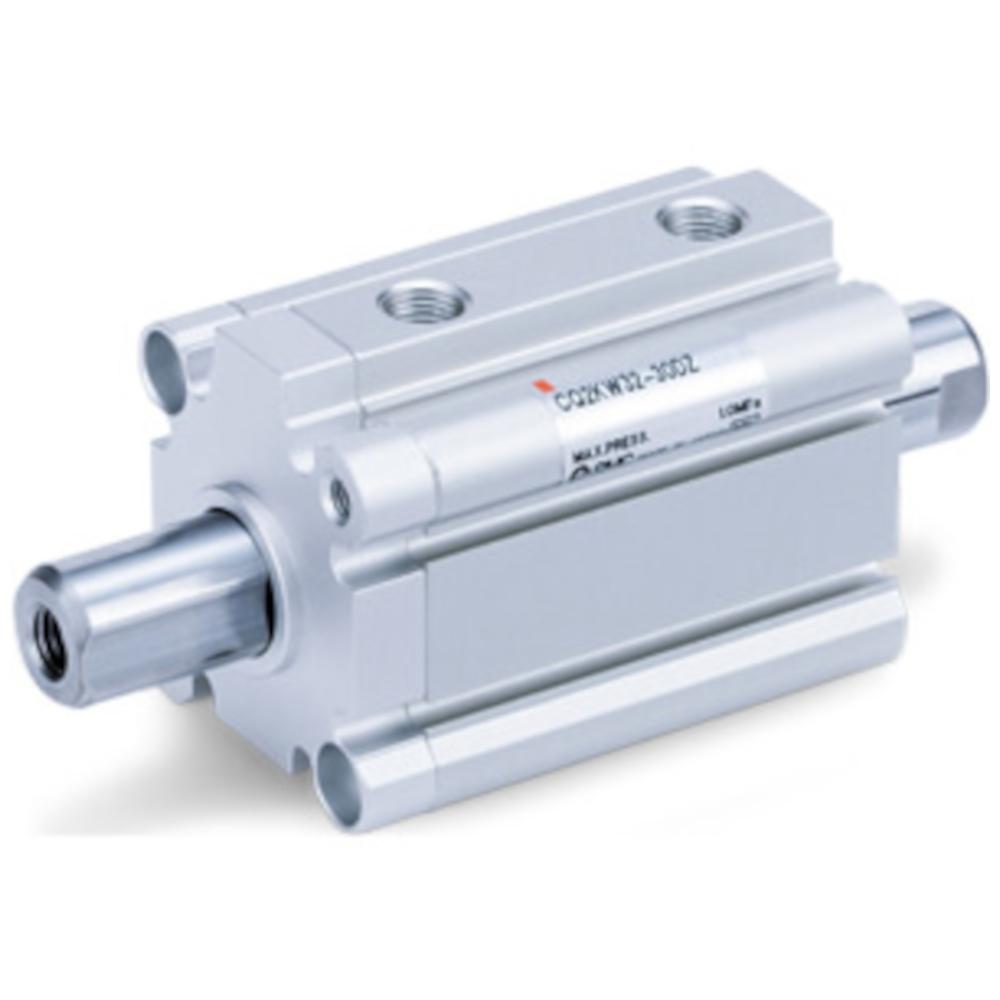

- El cilindro compacto CDQ2KWBTF-SMZ de doble efecto y antitorsión, con vástago continuo y rosca exterior, combina un guiado preciso con una técnica de unión robusta.
- El vástago del pistón con protección antitorsión evita que los componentes adicionales se tuerzan.
- La rosca exterior permite una fijación estable, mientras que el orificio pasante ofrece un montaje flexible en superficies planas.
- Sin amortiguación, el cilindro es adecuado para movimientos rápidos con aplicación directa de fuerza.
- Material de la carcasa: aleación de aluminio, anodizado duro
- Material del pistón: aleación de aluminio
- Material del vástago del pistón: acero, cromado duro
- Material de la cabeza del cilindro: aleación de aluminio anodizado (Ø del pistón 32 y 40 mm) / fundición de aluminio cromatada y lacada (Ø del pistón 50 y 63 mm)
- Material de las juntas: NBR
- Modo de funcionamiento: doble efecto, vástago continuo
- Medio: aire comprimido
- Tipo de montaje: orificio pasante (estándar)
- Presión de prueba: 15 bar
- Presión de trabajo máxima: 10 bar
- Presión de trabajo mínima: 0,5 bar
- Tolerancia de torsión del vástago del pistón: ±0,8°
- Temperatura ambiente y del medio: sin generador de señales: de -10 a 70 °C (sin congelación) / con generador de señales: de -10 a 60 °C (sin congelación)
- Grasa lubricante: no necesaria (lubricado de por vida)
- Amortiguación: sin amortiguación
- Velocidad del pistón: de 50 a 500 mm/s
- Conexión neumática: G 1/8 pulgada o 1/4 pulgada
- Rosca del vástago del pistón: rosca exterior M14 x 1,5 o M18 x 1,5
- Energía cinética admisible: de 0,15 a 0,77 J
- Diámetro del pistón: de 32 a 63 mm
- Carrera: de 5 pulgadas a 100 mm
- Ancho: de 49,5 a 84 mm
- Altura: de 45 a 77 mm
- Longitud: de 116,5 a 317,5 mm
- Peso: de 345 a 1563 g
