Campo de utilización
- El cilindro compacto CQ2WB-DCMZ de SMC se utiliza en ingeniería mecánica y en tecnología de automatización para tareas de movimiento lineal.
- El cilindro con vástago pasante se utiliza cuando se desea aprovechar las fuerzas en ambos lados del cilindro.
- El diseño de doble efecto se utiliza en aplicaciones en las que se requiere un movimiento controlado en ambas direcciones.

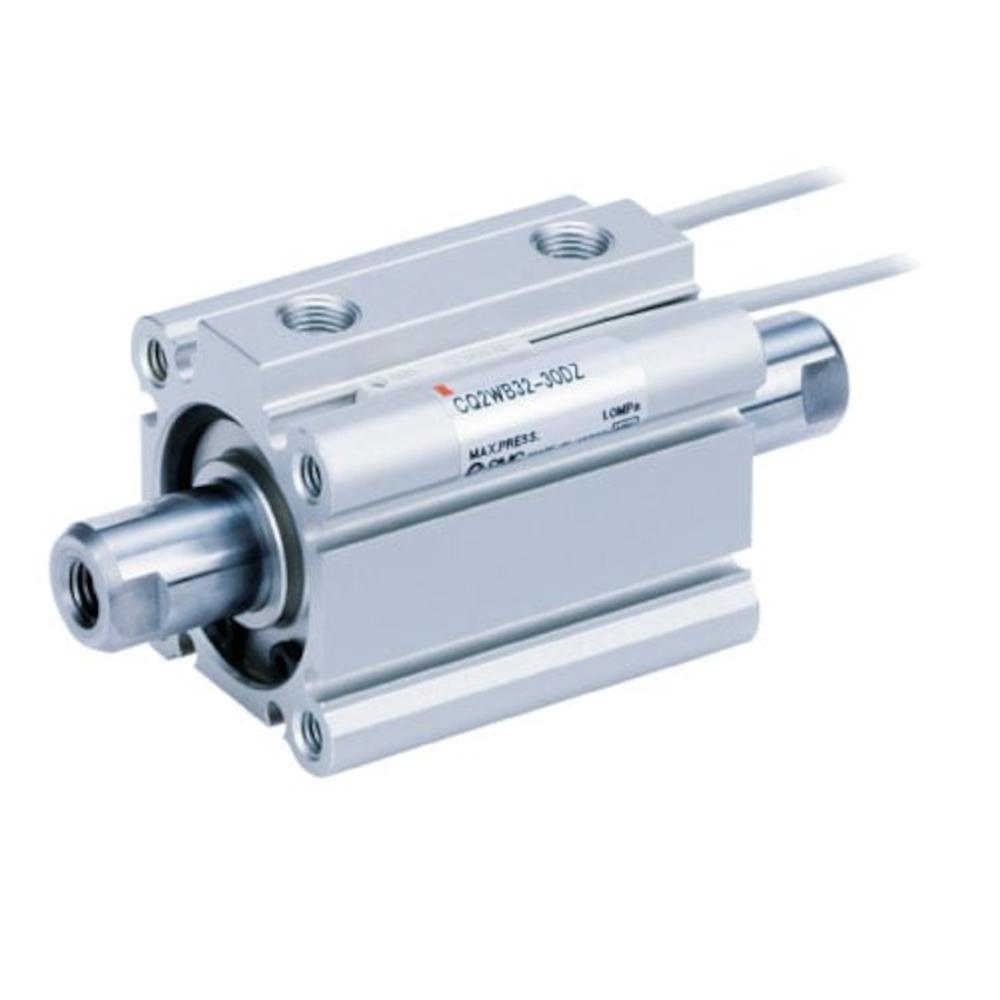

- El cilindro compacto CQ2WB-DCMZ de SMC es un cilindro neumático de doble efecto con paso interior, amortiguación elástica y vástago pasante.
- El vástago pasante permite un movimiento lineal preciso y la transmisión de fuerza a ambos lados del cilindro.
- El extremo del vástago del pistón está provisto de una rosca exterior.
- La amortiguación elástica garantiza una frenada suave del movimiento del pistón en las posiciones finales.
- El orificio pasante permite el montaje con tornillos pasantes directamente sobre la superficie de montaje.
- Material de la carcasa y el pistón: aleación de aluminio
- Material de la culata: acero niquelado
- Material del vástago del pistón: acero cromado duro
- Material del disco amortiguador: plástico
- Material de las juntas: NBR
- Funcionamiento: doble efecto, vástago pasante
- Medio: aire comprimido
- Presión de prueba: 15 bar (diámetro del pistón de 125 a 160 mm) o 10,5 bar (diámetro del pistón de 180 y 200 mm)
- Presión de trabajo máxima: 10 bar (diámetro del pistón de 125 a 160 mm) o 7 bar (diámetro del pistón de 180 y 200 mm)
- Presión de trabajo mínima: 0,5 bar
- Temperatura ambiente y del fluido: de -10 a 70 °C (sin congelación)
- Lubricación: no es necesaria (lubricado de por vida)
- Velocidad del pistón: de 50 a 500 mm/s (diámetro del pistón de 125 a 160 mm) / de 20 a 400 mm/s (diámetro del pistón de 180 y 200 mm)
- Amortiguación - Amortiguación elástica
- Energía cinética admisible: de 7,4 a 12,4 J
- Conexión neumática: de G 3/8 pulgada a 1/2 pulgada
- Rosca del vástago del pistón: rosca exterior M30 x 1,5 o M36 x 1,5
- Ancho: de 153 a 226 mm
- Altura: de 142 a 226 mm
- Longitud: de 219 a 837 mm
- Peso: de 6,41 a 31,58 kg
