Campo de utilización
- El cilindro compacto CDQMBTF se utiliza en líneas de automatización y montaje donde se requieren movimientos precisos y sin torsión.
- El orificio pasante permite su uso en sistemas con condiciones de montaje variables.
- Las aplicaciones típicas son tareas de sujeción, guía y posicionamiento en la tecnología de manipulación y la fabricación.

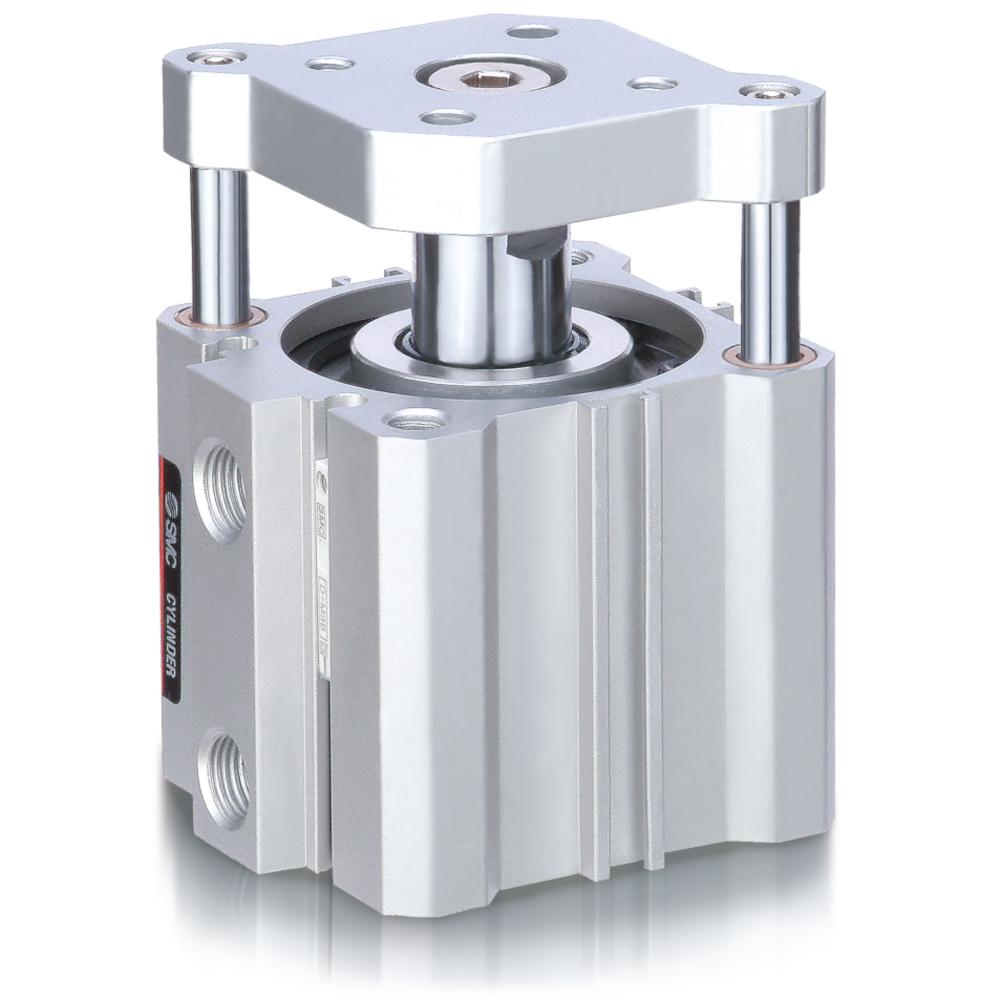

- El cilindro compacto de doble efecto CDQMBTF con barras de guía y placa, amortiguación elástica en ambos lados y anillo magnético garantiza movimientos precisos y estables con un diseño compacto.
- Las barras de guía evitan la torsión y absorben las fuerzas transversales, lo que permite movimientos de elevación precisos incluso bajo carga.
- El orificio pasante permite un montaje flexible en superficies planas desde arriba o desde abajo.
- La amortiguación elástica garantiza un funcionamiento silencioso y reduce las cargas de impacto.
- Gracias a la barra de guía y a la placa, las piezas de trabajo se pueden montar directamente.
- La serie CDQM tiene las mismas dimensiones de montaje que la serie CDQ2, pero en comparación con la serie CDQ2K, tiene una resistencia a la carga transversal cuatro veces mayor y una tolerancia de torsión de ±0,2°.
- Material del tubo del cilindro: aleación de aluminio, anodizado duro
- Material del pistón: aleación de aluminio cromatada
- Material del vástago del pistón: acero sin alear, cromado duro
- Material del anillo de presión: aleación de aluminio anodizado (Ø del pistón 32 y 40 mm) / fundición de aluminio cromatado y recubierto (Ø del pistón 50 a 100 mm)
- Material de la placa: aleación de aluminio anodizado
- Material de la barra de guía: acero inoxidable, cromado duro
- Material del disco amortiguador: uretano
- Material rascador, juntas: NBR
- Modo de funcionamiento: doble efecto
- Medio: aire comprimido
- Tipo de montaje: orificio pasante
- Presión de prueba: 15 bar
- Presión máxima de trabajo: 10 bar
- Presión mínima de trabajo: 1,0 bar
- Tolerancia de torsión: ±0,1° (1 pulgada)
- Temperatura ambiente y del medio: sin señalizador, de -10 a 70 °C (sin congelación); con señalizador, de -10 a 60 °C (sin congelación).
- Grasa lubricante: no necesaria (lubricada de por vida)
- Amortiguación: elástica, en ambos lados
- Velocidad del pistón: de 50 a 500 mm/s
- Conexión neumática: G 1/8 pulgada a 3/8 pulgada
- Diámetro del pistón: de 32 a 100 mm
- Carrera: de 5 a 100 mm
- Ancho: de 58,5 a 132,5 mm
- Altura: de 45 a 117 mm
- Longitud: de 55 a 189 mm
- Peso: de 241 a 4609 g
