Campo de utilización
- El cilindro miniatura CJPB-HZ de SMC se utiliza en la industria manufacturera para tareas de movimiento neumático compactas, especialmente en aquellos lugares donde el espacio es reducido.
- Es adecuado para funciones como sujeción, agarre, así como fijación y alineación.

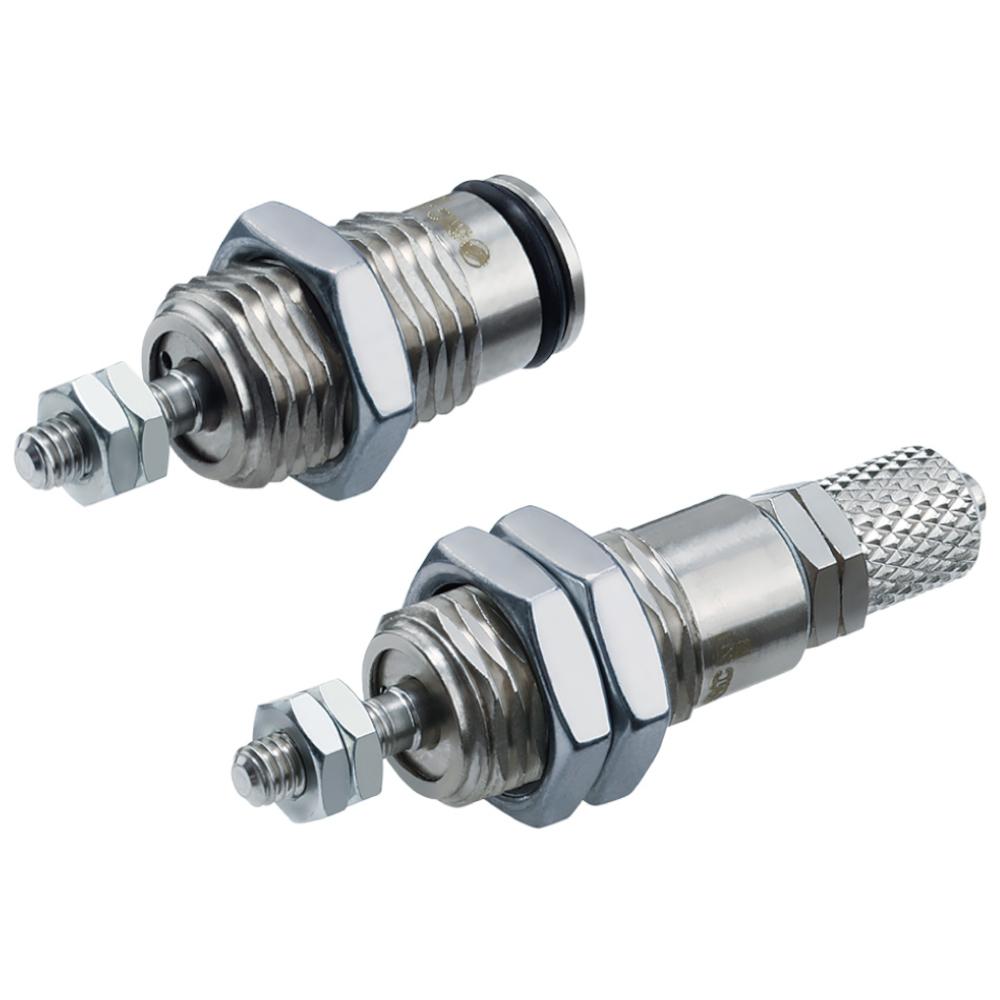

- El cilindro miniatura CJPB-HZ de SMC es de simple efecto con retorno por resorte y cuenta con un vástago unilateral.
- Su ejecución consiste en un cilindro miniatura de carrera corta con una longitud total reducida, lo que permite un diseño compacto.
- El cilindro se puede fijar en orificios, lo que permite integrarlo directamente en un componente.
- Está equipado con un racor miniatura para mangueras y se puede conectar directamente.
- El vástago del pistón está provisto de una rosca exterior, lo que permite atornillar accesorios en el extremo del vástago.
- Material del tubo: latón, niquelado químicamente
- Material del pistón: acero inoxidable
- Material del muelle de retorno: acero, cromado con zinc
- Material de la junta del pistón: NBR
- Funcionamiento: simple efecto, retorno por resorte
- Presión de trabajo máxima: 7 bar
- Presión de trabajo mínima: 1,5 o 2 bar
- Presión de prueba: 10 bar
- Temperatura ambiente y del fluido: de -10 a 70 °C (sin congelación)
- Lubricación: no es necesaria (lubricado de por vida)
- Velocidad del pistón: de 50 a 500 mm/s
- Amortiguación: no disponible
- Tolerancia de carrera: ±1,0
- Montaje: se puede fijar en el orificio
- Racor miniatura para mangueras con diámetro exterior de 4 o 6 mm / diámetro interior de 2,5 o 4 mm
- Fuerza de retorno del resorte en posición retraída: de 3,92 a 15,78 N
- Fuerza de retorno del resorte en posición extendida: de 1,42 a 5,04 N
- Rosca del vástago del pistón: de M3 x 0,5 a M5 x 0,8
- Diámetro del pistón: de 6 a 16 mm
- Carrera: de 5 a 15 mm
- Ancho: 12 / 19 / 27 mm
- Altura: 13,9 / 22 / 31 mm
- Longitud: de 40,5 a 63 mm
- Peso: de 14,6 a 96 g
