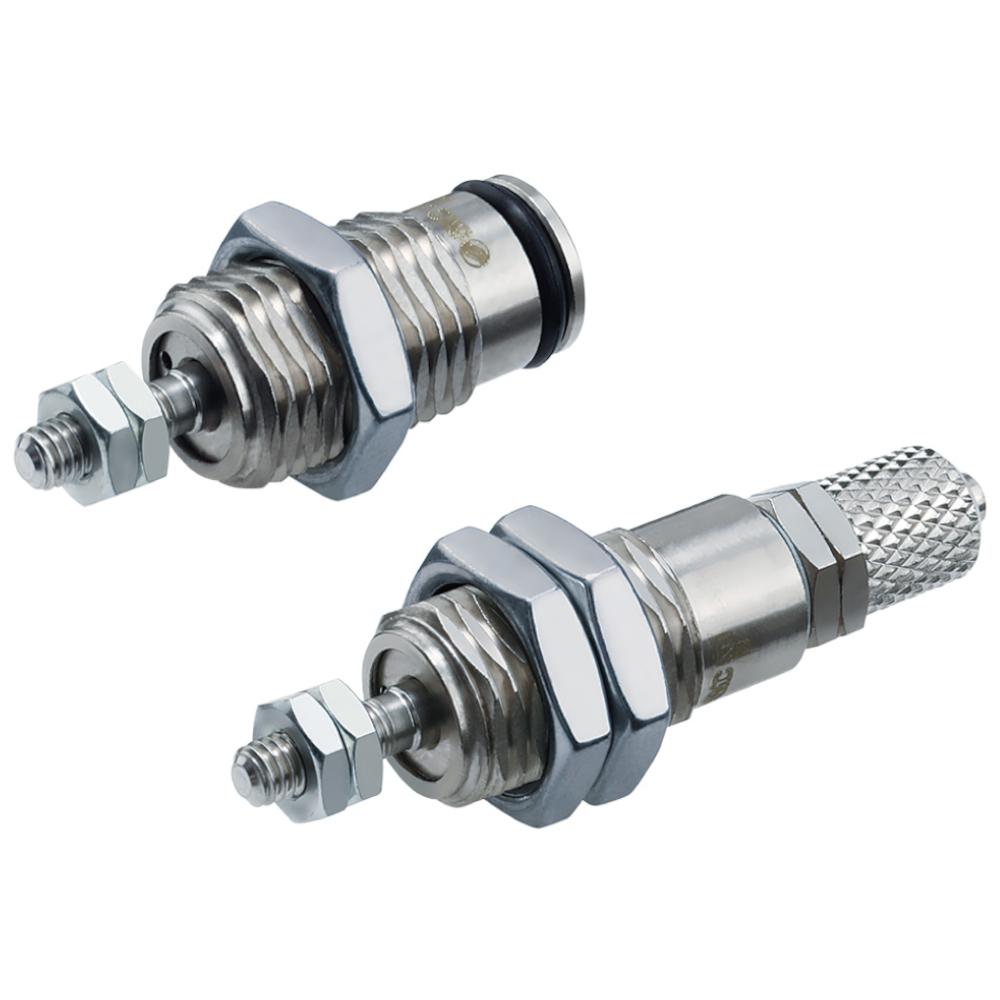

Cilindro miniatura SMC CJPB-Z - simple efecto - retorno por resorte - fijable en el orificio
Cilindro miniatura SMC CJPB-Z - simple efecto - retorno por resorte - fijable en el orificio
Campo de utilización
El cilindro miniatura CJPB-Z de SMC se utiliza en la industria manufacturera para tareas de movimiento neumático compactas, especialmente en aquellos lugares donde el espacio es reducido.
Es adecuado para funciones como sujeción, agarre, así como fijación y alineación.
Descripción
El cilindro miniatura CJPB-Z de SMC es de simple efecto con retorno por resorte y cuenta con un vástago de un solo lado.
Su ejecución consiste en un cilindro miniatura de carrera corta con una longitud total reducida, lo que permite un diseño compacto.
El cilindro se puede fijar en orificios, lo que permite integrarlo directamente en un componente.
El vástago del pistón está provisto de una rosca exterior, lo que permite atornillar accesorios en el extremo del vástago.
Datos tecnicos
Material del tubo: latón, niquelado químicamente
Material del pistón: acero inoxidable
Material del muelle de retorno: acero, cromado con zinc
Material de la junta del pistón: NBR
Funcionamiento: simple efecto, retorno por resorte
Presión de trabajo máxima: 7 bar
Presión de trabajo mínima: de 1,5 a 3 bar
Presión de prueba: 10 bar
Temperatura ambiente y del fluido: de -10 a 70 °C (sin congelación)
Lubricación: no es necesaria (lubricado de por vida)
Velocidad del pistón: de 50 a 500 mm/s
Amortiguación: no disponible
Tolerancia de carrera: ±1,0
Montaje: se puede fijar en el orificio
Fuerza de retorno del resorte en posición retraída: de 2,80 a 15,78 N
Fuerza de retorno del resorte en posición extendida: de 1,00 a 5,04 N
Rosca del vástago del pistón: de M2 x 0,4 a M5 x 0,8
