Campo de utilización

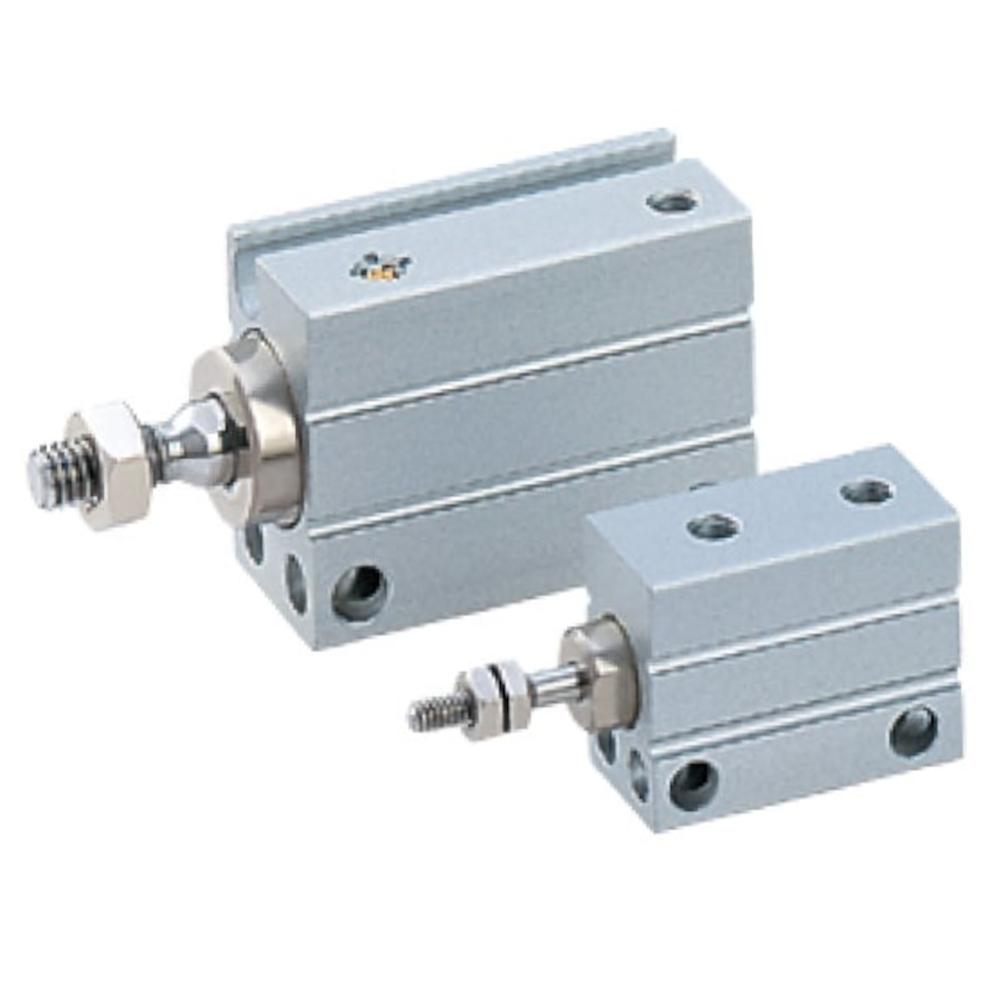

- El cilindro miniatura SMC para montaje directo CUJB-DM se utiliza en pequeñas instalaciones automatizadas y en sistemas de posicionamiento de precisión.
- Es adecuado para aplicaciones en la industria electrónica y de la mecánica de precisión en las que se requieren fuerzas reducidas y un diseño compacto.
- Gracias a su flexibilidad de montaje, es ideal para secuencias de movimiento integradas en módulos de manipulación.
- El cilindro miniatura SMC para montaje directo CUJB-DM es un actuador neumático de doble efecto.
- El vástago con rosca exterior permite una fácil fijación a componentes móviles.
- El montaje lateral o axial, a elegir, garantiza una instalación sencilla en espacios reducidos.
- A partir de un diámetro de pistón de 12 mm, el cilindro está equipado con amortiguación elástica para un final de carrera suave.
- Material del tubo del cilindro: aleación de aluminio, anodizado duro
- Material de la culata: aleación de cobre, niquelada químicamente
- Material del pistón y del vástago: acero inoxidable
- Material de las juntas: NBR
- Medio: aire comprimido
- Presión de prueba: 10,5 bar
- Presión de trabajo máxima: 7 bar
- Presión de trabajo mínima: de 0,5 a 1,5 bar
- Temperatura ambiente y del fluido: de -10 a 70 °C (sin congelación)
- Lubricación: lubricado de por vida
- Montaje: orificio pasante (lateral y axial, 2 posiciones cada uno)
- Velocidad del pistón: de 50 a 500 mm/s
- Amortiguación: sin amortiguación (para pistones de Ø 4 a 10 mm) / amortiguación elástica (para pistones de Ø 12 a 20 mm)
- Conexión neumática: M3 x 0,5 o M5 x 0,8
- Rosca del vástago del pistón: rosca exterior de M2 x 0,4 a M8 x 1,25
- Longitud: de 29,5 a 92 mm
- Ancho: de 15 a 36 mm
- Altura: de 10 a 25 mm
- Peso: de 7,6 a 155 g
