Campo de utilización
- El cilindro miniatura SMC para montaje directo CUJS-DM se utiliza en pequeñas instalaciones automatizadas y en sistemas de posicionamiento de precisión.
- Es adecuado para aplicaciones en la industria electrónica y de la mecánica de precisión en las que se requieren fuerzas reducidas y un diseño compacto.
- Gracias a su flexibilidad de montaje, es ideal para secuencias de movimiento integradas en módulos de manipulación.

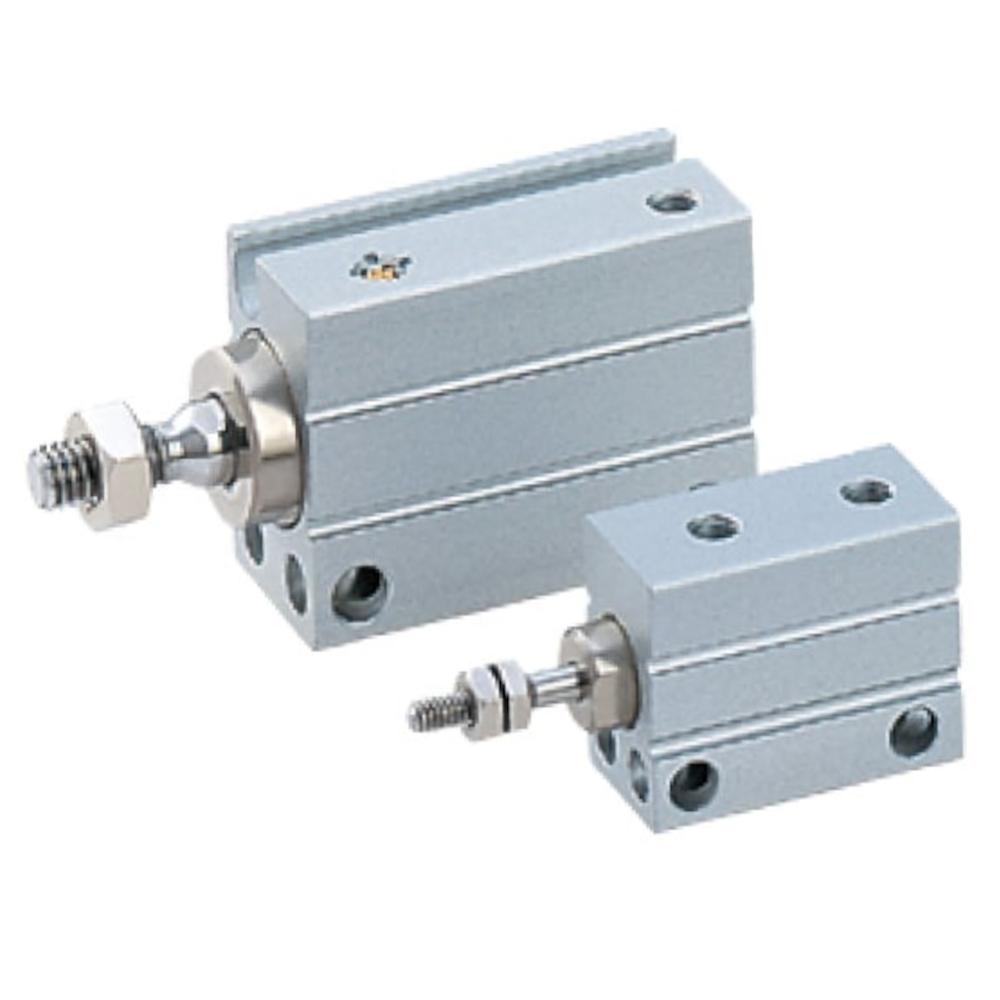

- El cilindro miniatura SMC para montaje directo CUJS-DM es un actuador neumático de doble efecto.
- El vástago con rosca exterior permite una fácil fijación a componentes móviles.
- El montaje axial permite una transmisión directa de la fuerza a lo largo del eje del pistón y reduce el esfuerzo de instalación lateral.
- Además, el cilindro CUJ está equipado con amortiguación elástica para garantizar un final de carrera suave.
- Material del tubo del cilindro: aleación de aluminio, anodizado duro
- Material de la culata: aleación de cobre, niquelada químicamente
- Material del pistón y del vástago: acero inoxidable
- Material de las juntas: NBR
- Medio: aire comprimido
- Presión de prueba: 10,5 bar
- Presión de trabajo máxima: 7 bar
- Presión de trabajo mínima: 0,5 o 0,7 bar
- Temperatura ambiente y del fluido: de -10 a 70 °C (sin congelación)
- Lubricación: lubricado de por vida
- Montaje: orificio pasante (axial, 2 posiciones)
- Velocidad del pistón: de 50 a 500 mm/s
- Amortiguación: elástica
- Conexión neumática: M3 x 0,5 o M5 x 0,8
- Rosca del vástago del pistón: rosca exterior de M5 x 0,8 a M8 x 1,25
- Longitud: de 34,5 a 73 mm
- Ancho: de 26,5 a 36 mm
- Altura: de 17 a 25 mm
- Peso: de 25 a 125 g
- Precio por unidad
