Campo de utilización

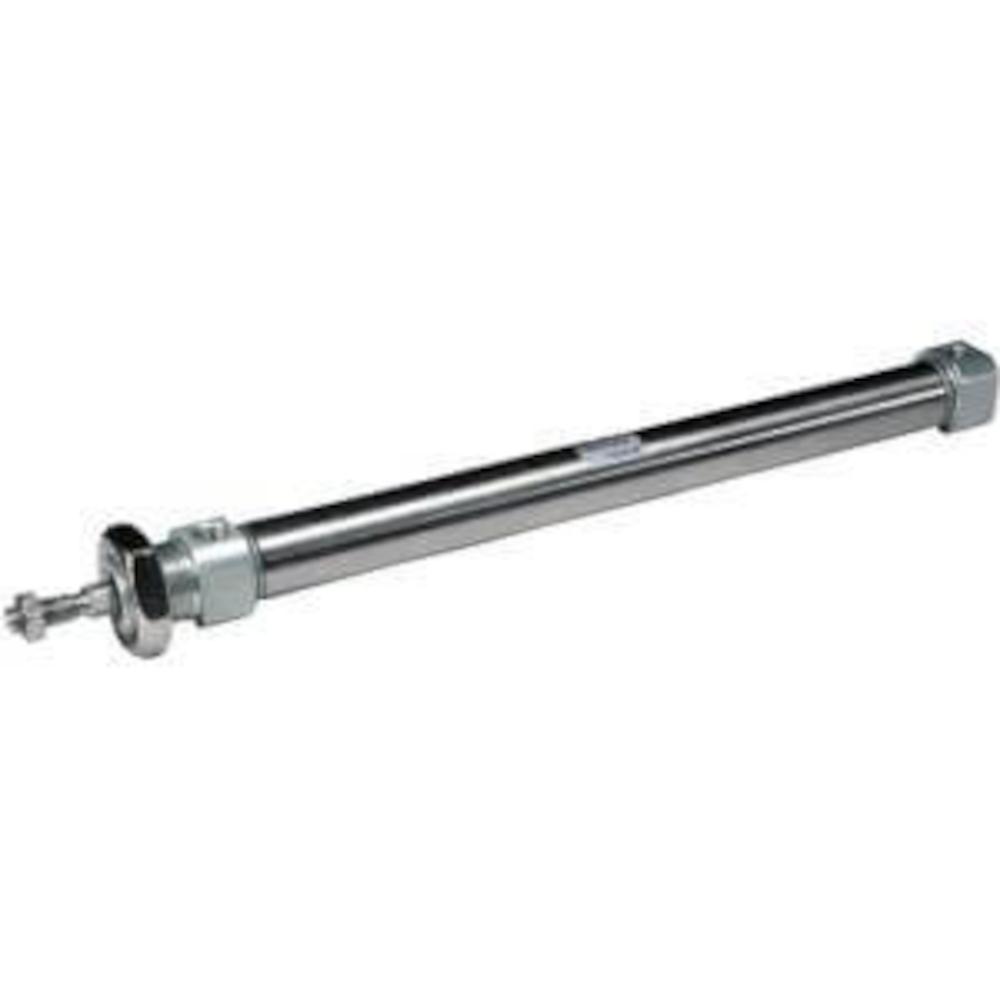

- El cilindro neumático CD85KF-B es adecuado para aplicaciones en las que se requiere una guía de pistón a prueba de torsión.
- Los ámbitos de aplicación típicos son la automatización del montaje, los movimientos lineales precisos y la tecnología de manipulación.
- El imán integrado permite una detección fiable de la posición en la fabricación industrial.
- El cilindro neumático CD85KF-B es de doble efecto con vástago antitorsión unilateral, imán integrado y amortiguación elástica.
- La conexión de aire se encuentra en la parte trasera lateral, el vástago del pistón tiene una rosca exterior delantera.
- El montaje del generador de señales se realiza mediante cinta adhesiva.
- Material de la culata/tapa del cilindro: aluminio
- Material de la carcasa: acero inoxidable
- Ejecución: neumática
- Modo de funcionamiento: doble efecto; vástago de pistón unilateral, con protección antitorsión.
- Medio: aire comprimido
- Cumple con las normas ISO 6432 y CETOP RP52P
- Presión de prueba: 15 bar
- Presión máxima de trabajo: 10 bar
- Presión mínima de trabajo: 0,5 bar (Ø del pistón 16, 20, 25 mm) / 0,8 bar (Ø del pistón 10, 12 mm) / 1 bar (Ø del pistón 8 mm)
- Temperatura ambiente y del medio: sin generador de señales: de -20 °C a 80 °C (sin congelación); con generador de señales: de -10 °C a 60 °C (sin congelación).
- Grasa lubricante: no necesaria (lubricado de por vida)
- Velocidad del pistón: de 50 a 1500 mm/s
- Amortiguación: amortiguación elástica
- Versión para montaje de señalizador: montaje con cinta
- Energía cinética admisible: de 0,02 a 0,4 J
- Precisión de giro: ±0,7° a ±1,5°
- Diámetro del pistón: de 8 a 25 mm
- Carrera: de 10 a 500 mm
- Ancho/profundidad (anchura de llave): de 19 a 32 mm
- Longitud: de 84 a 615 mm
- Peso: de 39,3 a 854 g
