Campo de utilización
- El CDG1BA-Z se utiliza en ingeniería mecánica, tecnología de automatización e industria del embalaje, donde se requieren movimientos suaves y controlados.
- Se utiliza especialmente para aplicaciones con alta repetibilidad y bajo consumo energético.
- Es ideal para instalaciones compactas con alta frecuencia de ciclo.

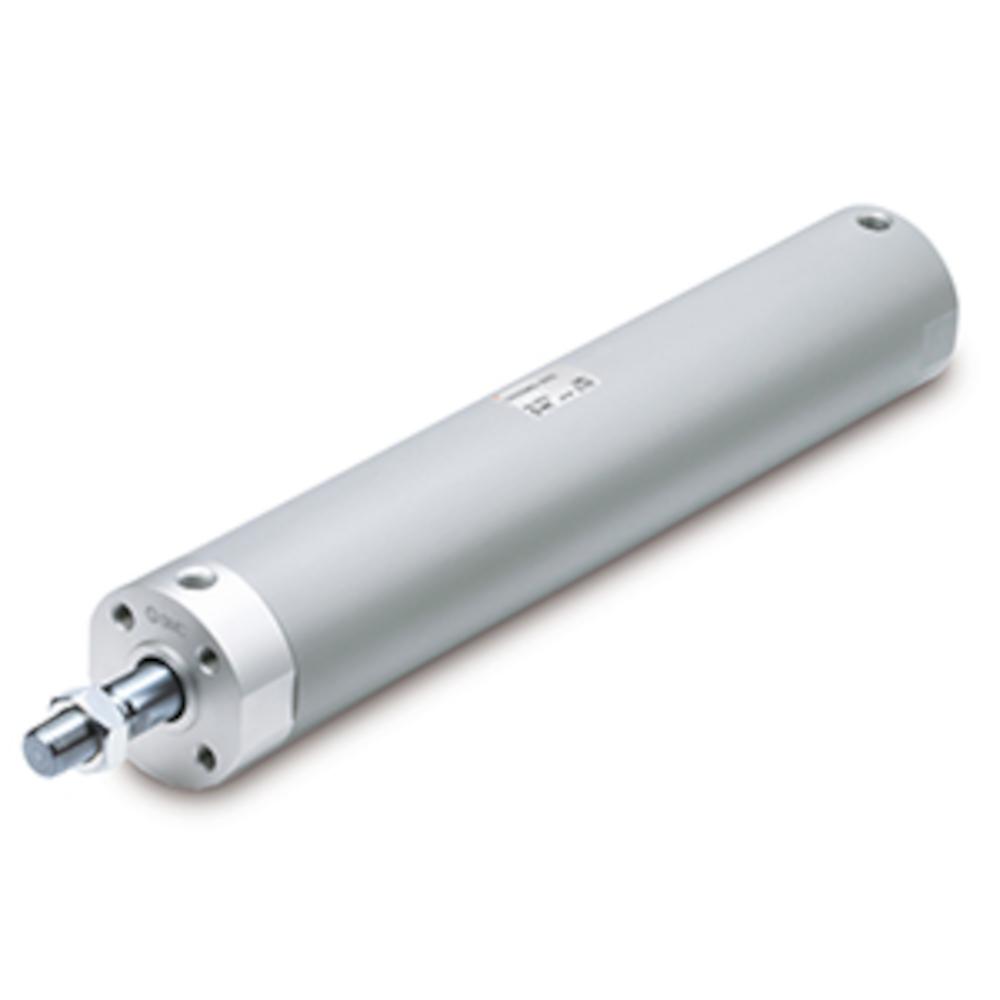

- El cilindro CDG1BA-Z es un cilindro redondo de doble efecto y fácil manejo con imán integrado y amortiguación neumática.
- El vástago del pistón tiene una rosca exterior y ofrece una baja resistencia a la fricción gracias al cojinete deslizante en combinación con una junta de baja abrasión.
- El cilindro está diseñado para un control preciso del movimiento en espacios reducidos.
- Material de la cabeza del cilindro, el tubo del cilindro, el pistón y los manguitos amortiguadores: aleación de aluminio
- Material de las juntas: NBR
- Funcionamiento: doble efecto, vástago estándar
- Medio: aire comprimido
- Presión de prueba: 15 bar
- Presión máxima de trabajo: 10 bar
- Presión mínima de trabajo: 0,5 bar
- Temperatura ambiente y del medio: sin generador de señales: de -10 a 70 °C (sin congelación) / con generador de señales: de -10 a 60 °C (sin congelación)
- Grasa lubricante: no necesaria (lubricado de por vida)
- Velocidad del pistón: de 50 a 1000 mm/s (diámetro del pistón de 20 a 63 mm) / de 50 a 700 mm/s (diámetro del pistón de 80 y 100 mm)
- Amortiguación: amortiguación neumática
- Montaje: versión básica
- Diámetro del pistón: de 20 a 100 mm
- Carrera: de 25 a 300 mm
- Diámetro: de 24 a 106 mm
- Longitud: de 131 a 496 mm
- Peso: de 145 a 6240 g
