Campo de utilización
- El cilindro neumático CDM2K se utiliza en sistemas de automatización y manipulación en los que se requieren movimientos lineales precisos y seguridad de posicionamiento.
- La amortiguación neumática garantiza una frenada suave a altas velocidades de ciclo.
- Es adecuado para procesos de montaje, estaciones de prueba y tareas de posicionamiento.

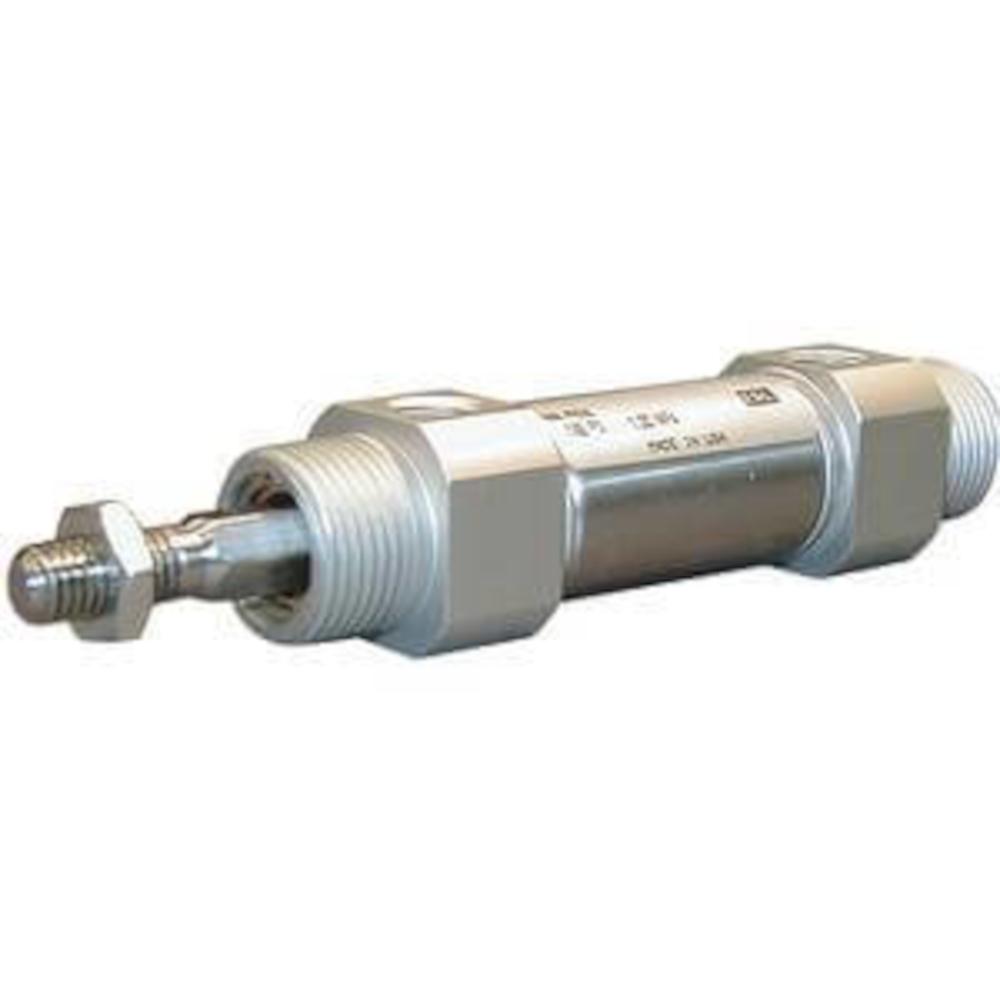

- El cilindro neumático de doble efecto y antitorsión CDM2K con anillo magnético está equipado con amortiguación neumática de fin de carrera para movimientos controlados.
- La carcasa de aluminio anodizado y el vástago del pistón de acero inoxidable endurecido garantizan una alta precisión y una larga vida útil.
- Los pivotes de centrado a ambos lados permiten un montaje estable y preciso.
- Material de la cabeza del cilindro y la tapa del cilindro: aleación de aluminio anodizado
- Material del pistón: aleación de aluminio
- Material del tubo del cilindro, vástago del pistón: acero inoxidable
- Material de los discos amortiguadores: plástico
- Material de las juntas: NBR
- Modo de funcionamiento: doble efecto, vástago estándar
- Medio: aire comprimido
- Tipo de fijación: modelo básico (espigas de centrado en ambos lados)
- Presión de prueba: 15 bar
- Presión máxima de trabajo: 10 bar
- Presión mínima de trabajo: 0,5 bar
- Tolerancia de torsión del vástago del pistón: ±0,7° (Ø del pistón 20 y 25 mm) / ±0,5° (Ø del pistón 32 y 40 mm)
- Temperatura ambiente y del medio: sin generador de señales: de -10 a 70 °C (sin congelación); con generador de señales: de -10 a 60 °C (sin congelación).
- Grasa lubricante: no necesaria (lubricado de por vida)
- Amortiguación: amortiguación neumática
- Velocidad del pistón: de 50 a 500 mm/s
- Rosca del vástago del pistón: rosca exterior M8 x 1,25 a M14 x 1,5
- Conexión neumática: Rc 1/8 pulgada o 1/4 pulgada
- Energía cinética admisible: de 0,54 a 2,35 J
- Carrera de amortiguación efectiva: 11 mm (Ø del pistón de 20 a 32 mm) / 11,8 mm (Ø del pistón de 40 mm)
- Diámetro del pistón: de 20 a 40 mm
- Carrera: de 25 a 300 mm
- Ancho/alto: de 24 a 42,5 mm
- Longitud: de 141 a 454 mm
- Peso: de 160 a 1410 g
