Campo de utilización
- El cilindro neumático CDM3 se utiliza preferentemente cuando se requiere una fijación estable y una alineación exacta del vástago del pistón.
- Es especialmente adecuado para aplicaciones en la automatización industrial, la construcción de máquinas e instalaciones, así como en la tecnología de manipulación.
- Su diseño compacto permite su uso incluso en espacios reducidos.

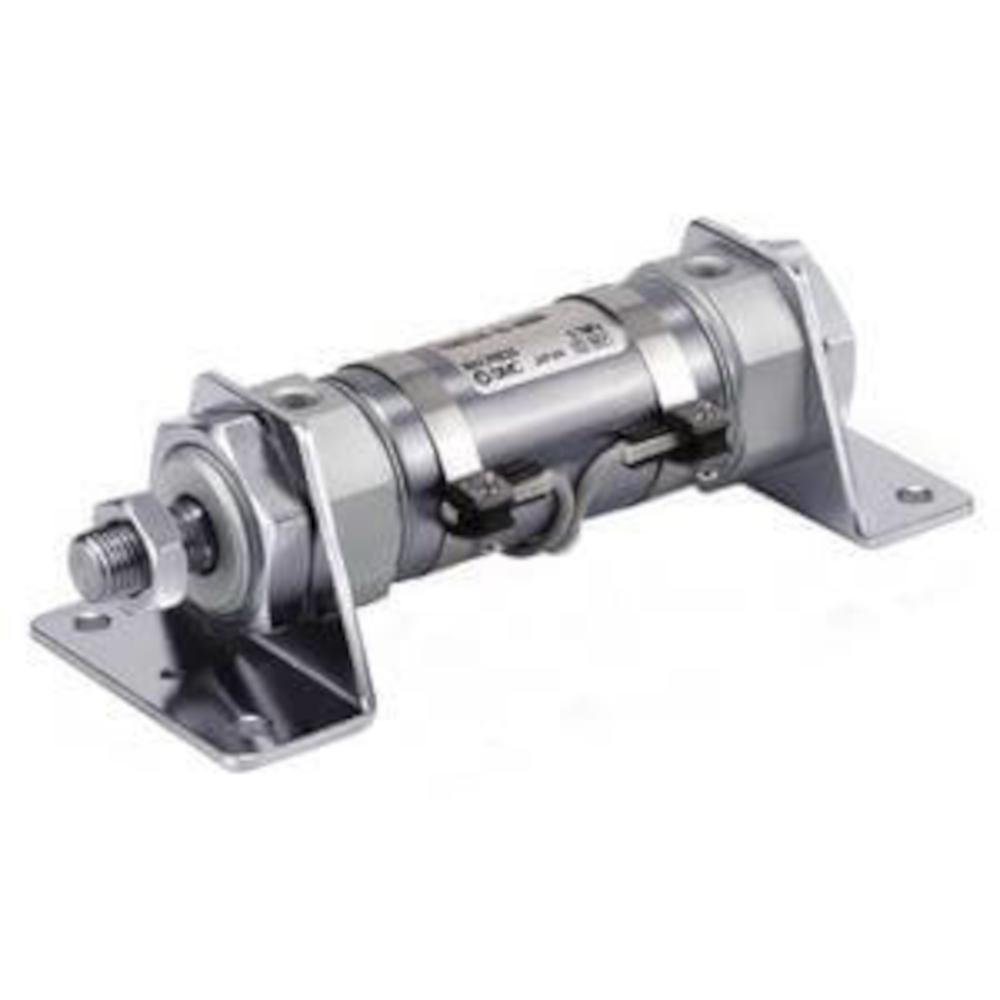

- El cilindro neumático de doble efecto CDM3 en ejecución corta con contraapoyo se caracteriza por su diseño compacto y su gran estabilidad.
- El tubo del cilindro de acero inoxidable ofrece una excelente protección contra las influencias externas.
- La amortiguación elástica garantiza un funcionamiento silencioso y con poco desgaste.
- Un anillo magnético integrado permite la instalación de sensores de señal para la detección de posición.
- Material de la cabeza del cilindro y la tapa del cilindro: aleación de aluminio anodizado
- Material del pistón: aleación de aluminio cromatada
- Material del tubo del cilindro: acero inoxidable
- Material del vástago del pistón: hierro, cromado duro
- Material de amortiguación: poliuretano
- Material de las juntas: NBR
- Modo de funcionamiento: doble efecto, vástago estándar
- Medio: aire comprimido
- Tipo de montaje: versión básica
- Presión de prueba: 10 bar
- Presión máxima de trabajo: 7 bar
- Presión mínima de trabajo: 0,5 bar
- Temperatura ambiente y del medio: sin generador de señales: de -10 a 70 °C (sin congelación) / con generador de señales: de -10 a 60 °C (sin congelación)
- Grasa lubricante: no necesaria (lubricado de por vida)
- Amortiguación: amortiguación elástica
- Velocidad del pistón: de 50 a 750 mm/s
- Rosca del vástago del pistón: rosca exterior
- Energía cinética admisible: de 0,2 a 0,84 J
- Diámetro del pistón: de 20 a 40 mm
- Carrera: de 25 a 300 mm
- Ancho/alto: de 24 a 42,5 mm
- Longitud: de 132 a 436 mm
- Peso: de 150 a 1130 g
