Campo de utilización
- El cilindro neumático de acero inoxidable CG5BNTFSR es ideal para su uso con grasa en equipos de procesamiento de alimentos (certificado NSF-H1).
- Es especialmente adecuado para aplicaciones con velocidades moderadas y ciclos de movimiento recurrentes.
- El cilindro se utiliza en dispositivos de montaje, sistemas de manipulación y plantas de fabricación automatizadas.
- Gracias a las juntas NBR, es especialmente adecuado para entornos secos y limpios.
- El modelo básico es ideal para aplicaciones estándar con alta repetibilidad.

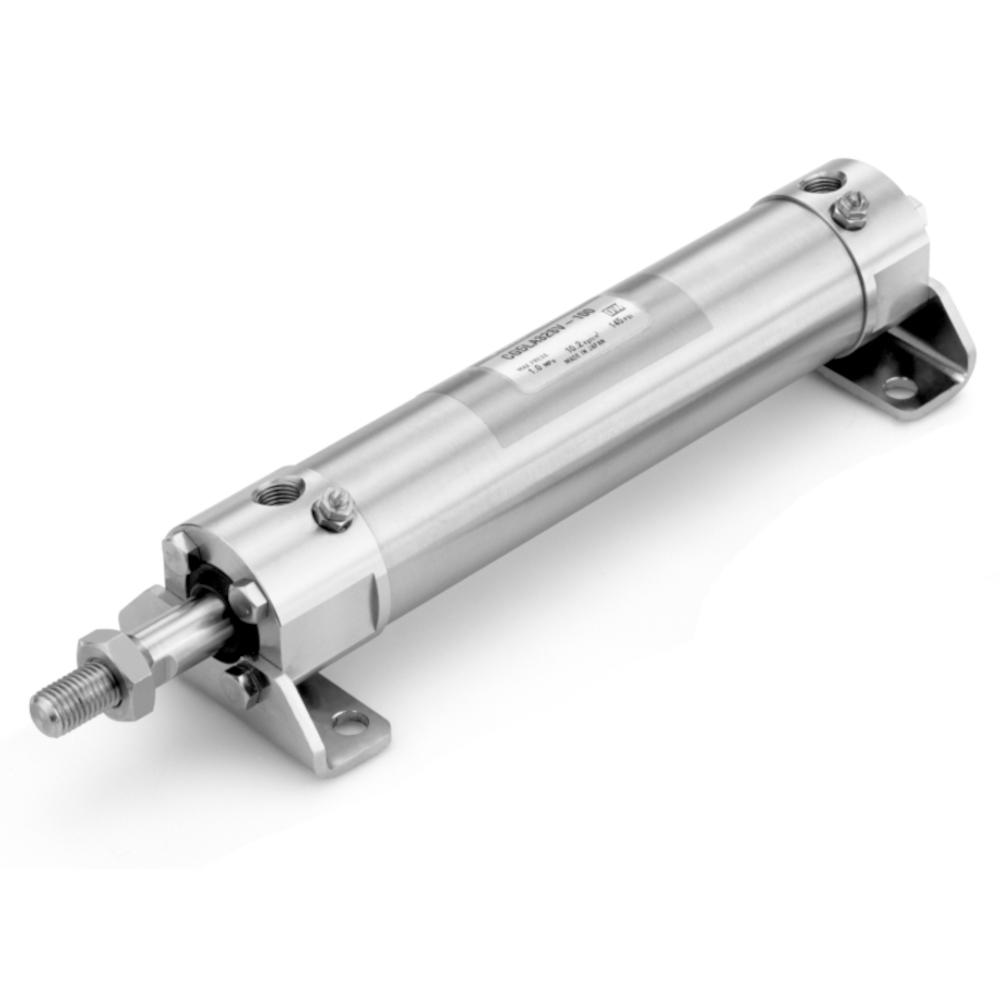

- El cilindro neumático de doble efecto CG5BNTFSR de acero inoxidable según DIN 1.4301 está equipado con amortiguación elástica y juntas NBR.
- La carcasa de acero inoxidable resistente a la corrosión garantiza una alta resistencia a la humedad y a las influencias químicas.
- La amortiguación elástica reduce las fuerzas de impacto y garantiza un funcionamiento silencioso.
- Un rascador especial evita que entre agua en el cilindro.
- La grasa utilizada para la industria alimentaria cumple con las directrices de la FDA.
- La serie CG5-S se puede desmontar para sustituir las juntas, lo que aumenta la vida útil del cilindro.
- Material de la cabeza del cilindro, la tapa del cilindro, el tubo del cilindro y el vástago del pistón: acero inoxidable (vástago del pistón cromado duro)
- Material del pistón: aleación de aluminio
- Material rascador, juntas: NBR
- Modo de funcionamiento: doble efecto; vástago de pistón unilateral
- Medio: aire comprimido
- Lubricación: no necesaria (lubricado de por vida)
- Presión de prueba: 15 bar
- Presión máxima de trabajo: 10 bar
- Presión mínima de trabajo: 0,5 bar
- Temperatura ambiente y del medio: sin transmisor de señales: de -10 °C a 70 °C (sin congelación) / con transmisor de señales: de -10 °C a 60 °C (sin congelación)
- Velocidad del pistón: de 50 a 1000 mm/s (diámetro del pistón de 20 a 63 mm) / de 50 a 700 mm/s (diámetro del pistón de 80 y 100 mm)
- Amortiguación: amortiguación elástica
- Montaje: versión básica
- Rosca de conexión: M5 x 0,8 o G 1/8 pulgada a 1/2 pulgada
- Diámetro: de 29 a 100 mm
- Longitud: de 143 a 502 mm
- Peso: de 370 a 12 630 g
