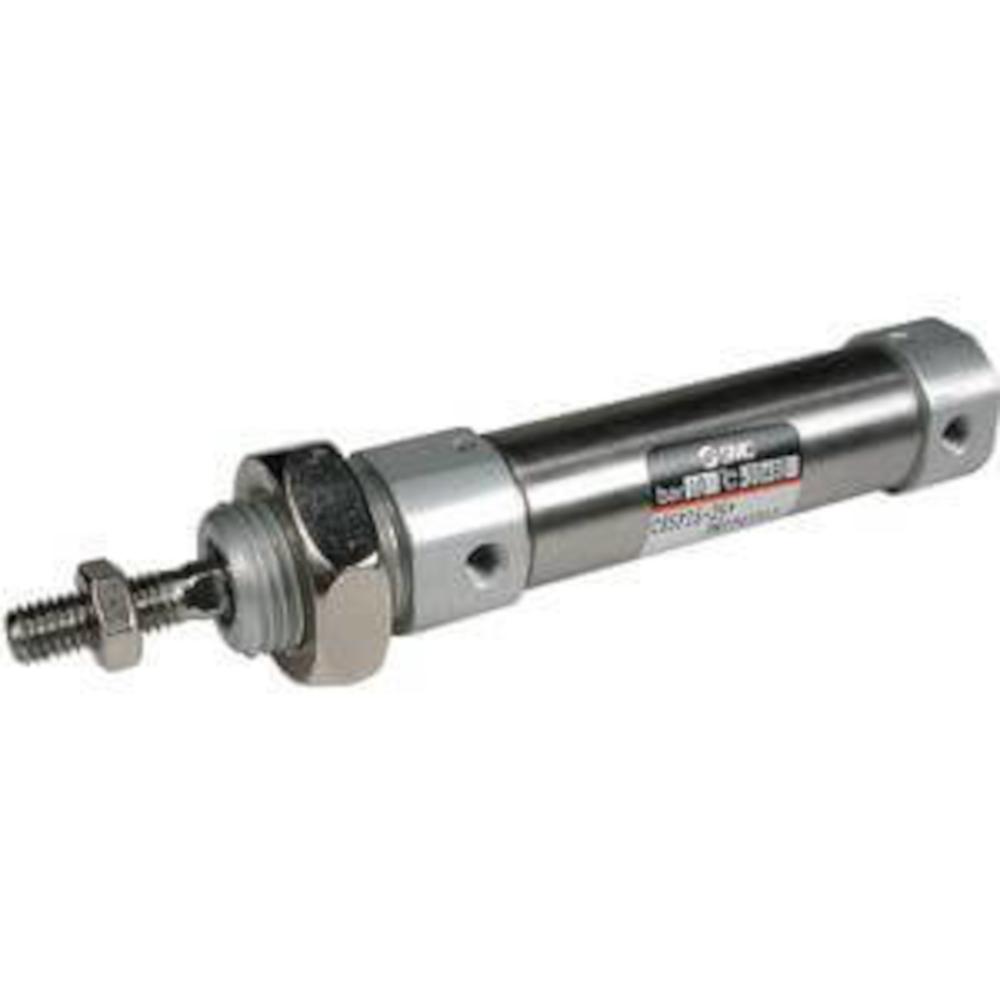

Cilindro redondo normalizado CD85F-B - ISO6432 - doble efecto - rosca delante, conexión de aire detrás lateralmente - con imán
Cilindro redondo normalizado CD85F-B - ISO6432 - doble efecto - rosca delante, conexión de aire detrás lateralmente - con imán
Campo de utilización
El cilindro neumático CD85F-B se utiliza en aplicaciones que requieren una detección de posición mediante sensores.
Es adecuado para soluciones de automatización, en la ingeniería mecánica, así como en procesos de manipulación y fabricación.
Es especialmente ventajoso cuando hay poco espacio y se requiere un diseño compacto con un control preciso del movimiento.
Descripción
El cilindro neumático CD85F-B es de doble efecto con vástago unilateral, amortiguación elástica y conexión de aire lateral trasera.
Dispone de un imán integrado y está preparado para sensores de señal con montaje en banda.
La carcasa es de aluminio anodizado y el vástago del pistón es de acero inoxidable endurecido.
Datos tecnicos
Material de la culata/tapa del cilindro: aluminio
Material de la carcasa: acero inoxidable
Ejecución: neumática
Modo de funcionamiento: doble efecto; vástago de pistón unilateral
Medio: aire comprimido
Cumple con las normas ISO 6432 y CETOP RP52P
Presión de prueba: 15 bar
Presión máxima de trabajo: 10 bar
Presión de trabajo mínima: 0,5 bar (Ø del pistón 16, 20, 25 mm) / 0,8 bar (Ø del pistón 10, 12 mm) / 1 bar (Ø del pistón 8 mm)
Temperatura ambiente y del medio: sin generador de señales: de -20 °C a 80 °C (sin congelación); con generador de señales: de -10 °C a 60 °C (sin congelación).
Grasa lubricante: no necesaria (lubricado de por vida)
Velocidad del pistón: de 50 a 1500 mm/s
Amortiguación: amortiguación elástica
Versión para montaje de señalizador: montaje con cinta
Energía cinética admisible: de 0,02 a 0,4 J
Diámetro del pistón: de 8 a 25 mm
Carrera: de 10 a 1000 mm
Ancho/profundidad (anchura de llave): de 19 a 32 mm
