Campo de utilización
- El cilindro miniatura SMC para montaje directo CDUJB-D se utiliza en pequeñas instalaciones automatizadas y sistemas de posicionamiento de precisión.
- Es adecuado para aplicaciones en la industria electrónica y de mecánica de precisión, en las que se requieren fuerzas reducidas y un diseño compacto.
- Gracias a su flexibilidad de montaje, es ideal para secuencias de movimiento integradas en módulos de manipulación.

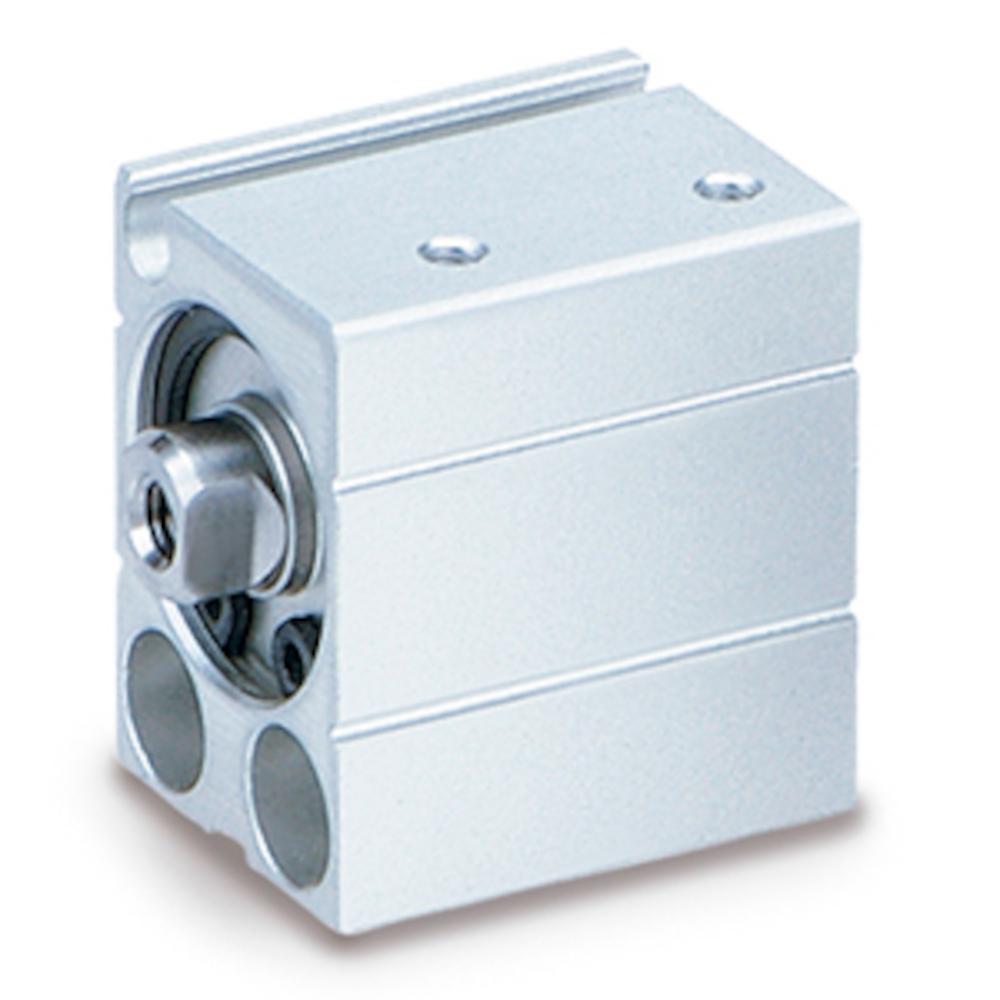

- El cilindro miniatura SMC para montaje directo CDUJB-D es un accionamiento neumático de doble efecto con imán integrado para la detección de posición.
- El vástago del pistón con rosca interior permite una conexión que ahorra espacio en diseños compactos.
- El montaje lateral garantiza una instalación sencilla en espacios reducidos.
- A partir de un diámetro de pistón de 12 mm, el cilindro está equipado con amortiguación elástica para un movimiento suave.
- Material del tubo del cilindro: aleación de aluminio, anodizado duro
- Material de la cabeza del cilindro: aleación de cobre, niquelado químicamente (solo pistones de Ø 6 a 10 mm)
- Material del pistón: aleación de aluminio cromatada
- Material del vástago del pistón: acero inoxidable
- Material rascador, juntas: NBR
- Funcionamiento: doble efecto
- Medio: aire comprimido
- Lubricación: lubricado de por vida
- Amortiguación: sin (Ø del pistón de 6 a 10 mm) / elástica (Ø del pistón de 12 a 20 mm)
- Montaje: montaje lateral con orificio pasante
- Presión de prueba: 10,5 bar
- Presión de trabajo máxima: 7 bar
- Presión de trabajo mínima: de 0,5 a 1,5 bar
- Temperatura ambiente y del medio: sin señalizador, de -10 a 70 °C (sin congelación); con señalizador, de -10 a 60 °C (sin congelación).
- Velocidad del pistón: de 50 a 500 mm/s
- Conexión neumática: M3 x 0,5 o M5 x 0,8
- Rosca del vástago del pistón: rosca interior M2,5 x 0,45 hasta M5 x 0,8
- Diámetro del pistón: de 6 pulgadas a 20 mm
- Carrera: de 4 pulgadas a 50 mm
- Ancho: de 13 a 25 mm
- Altura: de 19 a 36 mm
- Longitud: de 28 a 78 mm
- Peso: de 15,1 a 154 g
