Art. No.:
502301361741
Campo de utilización

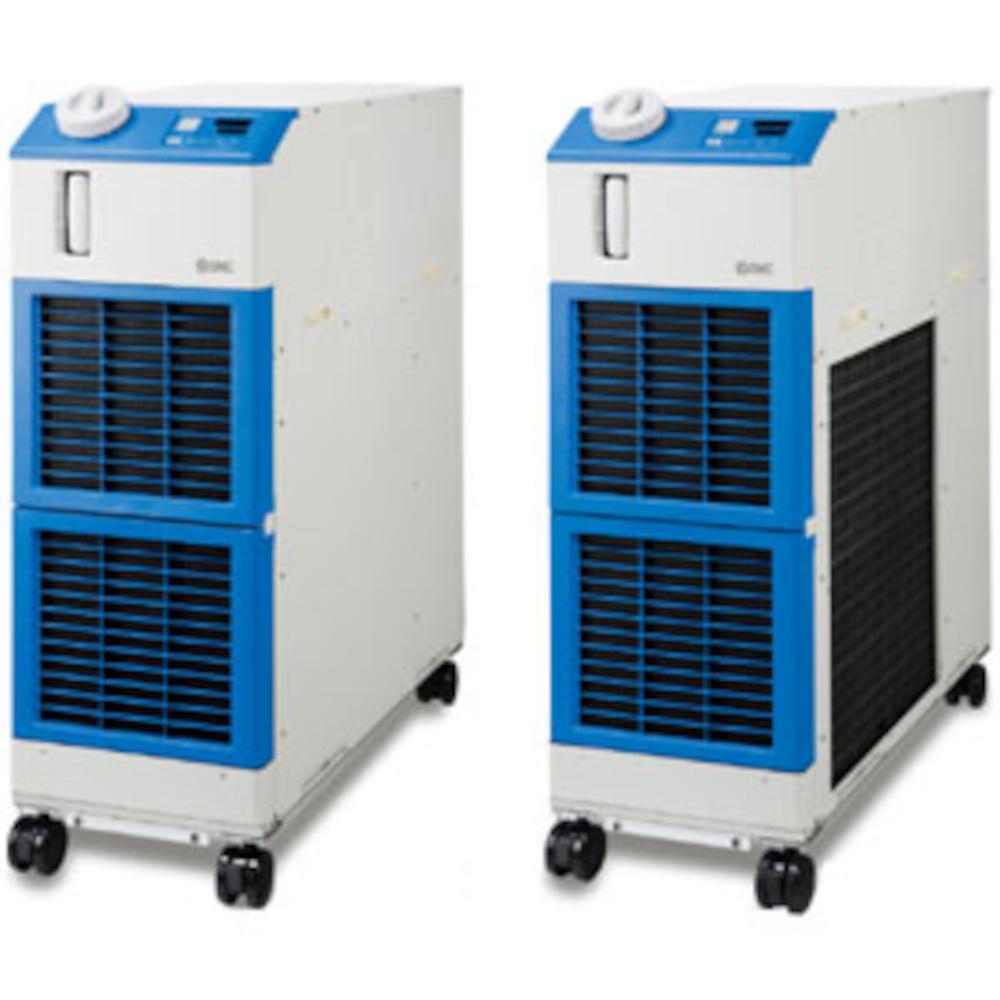

- El equipo de refrigeración y control de temperatura HRS090 de SMC se utiliza para refrigerar y regular la temperatura de los fluidos en circulación en procesos industriales.
- Es adecuado para aplicaciones en el sector del procesamiento de plásticos, la tecnología de impresión, la tecnología de soldadura, así como en instalaciones láser y de alta frecuencia.
- El equipo de refrigeración y control de temperatura se utiliza para refrigerar sopletes de soldadura, osciladores láser, serpentines calefactores y otros componentes que generan calor.
- Además, sirve para controlar la temperatura de las soluciones de limpieza, los rodillos de tinta y los equipos de medición y análisis.
- El equipo de refrigeración y control de temperatura HRS090 de SMC es un enfriador industrial refrigerado por agua para la refrigeración de líquidos en su versión estándar.
- El control preciso de la temperatura mediante una válvula de expansión y un sensor de temperatura garantiza una gran estabilidad térmica.
- El equipo de refrigeración y control de temperatura cuenta con una función de calefacción integrada que aprovecha el calor irradiado y no necesita ningún elemento calefactor independiente.
- El equipamiento de serie incluye una función de comunicación con interfaces RS232C y RS485, así como entradas y salidas digitales.
- Método de refrigeración: ejecución refrigerada por agua
- Refrigerante: R410A (HFC)
- Cantidad de refrigerante: 1,15 kg
- Método de regulación: regulador PID
- Temperatura ambiente: de -5 a 45 °C
- Humedad: humedad relativa del aire del 30 al 70 %
- Altitud geográfica: hasta 3000 m
- Fluido de circulación: agua del grifo, solución acuosa de etilenglicol al 15 %, agua desionizada
- Rango de temperatura de ajuste: de -5 a 35 °C
- Potencia de refrigeración (50/60 Hz): 9,0/10,5 kW
- Potencia de calefacción (50/60 Hz): 1,7/2,2 kW
- Estabilidad de la temperatura: ±0,5 °C
- Caudal nominal de la bomba (50/60 Hz) (salida) - 29/45 l/min
- Caudal máximo de la bomba (50/60 Hz): 55/68 l/min
- Altura máxima de bombeo (50/60 Hz): 50 m
- Caudal mínimo de funcionamiento (50/60 Hz): 29/45 l/min
- Capacidad del depósito: 18 l
- Conexión de salida del fluido de circulación, conexión de retorno del fluido de circulación: 1 pulgada (G 1")
- Purgador del depósito - 1/4 pulgada
- Materiales en contacto con los fluidos: acero inoxidable, cobre (soldadura del intercambiador de calor), latón, bronce, PTFE, FKM, EPDM, PVC, NBR, POM, PE, PP, carbono, cerámica
- Rango de temperatura del agua del sistema: de -5 a 40 °C
- Rango de presión del agua del sistema: de 0,3 a 0,5 MPa
- Caudal necesario de agua de la instalación (50/60 Hz): 25/25 l/min
- Diferencial de presión del agua del sistema: mín. 0,3 MPa
- Entrada/salida para agua de la instalación: G 1/2 pulgada
- Materiales en contacto con el fluido (agua de la instalación): acero inoxidable, cobre (soldadura del intercambiador de calor), bronce, latón, PTFE, NBR, EPDM
- Alimentación eléctrica: trifásica, de 380 a 415 V CA (50/60 Hz); rango de tensión admisible: ±10 % (sin fluctuaciones continuas de tensión)
- Interruptor diferencial compatible (corriente nominal): 30 A
- Interruptor diferencial admisible (sensibilidad a la corriente de fuga): 30 mA
- Corriente nominal de funcionamiento (50/60 Hz): 6,4/6/7 A
- Potencia nominal absorbida (50/60 Hz): 3,4/4,2 kW (4,4/4,7 kVA)
- Nivel de ruido: 65 dB(A)
- Altura: 1080 mm
- Ancho: 377 mm
- Profundidad: 970 mm
- Peso (en seco): 124 kg
