FESTO - Actuador giratorio DAPS-0090-090-RS - simple efecto - ángulo de giro 92° - conexión G 1/8 - fuerza del resorte 1 a 4 - precio por unidad

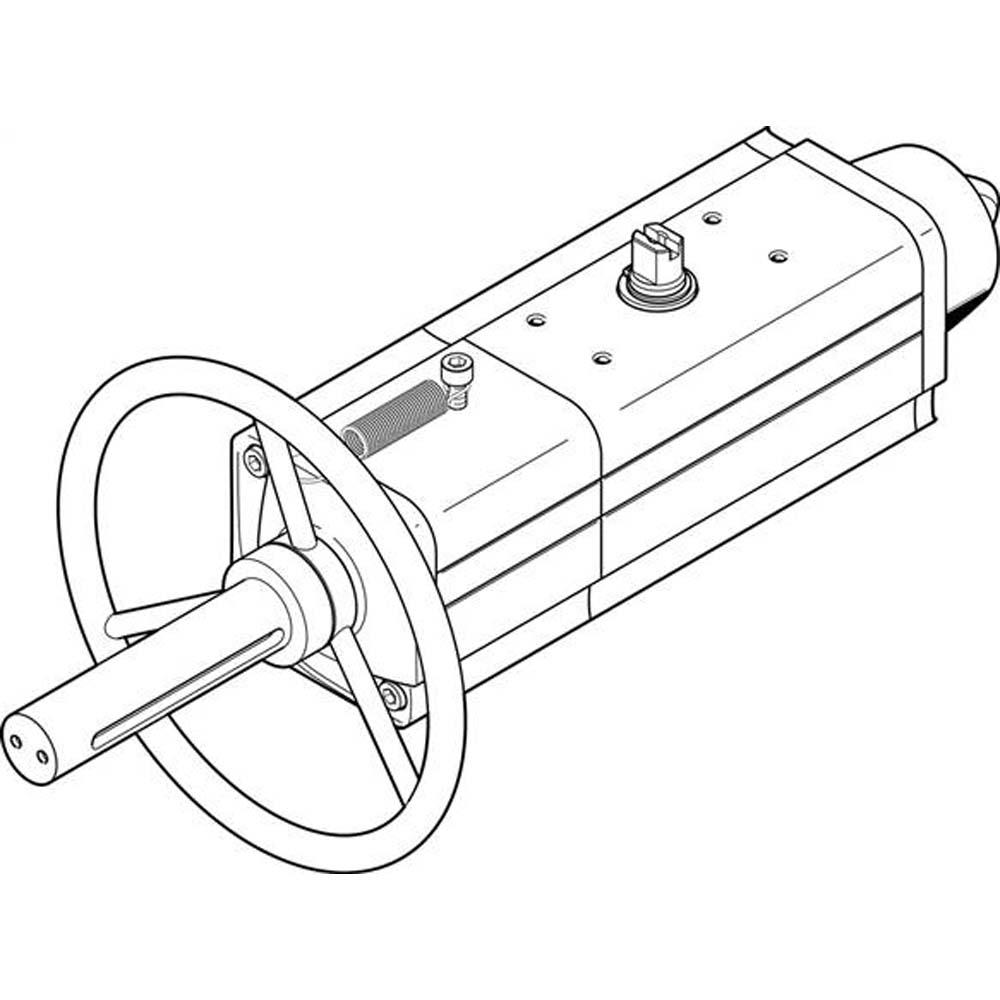

(Presentación ejemplar)
| de € 1.376,63 |
| Precio IVA incl. |
| envío gratuito |
¿Tiene alguna pregunta?
Estaremos encantados de ayudarle
Estaremos encantados de ayudarle
Campo de utilización
- El actuador giratorio es adecuado para el control neumático de válvulas en la tecnología de procesos y automatización, especialmente en aplicaciones con requisitos de seguridad en entornos corrosivos y con riesgo de explosión.
- El actuador giratorio DAPS-0090-090-F0710-MW es un actuador neumático de simple efecto con un ángulo de giro de 92°.
- Gracias a su cinemática de yugo, ofrece una transmisión de fuerza robusta y duradera.
- El actuador funciona en un rango de presión de servicio de 2,8 a 8,4 bar y alcanza un par de retorno del resorte de 45 a 90 Nm, dependiendo del nivel de resorte.
- Cuenta con la certificación ATEX para su uso en las zonas 1, 2, 21 y 22, cumple con la norma LABS según VDMA24364-B1/B2-L y satisface los elevados requisitos de resistencia a la corrosión (KBK 2).
- La carcasa y las tapas están fabricadas en aleación de aluminio forjado, el eje en acero inoxidable 1.4305 y las juntas en FPM, NBR y PUR.
- Ángulo de giro: 92 grados
- Funcionamiento: simple efecto
- Norma de conexión a la válvula: ISO 5211
- Esquema de perforación de brida - F07 F10
- Conexión del eje: T22
- Profundidad de conexión del eje: 24,8 mm
- Presión nominal de servicio: 5,6 bar
- Conexión neumática: G1/8
- Tamaño del actuador: 90
- Temperatura ambiente: de -20 °C a 80 °C
- Marca CE (véase la declaración de conformidad) - según la Directiva de la UE sobre protección contra explosiones (ATEX)
- Conformidad con LABS - VDMA24364-B1/B2-L
- Consumo de aire a 0,6 MPa (6 bar, 87 psi) por ciclo Ángulo de giro nominal 0°-0°: 3,85 l
- La conexión de la válvula cumple con la norma VDI/VDE 3845 (NAMUR)
- Sentido de cierre: cierre a la derecha
- Amortiguación: sin amortiguación
- Detección de posición - sin
- Nivel de integridad de seguridad (SIL): hasta SIL 2 en modo de alta demanda y hasta SIL 2 en modo de baja demanda
- Medio de funcionamiento: aire comprimido según ISO 8573-1:2010 [7:4:4]
- Marca UKCA (véase la declaración de conformidad) - según las normas UK EX
- Estructura constructiva: cinemática de yugo
- Protección contra explosiones - Zona 1 (ATEX) Zona 2 (ATEX) Zona 21 (ATEX) Zona 22 (ATEX)
- Temperatura ambiente Ex: -20 °C
- Organismo certificador: TÜV Nord 212170801
- Categoría ATEX Gas - II 2G
- Tipo de protección contra ignición Ex Gas - Ex h IIC T6...T3 Gb X
- Categoría ATEX Polvo - II 2D
- Tipo de protección contra ignición Ex Polvo - Ex h IIIC T85 °C...T200 °C Db X
- Clase de resistencia a la corrosión KBK - 2 - Exposición moderada a la corrosión
- Nota sobre el medio de funcionamiento/control: es posible el funcionamiento con aceite (necesario para el funcionamiento posterior)
- Nota sobre el rango de ajuste de las posiciones finales: se puede ajustar una posición final opcionalmente
- Peso del producto: 6800 g
- Posición de montaje: cualquiera
- Nota sobre los materiales: conforme con la directiva RoHS
- Material de la carcasa: aleación de aluminio forjado
- Material de las juntas: FPM NBR PUR
- Material de la tapa: aleación de aluminio forjado
- Material de los tornillos: acero de alta aleación
- Material del eje: acero de alta aleación
- Precio por unidad
Versiones (4)
Limitar la selección
Tipo
Resistencia del muelle
Presión de trabajo
Presión de conexión para resistencia del muelle
Art. No.: 851903854300
Ejecución
| Tipo | DAPS-0090-090-RS1-F0710-MW |
| Resistencia del muelle | 1 pulgada |
| Presión de trabajo | de 2,8 a 8,4 bar |
| Presión de conexión para resistencia del muelle | 2,8 bar |
| € 1.376,63 |
| Precio IVA incl. |
| envío gratuito |
Plazo de entrega 6 - 8 días laborables
Art. No.: 851903854400
Ejecución
| Tipo | DAPS-0090-090-RS2-F0710-MW |
| Resistencia del muelle | 2" |
| Presión de trabajo | de 3,5 a 8,4 bar |
| Presión de conexión para resistencia del muelle | 3,5 bar |
| € 1.376,63 |
| Precio IVA incl. |
| envío gratuito |
Plazo de entrega 6 - 8 días laborables
Art. No.: 851903854500
Ejecución
| Tipo | DAPS-0090-090-RS3-F0710-MW |
| Resistencia del muelle | 3" |
| Presión de trabajo | de 4,2 a 8,4 bar |
| Presión de conexión para resistencia del muelle | 4,2 bar |
| € 1.376,63 |
| Precio IVA incl. |
| envío gratuito |
Plazo de entrega 6 - 8 días laborables
Art. No.: 851903854200
Ejecución
| Tipo | DAPS-0090-090-RS4-F0710-MW |
| Resistencia del muelle | 4" |
| Presión de trabajo | 5,6 a 8,4 bar |
| Presión de conexión para resistencia del muelle | 5,6 bar |
| € 1.387,21 |
| Precio IVA incl. |
| envío gratuito |
Plazo de entrega 6 - 8 días laborables
