FESTO - Actuador giratorio DAPS-0480-090-RS - simple efecto - ángulo de giro 92° - conexión G 1/4 - fuerza del resorte 1 a 4 - patrón de taladros de brida F10 F12 / F14 - precio por unidad

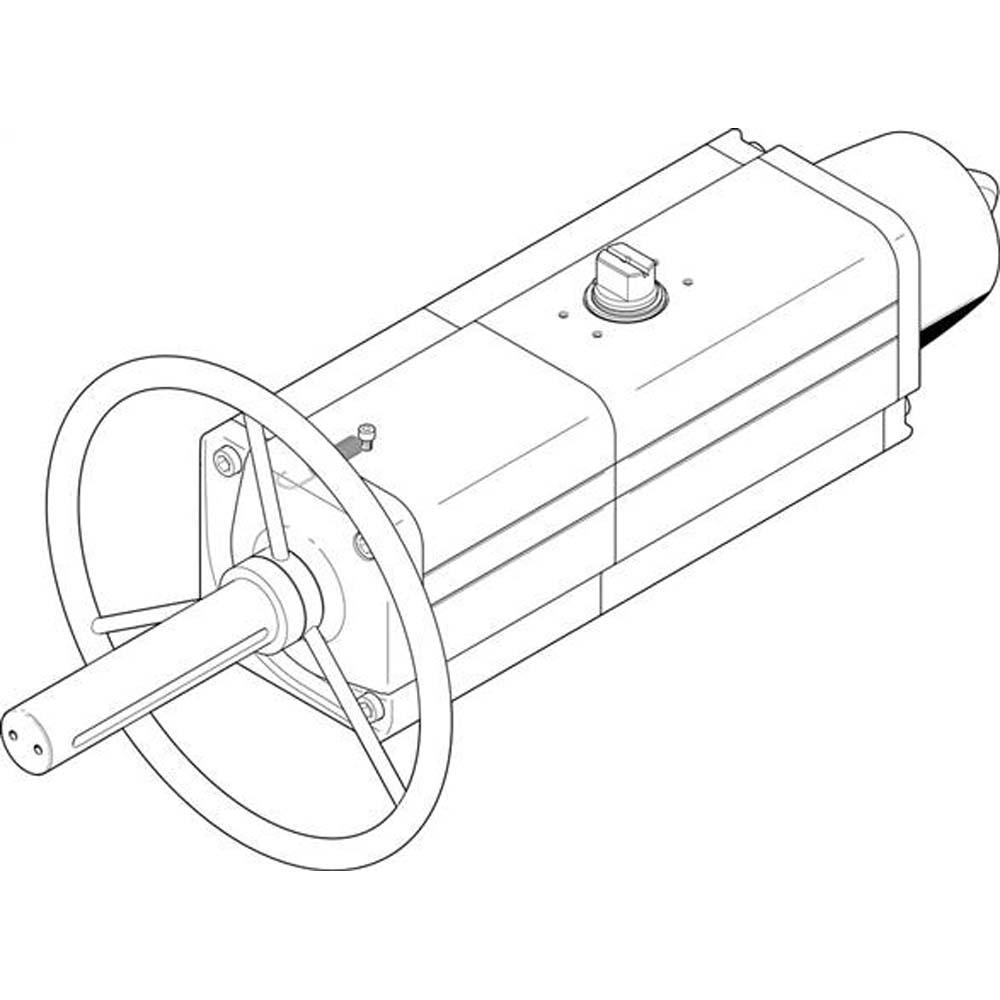

(Presentación ejemplar)
| de € 3.579,58 |
| Precio IVA incl. |
| envío gratuito |
¿Tiene alguna pregunta?
Estaremos encantados de ayudarle
Estaremos encantados de ayudarle
Campo de utilización
- El actuador giratorio es adecuado para el control neumático de válvulas con altos requisitos de seguridad y diferentes momentos de retorno, especialmente en instalaciones de procesos industriales.
- El actuador giratorio neumático DAPS-0480-090-RS es un actuador de simple efecto con un ángulo de giro de 92° y una estructura cinemática de yugo robusta.
- Es adecuado para el funcionamiento seguro de válvulas en la tecnología de procesos y automatización.
- Con un rango de presión de funcionamiento de 2,8 a 8,4 bar y pares de retorno variables en función del nivel de resorte, ofrece un funcionamiento fiable incluso en aplicaciones críticas para la seguridad.
- El actuador cuenta con la certificación ATEX para las zonas 1, 2, 21 y 22, cumple con la norma LABS (VDMA24364-B1/B2-L) y está diseñado para temperaturas ambientales de entre -20 °C y 80 °C.
- Ángulo de giro: 92 grados
- Funcionamiento: simple efecto
- Norma de conexión a la válvula: ISO 5211
- Conexión del eje: T36
- Profundidad de conexión del eje: 38,5 mm
- Presión nominal de servicio: 5,6 bar
- Conexión neumática: G1/4
- Temperatura ambiente: de -20 °C a 80 °C
- Marca CE (véase la declaración de conformidad) - según la Directiva de la UE sobre protección contra explosiones (ATEX)
- Conformidad con LABS - VDMA24364-B1/B2-L
- Consumo de aire a 0,6 MPa (6 bar, 87 psi) por ciclo Ángulo de giro nominal 0°-0° - 19,6 l
- La conexión de la válvula cumple con la norma VDI/VDE 3845 (NAMUR)
- Tamaño del actuador: 480
- Sentido de cierre: cierre a la derecha
- Amortiguación: sin amortiguación
- Detección de posición - sin
- Nota sobre los materiales: conforme con la directiva RoHS
- Nivel de integridad de seguridad (SIL): hasta SIL 2 en modo de alta demanda y hasta SIL 2 en modo de baja demanda
- Medio de funcionamiento: aire comprimido según ISO 8573-1:2010 [7:4:4]
- Marca UKCA (véase la declaración de conformidad) - según las normas UK EX
- Estructura constructiva: cinemática de yugo
- Protección contra explosiones - Zona 1 (ATEX) Zona 2 (ATEX) Zona 21 (ATEX) Zona 22 (ATEX)
- Temperatura ambiente Ex: -20 °C
- Organismo certificador: TÜV Nord 212170801
- Categoría ATEX Gas - II 2G
- Tipo de protección contra ignición Ex Gas - Ex h IIC T6...T3 Gb X
- Categoría ATEX Polvo - II 2D
- Tipo de protección contra ignición Ex Polvo - Ex h IIIC T85 °C...T200 °C Db X
- Clase de resistencia a la corrosión KBK - 2 - Exposición moderada a la corrosión
- Nota sobre el medio de funcionamiento/control: es posible el funcionamiento con aceite (necesario para el funcionamiento posterior)
- Nota sobre el rango de ajuste de las posiciones finales: se puede ajustar una posición final opcionalmente
- Peso del producto: 28 100 g
- Posición de montaje: cualquiera
- Material de la carcasa: aleación de aluminio forjado
- Material de las juntas: FPM NBR PUR
- Material de la tapa: aleación de aluminio forjado
- Material de los tornillos: acero de alta aleación
- Material del eje: acero de alta aleación
- Precio por unidad
Versiones (8)
Limitar la selección
Tipo
Resistencia del muelle
Presión de trabajo
Presión de conexión para resistencia del muelle
Esquema de taladrado de brida
| Nº de artículo | Tipo | Resistencia del muelle | Presión de trabajo | Presión de conexión para resistencia del muelle | Esquema de taladrado de brida | Precio IVA incl. | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
851903803500 | DAPS-0480-090-RS1-F1012-MW | 1 pulgada | de 2,8 a 8,4 bar | 2,8 bar | F10 F12 |
|
||||
|
|||||||||||
|
851903804500 | DAPS-0480-090-RS1-F14-MW | 1 pulgada | de 2,8 a 8,4 bar | 2,8 bar | F14 |
|
||||
|
|||||||||||
|
851903803700 | DAPS-0480-090-RS2-F1012-MW | 2" | de 3,5 a 8,4 bar | 3,5 bar | F10 F12 |
|
||||
|
|||||||||||
|
851903806200 | DAPS-0480-090-RS2-F14-MW | 2" | de 3,5 a 8,4 bar | 3,5 bar | F14 |
|
||||
|
|||||||||||
|
851903803800 | DAPS-0480-090-RS3-F1012-MW | 3" | de 4,2 a 8,4 bar | 4,2 bar | F10 F12 |
|
||||
|
|||||||||||
|
851903803900 | DAPS-0480-090-RS3-F14-MW | 3" | de 4,2 a 8,4 bar | 4,2 bar | F14 |
|
||||
|
|||||||||||
|
851903806100 | DAPS-0480-090-RS4-F1012-MW | 4" | 5,6 a 8,4 bar | 5,6 bar | F10 F12 |
|
||||
|
|||||||||||
|
851903804000 | DAPS-0480-090-RS4-F14-MW | 4" | 5,6 a 8,4 bar | 5,6 bar | F14 |
|
||||
|
|||||||||||
