FESTO - Actuador giratorio DAPS-0720-090-RS - simple efecto - ángulo de giro 92° - conexión G 1/4 - fuerza del resorte 1 a 4 - patrón de perforación de brida F12 o F14 - precio por unidad

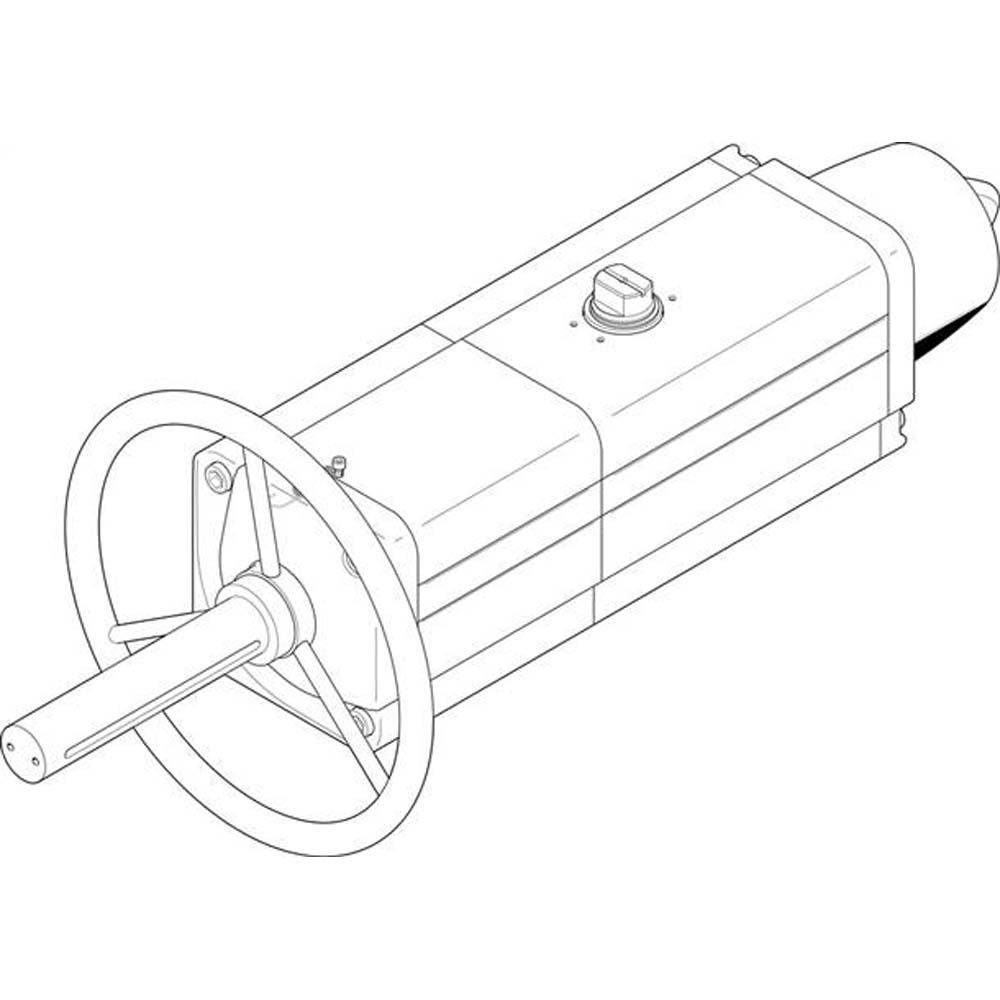

(Presentación ejemplar)
| de € 4.629,27 |
| Precio IVA incl. |
| envío gratuito |
¿Tiene alguna pregunta?
Estaremos encantados de ayudarle
Estaremos encantados de ayudarle
Campo de utilización
- El actuador giratorio es adecuado para el control neumático de válvulas que requieren una alta fiabilidad, protección ATEX y diferentes fuerzas de resorte.
- El actuador giratorio neumático DAPS-0720-090-MW es un actuador de simple efecto con un ángulo de giro de 92°.
- Funciona con una cinemática de yugo que garantiza una transmisión de fuerza robusta.
- Dependiendo del nivel de resorte, el rango de presión de funcionamiento oscila entre 2,8 y 8,4 bar, con un consumo de aire de 29,4 l por ciclo.
- El actuador tiene un sentido de cierre a la derecha y está disponible con bridas F12 o F14 y conexión de eje T36.
- Gracias a la homologación ATEX para las zonas 1, 2, 21 y 22, la clase de resistencia a la corrosión KBK 2 y la conformidad LABS según VDMA24364-B1/B2-L, también es adecuado para su uso en entornos exigentes y críticos para la seguridad.
- Ángulo de giro: 92 grados
- Funcionamiento: simple efecto
- Norma de conexión a la válvula: ISO 5211
- Conexión del eje: T36
- Profundidad de conexión del eje: 38,5 mm
- Presión nominal de servicio: 5,6 bar
- Conexión neumática: G1/4
- Temperatura ambiente: de -20 °C a 80 °C
- Marca CE (véase la declaración de conformidad) - según la Directiva de la UE sobre protección contra explosiones (ATEX)
- Conformidad con LABS - VDMA24364-B1/B2-L
- Consumo de aire a 0,6 MPa (6 bar, 87 psi) por ciclo Ángulo de giro nominal 0°-0°: 29,4 l
- La conexión de la válvula cumple con la norma VDI/VDE 3845 (NAMUR)
- Tamaño del actuador: 720
- Sentido de cierre: cierre a la derecha
- Amortiguación: sin amortiguación
- Detección de posición - sin
- Nivel de integridad de seguridad (SIL): hasta SIL 2 en modo de alta demanda y hasta SIL 2 en modo de baja demanda
- Medio de funcionamiento: aire comprimido según ISO 8573-1:2010 [7:4:4]
- Marca UKCA (véase la declaración de conformidad) - según las normas UK EX
- Estructura constructiva: cinemática de yugo
- Protección contra explosiones - Zona 1 (ATEX) Zona 2 (ATEX) Zona 21 (ATEX) Zona 22 (ATEX)
- Temperatura ambiente Ex: -20 °C
- Organismo certificador: TÜV Nord 212170801
- Categoría ATEX Gas - II 2G
- Tipo de protección contra ignición Ex Gas - Ex h IIC T6...T3 Gb X
- Categoría ATEX Polvo - II 2D
- Tipo de protección contra ignición Ex Polvo - Ex h IIIC T85 °C...T200 °C Db X
- Clase de resistencia a la corrosión KBK - 2 - Exposición moderada a la corrosión
- Nota sobre el medio de funcionamiento/control: es posible el funcionamiento con aceite (necesario para el funcionamiento posterior)
- Nota sobre el rango de ajuste de las posiciones finales: se puede ajustar una posición final opcionalmente
- Peso del producto: 38 800 g
- Posición de montaje: cualquiera
- Nota sobre los materiales: conforme con la directiva RoHS
- Material de la carcasa: aleación de aluminio forjado
- Material de las juntas: FPM NBR PUR
- Material de la tapa: aleación de aluminio forjado
- Material de los tornillos: acero de alta aleación
- Material del eje: acero de alta aleación
- Precio por unidad
Versiones (8)
Art. No.: 851903790800
Ejecución
| Tipo | DAPS-0720-090-RS1-F12-MW |
| Resistencia del muelle | 1 pulgada |
| Presión de trabajo | de 2,8 a 8,4 bar |
| Presión de conexión para resistencia del muelle | 2,8 bar |
| Esquema de taladrado de brida | F12 |
| € 4.629,27 |
| Precio IVA incl. |
| envío gratuito |
Plazo de entrega 6 - 8 días laborables
Art. No.: 851903790900
Ejecución
| Tipo | DAPS-0720-090-RS1-F14-MW |
| Resistencia del muelle | 1 pulgada |
| Presión de trabajo | de 2,8 a 8,4 bar |
| Presión de conexión para resistencia del muelle | 2,8 bar |
| Esquema de taladrado de brida | F14 |
| € 4.629,27 |
| Precio IVA incl. |
| envío gratuito |
Plazo de entrega 6 - 8 días laborables
Art. No.: 851903791000
Ejecución
| Tipo | DAPS-0720-090-RS2-F12-MW |
| Resistencia del muelle | 2" |
| Presión de trabajo | de 3,5 a 8,4 bar |
| Presión de conexión para resistencia del muelle | 3,5 bar |
| Esquema de taladrado de brida | F12 |
| € 4.629,27 |
| Precio IVA incl. |
| envío gratuito |
Plazo de entrega 6 - 8 días laborables
Art. No.: 851903791100
Ejecución
| Tipo | DAPS-0720-090-RS2-F14-MW |
| Resistencia del muelle | 2" |
| Presión de trabajo | de 3,5 a 8,4 bar |
| Presión de conexión para resistencia del muelle | 3,5 bar |
| Esquema de taladrado de brida | F14 |
| € 4.629,27 |
| Precio IVA incl. |
| envío gratuito |
Plazo de entrega 6 - 8 días laborables
Art. No.: 851903791200
Ejecución
| Tipo | DAPS-0720-090-RS3-F12-MW |
| Resistencia del muelle | 3" |
| Presión de trabajo | de 4,2 a 8,4 bar |
| Presión de conexión para resistencia del muelle | 4,2 bar |
| Esquema de taladrado de brida | F12 |
| € 4.629,27 |
| Precio IVA incl. |
| envío gratuito |
Plazo de entrega 6 - 8 días laborables
Art. No.: 851903791300
Ejecución
| Tipo | DAPS-0720-090-RS3-F14-MW |
| Resistencia del muelle | 3" |
| Presión de trabajo | de 4,2 a 8,4 bar |
| Presión de conexión para resistencia del muelle | 4,2 bar |
| Esquema de taladrado de brida | F14 |
| € 4.629,27 |
| Precio IVA incl. |
| envío gratuito |
Plazo de entrega 6 - 8 días laborables
Art. No.: 851903790600
Ejecución
| Tipo | DAPS-0720-090-RS4-F12-MW |
| Resistencia del muelle | 4" |
| Presión de trabajo | 5,6 a 8,4 bar |
| Presión de conexión para resistencia del muelle | 5,6 bar |
| Esquema de taladrado de brida | F12 |
| € 4.632,69 |
| Precio IVA incl. |
| envío gratuito |
Plazo de entrega 6 - 8 días laborables
Art. No.: 851903790700
Ejecución
| Tipo | DAPS-0720-090-RS4-F14-MW |
| Resistencia del muelle | 4" |
| Presión de trabajo | 5,6 a 8,4 bar |
| Presión de conexión para resistencia del muelle | 5,6 bar |
| Esquema de taladrado de brida | F14 |
| € 4.631,45 |
| Precio IVA incl. |
| envío gratuito |
Plazo de entrega 6 - 8 días laborables
