FESTO - Actuador giratorio DAPS-0960-090-RS - simple efecto - ángulo de giro 92° - conexión G 1/4 - fuerza del resorte 1 a 4 - precio por unidad

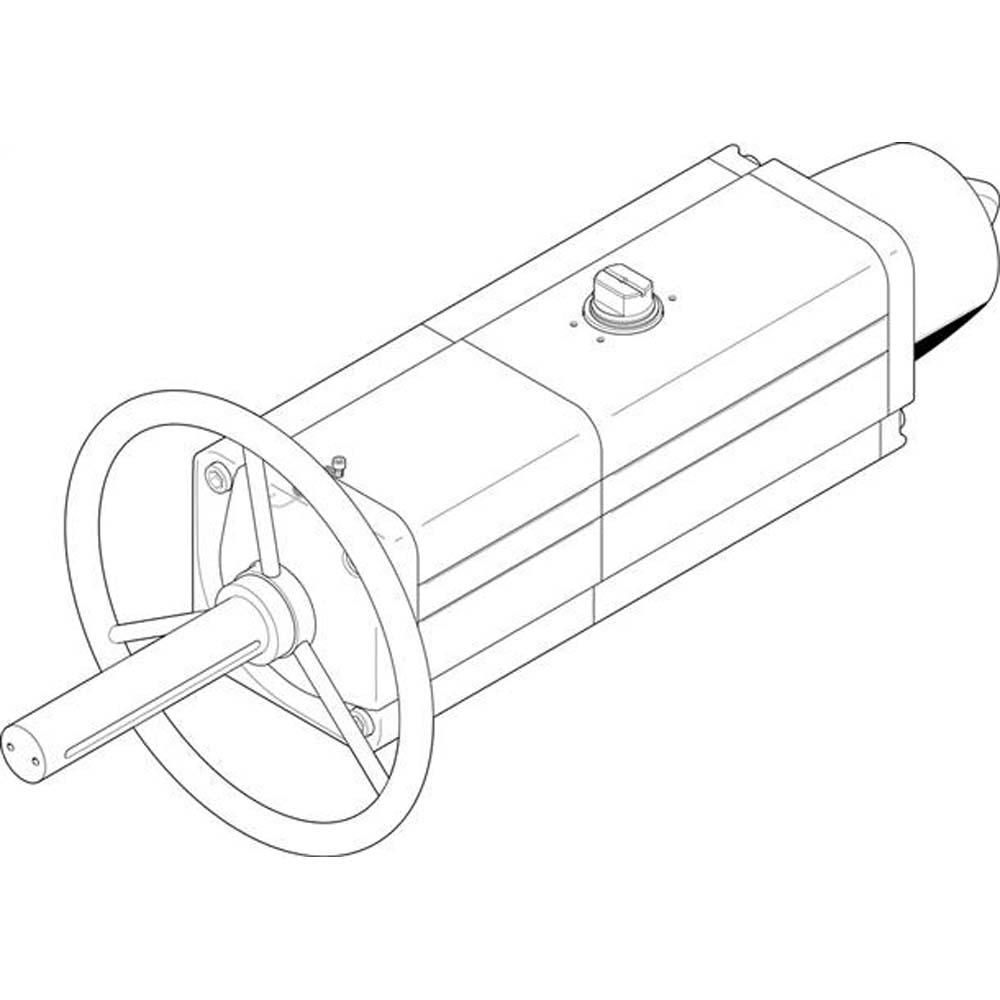

(Presentación ejemplar)
| de € 5.713,96 |
| Precio IVA incl. |
| envío gratuito |
¿Tiene alguna pregunta?
Estaremos encantados de ayudarle
Estaremos encantados de ayudarle
Campo de utilización
- El actuador giratorio es adecuado para el control neumático de válvulas en la industria de procesos, especialmente cuando se requiere un retorno seguro mediante resortes y su uso en áreas con riesgo de explosión.
- El DAPS-0960-090-RS es un actuador giratorio neumático compacto de simple efecto con un ángulo de giro de 92°.
- Cumple con la norma ISO 5211 para la conexión de válvulas conforme a la norma y es compatible con VDI/VDE 3845 (NAMUR).
- Su robusta estructura con cinemática de yugo garantiza una transmisión fiable del par.
- El actuador está diseñado para movimientos de cierre a la derecha y alcanza un par de retorno del resorte de entre 45 y 120 Nm, dependiendo del nivel de resorte.
- Cuenta con la certificación ATEX (zonas 1, 2, 21 y 22) y cumple los requisitos del nivel de seguridad SIL 2.
- Gracias a su diseño, también es adecuado para aplicaciones críticas para la seguridad en entornos exigentes.
- Ángulo de giro: 92 grados
- Funcionamiento: simple efecto
- Norma de conexión a la válvula: ISO 5211
- Conexión del eje: T46
- Profundidad de conexión del eje: 48,5 mm
- Presión nominal de servicio: 5,6 bar
- Conexión neumática: G1/4
- Temperatura ambiente: de -20 °C a 80 °C
- Marca CE (véase la declaración de conformidad) - según la Directiva de la UE sobre protección contra explosiones (ATEX)
- Conformidad con LABS - VDMA24364-B1/B2-L
- Consumo de aire a 0,6 MPa (6 bar, 87 psi) por ciclo Ángulo de giro nominal 0°-0°: 41,3 l
- La conexión de la válvula cumple con la norma VDI/VDE 3845 (NAMUR)
- Tamaño del actuador: 960
- Sentido de cierre: cierre a la derecha
- Amortiguación: sin amortiguación
- Detección de posición - sin
- Nivel de integridad de seguridad (SIL): hasta SIL 2 en modo de alta demanda y hasta SIL 2 en modo de baja demanda
- Medio de funcionamiento: aire comprimido según ISO 8573-1:2010 [7:4:4]
- Marca UKCA (véase la declaración de conformidad) - según las normas UK EX
- Estructura constructiva: cinemática de yugo
- Protección contra explosiones - Zona 1 (ATEX) Zona 2 (ATEX) Zona 21 (ATEX) Zona 22 (ATEX)
- Temperatura ambiente Ex: -20 °C
- Organismo certificador: TÜV Nord 212170801
- Categoría ATEX Gas - II 2G
- Tipo de protección contra ignición Ex Gas - Ex h IIC T6...T3 Gb X
- Categoría ATEX Polvo - II 2D
- Tipo de protección contra ignición Ex Polvo - Ex h IIIC T85 °C...T200 °C Db X
- Clase de resistencia a la corrosión KBK - 2 - Exposición moderada a la corrosión
- Nota sobre el medio de funcionamiento/control: es posible el funcionamiento con aceite (necesario para el funcionamiento posterior)
- Nota sobre el rango de ajuste de las posiciones finales: se puede ajustar una posición final opcionalmente
- Peso del producto: 50600 g
- Posición de montaje: cualquiera
- Nota sobre los materiales: conforme con la directiva RoHS
- Material de la carcasa: aleación de aluminio forjado
- Material de las juntas: FPM NBR PUR
- Material de la tapa: aleación de aluminio forjado
- Material de los tornillos: acero de alta aleación
- Material del eje: acero de alta aleación
- Precio por unidad
Versiones (8)
Art. No.: 851903784900
Ejecución
| Tipo | DAPS-0960-090-RS1-F1216-MW |
| Resistencia del muelle | 1 pulgada |
| Presión de trabajo | de 2,8 a 8,4 bar |
| Presión de conexión para resistencia del muelle | 2,8 bar |
| Esquema de taladrado de brida | F12 F16 |
| € 5.713,96 |
| Precio IVA incl. |
| envío gratuito |
Plazo de entrega 6 - 8 días laborables
Art. No.: 851903784800
Ejecución
| Tipo | DAPS-0960-090-RS1-F14-MW |
| Resistencia del muelle | 1 pulgada |
| Presión de trabajo | de 2,8 a 8,4 bar |
| Presión de conexión para resistencia del muelle | 2,8 bar |
| Esquema de taladrado de brida | F14 |
| € 5.713,96 |
| Precio IVA incl. |
| envío gratuito |
Plazo de entrega 6 - 8 días laborables
Art. No.: 851903783800
Ejecución
| Tipo | DAPS-0960-090-RS2-F1216-MW |
| Resistencia del muelle | 2" |
| Presión de trabajo | de 3,5 a 8,4 bar |
| Presión de conexión para resistencia del muelle | 3,5 bar |
| Esquema de taladrado de brida | F12 F16 |
| € 5.882,67 |
| Precio IVA incl. |
| envío gratuito |
Plazo de entrega 6 - 8 días laborables
Art. No.: 851903784000
Ejecución
| Tipo | DAPS-0960-090-RS2-F14-MW |
| Resistencia del muelle | 2" |
| Presión de trabajo | de 3,5 a 8,4 bar |
| Presión de conexión para resistencia del muelle | 3,5 bar |
| Esquema de taladrado de brida | F14 |
| € 5.798,33 |
| Precio IVA incl. |
| envío gratuito |
Plazo de entrega 6 - 8 días laborables
Art. No.: 851903783900
Ejecución
| Tipo | DAPS-0960-090-RS3-F1216-MW |
| Resistencia del muelle | 3" |
| Presión de trabajo | de 4,2 a 8,4 bar |
| Presión de conexión para resistencia del muelle | 4,2 bar |
| Esquema de taladrado de brida | F12 F16 |
| € 5.882,67 |
| Precio IVA incl. |
| envío gratuito |
Plazo de entrega 6 - 8 días laborables
Art. No.: 851903784100
Ejecución
| Tipo | DAPS-0960-090-RS3-F14-MW |
| Resistencia del muelle | 3" |
| Presión de trabajo | de 4,2 a 8,4 bar |
| Presión de conexión para resistencia del muelle | 4,2 bar |
| Esquema de taladrado de brida | F14 |
| € 5.798,33 |
| Precio IVA incl. |
| envío gratuito |
Plazo de entrega 6 - 8 días laborables
Art. No.: 851903784200
Ejecución
| Tipo | DAPS-0960-090-RS4-F1216-MW |
| Resistencia del muelle | 4" |
| Presión de trabajo | 5,6 a 8,4 bar |
| Presión de conexión para resistencia del muelle | 5,6 bar |
| Esquema de taladrado de brida | F12 F16 |
| € 5.794,06 |
| Precio IVA incl. |
| envío gratuito |
Plazo de entrega 6 - 8 días laborables
Art. No.: 851903785000
Ejecución
| Tipo | DAPS-0960-090-RS4-F14-MW |
| Resistencia del muelle | 4" |
| Presión de trabajo | 5,6 a 8,4 bar |
| Presión de conexión para resistencia del muelle | 5,6 bar |
| Esquema de taladrado de brida | F14 |
| € 5.713,96 |
| Precio IVA incl. |
| envío gratuito |
Plazo de entrega 6 - 8 días laborables
