Campo de utilización
- La pinza paralela JMHZ2 de SMC se utiliza en la industria manufacturera y en sistemas de manipulación automatizados.
- Sirve para agarrar, sujetar y posicionar piezas de trabajo en procesos de montaje y transporte.
- La pinza paralela es adecuada para aplicaciones con altos requisitos de precisión de repetición.
- Entre sus aplicaciones típicas se encuentran las aplicaciones «pick-and-place», así como la alimentación de máquinas y la manipulación de piezas.

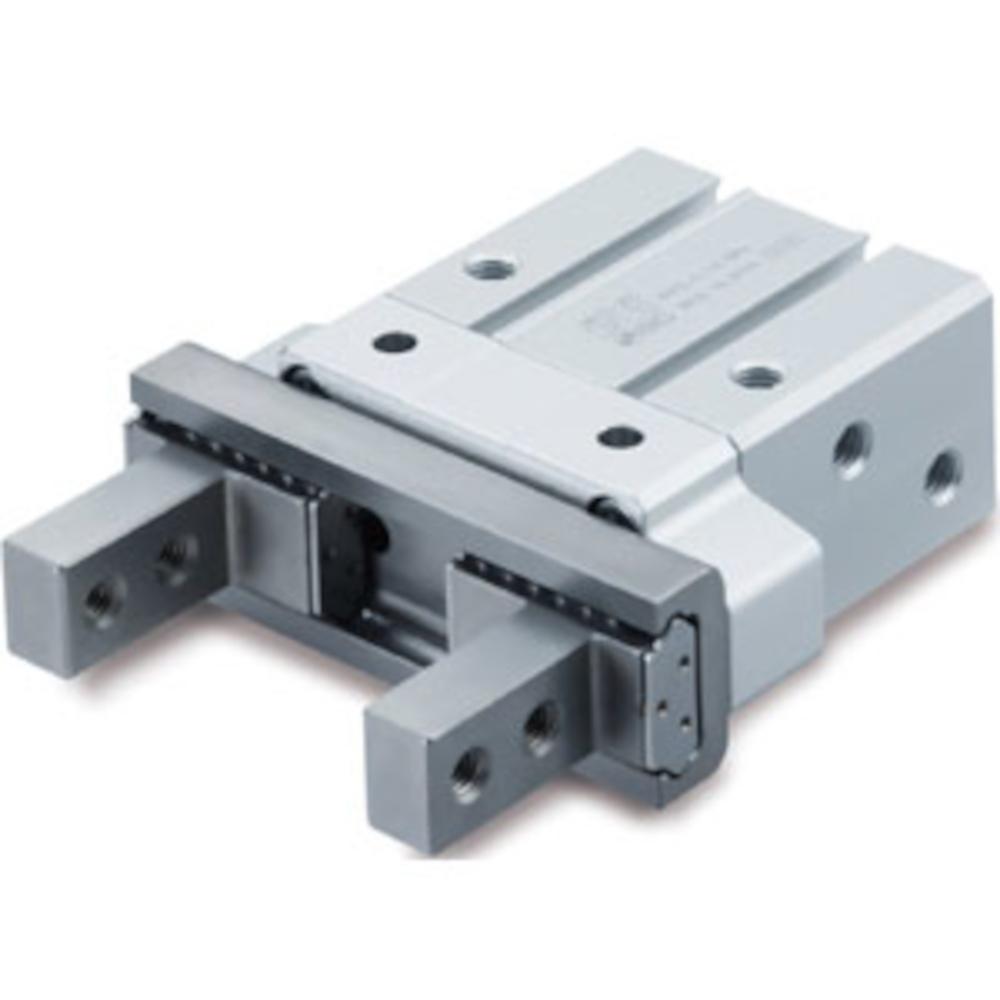

- La pinza paralela JMHZ2 de SMC es una pinza neumática de simple efecto de ejecución compacta con guía lineal de precisión integrada.
- La ejecución con posición inicial cerrada abre los dedos de la pinza mediante aire comprimido y los cierra automáticamente por la fuerza del muelle tras la purga.
- La combinación de la pinza y la guía en una sola unidad garantiza una gran rigidez y un movimiento preciso de los dedos de la pinza.
- La carcasa ofrece opciones de montaje flexibles en varias superficies.
- Medio: aire comprimido
- Presión de trabajo: Ø 8 de 1,5 a 7 bar / Ø 12 a Ø 20 de 1 a 7 bar
- Temperatura ambiente y del fluido: de -10 a 60 °C (sin congelación)
- Precisión de repetibilidad: ±0,01 mm
- Frecuencia máxima de funcionamiento: 120 ciclos/min
- Grasa lubricante: lubricación de por vida
- Modo de funcionamiento: simple efecto (posición inicial cerrada)
- Fuerza de sujeción efectiva por dedo (interior): de 7,8 a 57,4 N
- Carrera de apertura/cierre (en ambos lados): de 4 a 14 mm
- Diámetro del pistón: de 8 pulgadas a 20 mm
- Conexión de aire / Orificio de purga: M3 x 0,5 o M5 x 0,8
- Longitud: de 50,6 a 91 mm
- Ancho: de 29 a 63 mm
- Profundidad: de 13 a 26 mm
- Peso: de 35 a 270 g
