Art. No.:
206901114122
Campo de utilización
- El indicador de señal regulable D-M9K de SMC se utiliza en sistemas de automatización neumática para la detección de piezas y la comprobación de posición.
- Es especialmente adecuado para aplicaciones con carreras cortas, en las que no es posible montar dos indicadores de señal.
- Entre sus aplicaciones típicas se encuentran la comprobación de la altura de las piezas y la profundidad de los taladros.
- El indicador de señal se puede utilizar en diferentes pinzas neumáticas y cilindros neumáticos de SMC.
- Se utiliza en ingeniería mecánica, así como en la tecnología de manipulación y montaje.

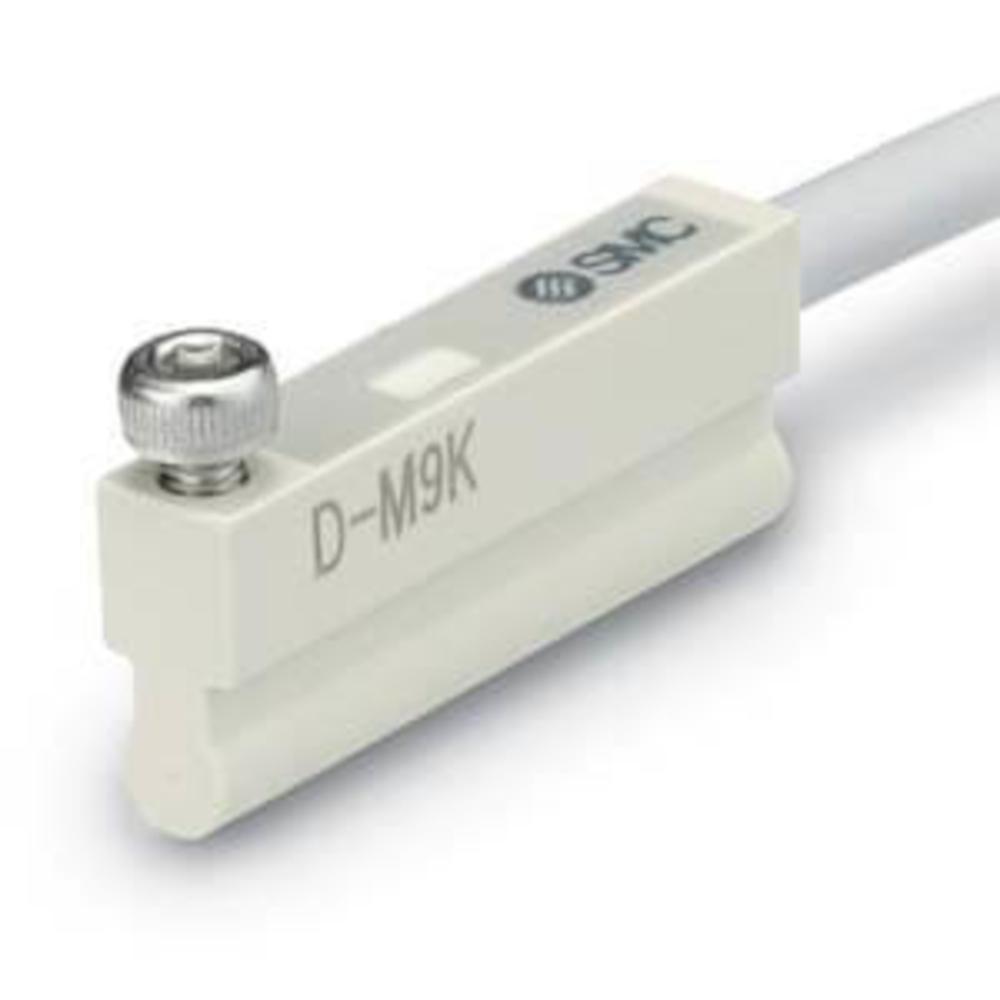

- El generador de señales D-M9K de SMC es un generador de señales electrónico regulable para montaje directo en ranuras redondas.
- Permite distinguir fácilmente las piezas de trabajo y detectar diferentes tamaños de las mismas.
- Los rangos de conmutación de las dos salidas se pueden ajustar de forma independiente entre sí.
- El indicador de señal cuenta con cables de conexión integrados y un indicador de funcionamiento que muestra la posición óptima de conmutación y consulta.
- La unidad sensora cuenta con el grado de protección IP67 y un cable resistente al aceite y de alta resistencia.
- Montaje: montaje directo (ranura redonda)
- Unidades amplificadoras compatibles: D-RNK, D-RPK
- Indicador luminoso de funcionamiento: se ilumina en rojo cuando la posición de conmutación es óptima y en verde cuando la posición de detección es óptima
- Entrada eléctrica: cable encapsulado
- Resistencia a los impactos: 980 m/s²
- Resistencia de aislamiento: mín. 50 MΩ (500 VCC, medida con un megaohmímetro) entre el cable de conexión y la carcasa
- Tensión de prueba: 1.000 V CA durante 1 minuto (entre el cable de conexión y la carcasa)
- Temperatura ambiente: de -10 a 60 °C
- Índice de protección: IP67
- Estándar - Marcado CE
- Longitud del indicador de señal: 26 mm
- Longitud del cable: 3 m
- Altura: 13,5 mm
- Ancho: 5 mm
- Diámetro del cable: 3,5 mm
- Peso (con conector): 55 g
