Art. No.:
202513312500
Campo de utilización

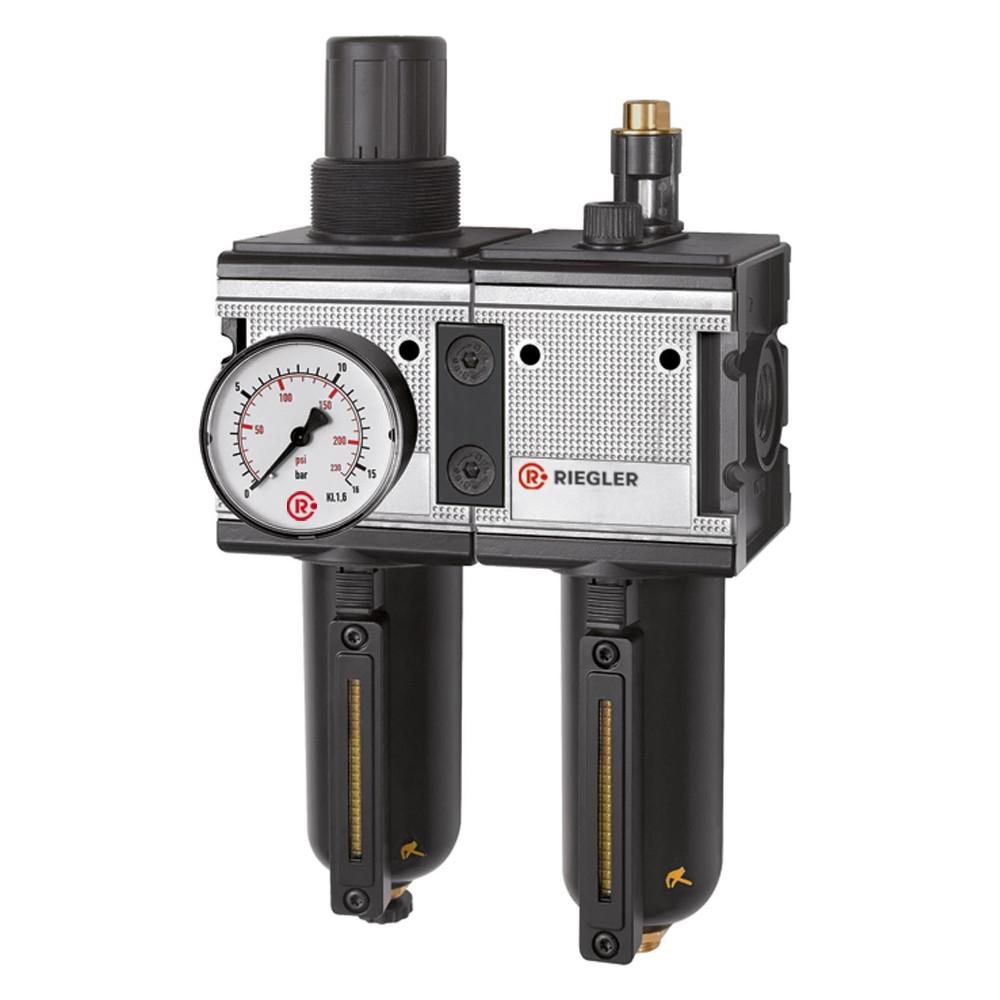

- La unidad de mantenimiento «multifix» es adecuada para la filtración y regulación del aire comprimido en instalaciones neumáticas, especialmente en caso de presiones de trabajo elevadas y condiciones de uso exigentes.
- La unidad de mantenimiento de 2 piezas «multifix» en tamaño BG 4 se utiliza para filtrar y regular el aire comprimido en instalaciones neumáticas con un elevado consumo de aire.
- Cuenta con una conexión G 3/4", un robusto depósito metálico con tubo de visión, una finura de filtrado de 5 µm y un caudal de hasta 12 000 l/min con un rango de regulación de 0,5 a 10 bar.
- La unidad de mantenimiento está diseñada para una presión de entrada máxima de 20 bar y es adecuada para sistemas industriales de aire comprimido en condiciones de funcionamiento exigentes.
- Serie - multifix
- Material de la carcasa: aluminio fundido a presión
- Material de la cubierta elástica: latón POM
- Material de sellado: NBR
- Depósito: depósito metálico con tubo de inspección
- Purga de condensados - semiautomática
- Rosca: G 3/4 de pulgada
- BG - 4
- Presión de entrada máx. - 20 bar
- Temperatura del medio: de -10 °C a 60 °C
- Temperatura ambiente: de -10 °C a 60 °C
- Caudal: 12 000 l/min
- Medición del caudal: con P1 = 10 bar, P2 = 6,3 bar y caída de presión Δp = 1 bar
- Rango de regulación: de 0,5 a 10 bar
- Indicador de manómetro: 16 bar
- Diámetro nominal: 20 mm
- Fino del filtro: 5 µm
- Consumo propio de aire: sí
- Consumo propio de aire máx. - 1,5 l/min (dependiendo de la presión secundaria)
- Ancho: 170 mm
- Altura: 315 mm
