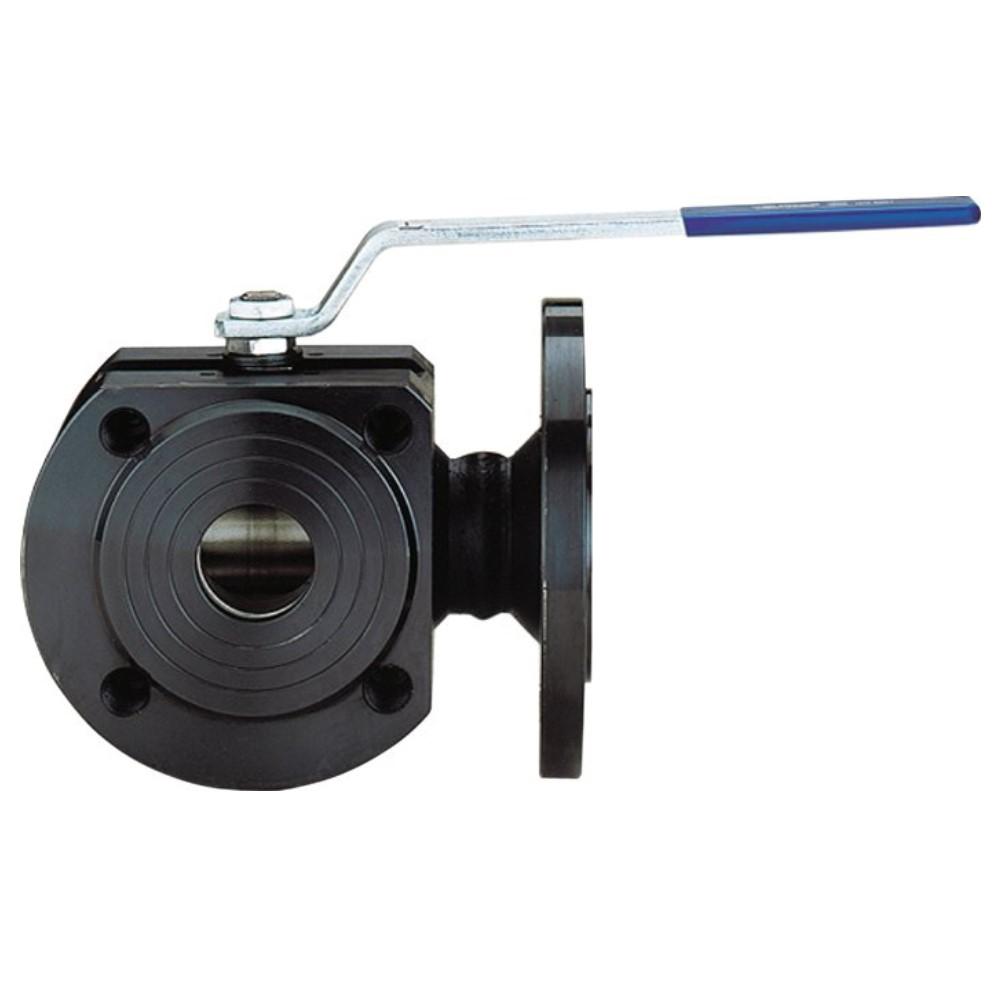

Válvula de esfera con bridas - acero - 3 vias - paso en L - rojo. DN 15 a 100 - rosca interior M12 a M16 - PN -0.999 a 16
(Presentación ejemplar)
| de € 602,71 |
| Precio IVA incl. |
| envío gratuito |
¿Tiene alguna pregunta?
Estaremos encantados de ayudarle
Estaremos encantados de ayudarle
Campo de utilización
- La válvula de bola con bridas es ideal como válvula de cierre y para su uso con agua, aceite, aire comprimido, combustibles y en vacío.
- La carcasa es de acero, la bola es de acero inoxidable. La junta es de teflón y caucho fluorado.
- La bola está provista de un orificio en L.
- La válvula de bola tiene un paso reducido. Además, a partir de DN 25 se instala una brida de montaje conforme a ISO 5211, que permite la instalación de un actuador.
- La entrada de presión sólo es posible desde la parte delantera a través del orificio central.
- Material de la carcasa: acero
- Material de la bola: acero inoxidable 1.4301
- Material de la junta - PTFE/FKM
- Diámetro nominal - de 15 a 100
- LW - 10 a 76
- Rosca 1 (IG) - M12 a M16
- Rosca 2 (agujero) - Ø 14 a 18 mm
- L 1 - 40 a 152 mm
- L 2 - 76 a 159 mm
- B - de 65 a 180 mm
- d - de 95 a 220 mm
- H - de 64,5 a 155,5 mm
- Presión de trabajo -0,999 a 16 bar
- Gama de temperaturas -10 a +160 °C como máximo
- Norma de la brida de montaje - ISO 5211
Los dibujos técnicos figuran en la ficha técnica del producto.
Versiones (9)
Limitar la selección
Diámetro nominal
LW
G 1
G 2
L 1
L 2
B
d
H
ISO 5211
| Nº de artículo | Diámetro nominal | LW | G 1 | G 2 | L 1 | L 2 | B | d | H | ISO 5211 | Precio IVA incl. | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
KHFL15891001 | 15 | 10 | 4 x M12 | 4 x Ø 14 mm | 40 mm | 76 mm | 65 mm | 95 mm | 64,5 pulgadas | - |
|
||||
|
||||||||||||||||
|
|
KHFL15891002 | 20 | 15 | 4 x M12 | 4 x Ø 14 mm | 40 mm | 82 mm | 75 mm | 105 mm | 67 mm | - |
|
||||
|
||||||||||||||||
|
|
KHFL15891003 | 25 | 20 | 4 x M12 | 4 x Ø 14 mm | 46 mm | 86 mm | 85 mm | 115 mm | 79 mm | F 04 |
|
||||
|
||||||||||||||||
|
|
KHFL15891004 | 32 | 25 | 4 x M16 | 4 x Ø 18 mm | 58 mm | 105 mm | 100 mm | 140 mm | 84 mm | F 04 |
|
||||
|
||||||||||||||||
|
|
KHFL15891005 | 40 | 32 | 4 x M16 | 4 x Ø 18 mm | 71 mm | 110 mm | 110 mm | 150 mm | 102,5 pulgadas | F 05 |
|
||||
|
||||||||||||||||
|
|
KHFL15891006 | 50 | 40 | 4 x M16 | 4 x Ø 18 mm | 82 mm | 120 mm | 125 mm | 165 mm | 109 mm | F 05 |
|
||||
|
||||||||||||||||
|
|
KHFL15891007 | 65 | 50 | 4 x M16 | 4 x Ø 18 mm | 106 mm | 125 mm | 145 mm | 185 mm | 128 mm | F 07 |
|
||||
|
||||||||||||||||
|
|
KHFL15891008 | 80 | 64 | 8 x M16 | 8 x Ø 18 mm | 122 mm | 150 mm | 160 mm | 200 mm | 136,5 pulgadas | F 07 |
|
||||
|
||||||||||||||||
|
|
KHFL15891000 | 100 | 76 | 8 x M16 | 8 x Ø 18 mm | 152 mm | 159 mm | 180 mm | 220 mm | 155,5 pulgadas | F 10 |
|
||||
|
||||||||||||||||
