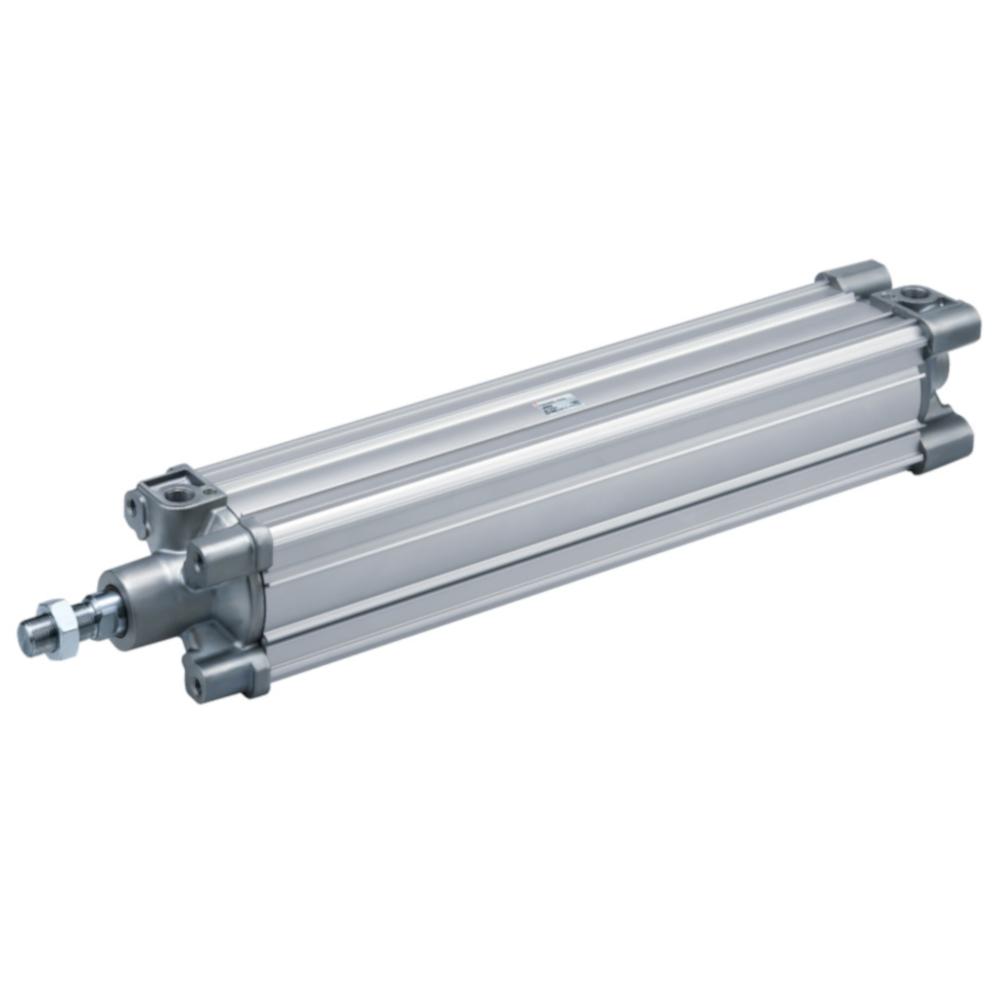

Cilindro neumático SMC CP96SDB - de doble efecto - versión básica - vástago estándar - con imán

Campo de utilización
  • El cilindro neumático CP96SDB de SMC se utiliza en la ingeniería mecánica y en la automatización industrial para movimientos lineales.
  • Es adecuado para tareas de posicionamiento, avance y manipulación en sistemas neumáticos.
  • Gracias al imán, es adecuado para instalaciones en las que se debe supervisar la posición del pistón mediante un transmisor de señales.
  • La versión de doble efecto permite un movimiento controlado en ambas direcciones.
  • La combinación de amortiguación neumática y elástica favorece las aplicaciones dinámicas con un movimiento controlado en las posiciones finales.
Descripción
  • El cilindro neumático CP96SDB de SMC es un cilindro de doble efecto conforme a la norma ISO 15552 en versión básica con vástago estándar y solenoide.
  • El imán integrado permite el uso de sensores de señal para detectar la posición del pistón.
  • El cilindro está diseñado para funcionar con aire comprimido y cuenta con lubricación de por vida, por lo que no requiere lubricación adicional.
  • La amortiguación se realiza en ambos lados en dos versiones: neumática y elástica.
  • La serie CP96 ofrece diversas opciones de montaje y está diseñada para uso industrial.
Datos tecnicos
  • Material de la culata y la tapa del cilindro: aluminio fundido a presión
  • Material del pistón: aluminio fundido a presión (para pistones de Ø 80 y 100 mm) o aleación de aluminio (para pistones de Ø 32 a 63 y 125 mm)
  • Material del tubo del cilindro: aleación de aluminio
  • Material del vástago del pistón: acero al carbono
  • Material de amortiguación: uretano
  • Material de las juntas: NBR
  • Modo de funcionamiento: doble efecto
  • Medio: aire comprimido
  • Presión de trabajo mínima: -0,5 bar
  • Presión de trabajo máxima: 10 bar
  • Presión de prueba: 15 bar
  • Temperatura ambiente y del fluido: de -10 a 60 °C (sin congelación)
  • Lubricación: no necesaria (lubricado de por vida)
  • Velocidad de funcionamiento del pistón: de 50 a 1000 mm/s (de 50 a 700 mm/s con un diámetro de pistón de 125 mm)
  • Amortiguación: amortiguación neumática y elástica en ambos lados (amortiguación neumática de fin de carrera con pistón de Ø 125 mm)
  • Montaje - Modelo básico
  • Conexión neumática: de G 1/8 pulgada a G 1/2 pulgada
  • Rosca del vástago del pistón: de M10 x 1,25 a M27 x 2
  • Diámetro del pistón: de 32 a 125 mm
  • Carrera: de 25 a 800 mm
  • Ancho / Altura: de 47 a 144 mm
  • Longitud: de 171 a 1085 mm
  • Peso: de 530 a 20 620 g
  • Precio por unidad
ver más...
ver menos...
de 89,44 €
Precio IVA incl.
más 13,19 € gastos de envío
Disponible en versiones 88
Seleccionar ejecución...

¿Tiene alguna pregunta?
Estaremos encantados de ayudarle
pedidos@esska.es
Versiones (88)
Limitar la selección
Diámetro del pistón
Carrera
Rosca del vástago del pistón
Conexión neumática
N.º de pieza
Tipo
mostrar todas 88 ejecuciones
Anzeigen als Lista Cuadro
Nº de artículo Diámetro del pistón Carrera Rosca del vástago del pistón Conexión neumática N.º de pieza Tipo Precio IVA incl.
206301206249 32 mm 25 mm M10 x 1,25 G 1/8 pulgada 01206249 CP96SDB32-25C
89,44 €
Precio IVA incl.
más 13,19 € gastos de envío
206301206250 32 mm 50 mm M10 x 1,25 G 1/8 pulgada 01206250 CP96SDB32-50C
90,49 €
Precio IVA incl.
más 13,19 € gastos de envío
206301206251 32 mm 80 mm M10 x 1,25 G 1/8 pulgada 01206251 CP96SDB32-80C
92,13 €
Precio IVA incl.
más 13,19 € gastos de envío
206301206252 32 mm 100 mm M10 x 1,25 G 1/8 pulgada 01206252 CP96SDB32-100C
93,22 €
Precio IVA incl.
más 13,19 € gastos de envío
206301206253 32 mm 125 mm M10 x 1,25 G 1/8 pulgada 01206253 CP96SDB32-125C
94,84 €
Precio IVA incl.
más 13,19 € gastos de envío
206301206254 32 mm 160 mm M10 x 1,25 G 1/8 pulgada 01206254 CP96SDB32-160C
96,43 €
Precio IVA incl.
más 13,19 € gastos de envío
206301206255 32 mm 200 mm M10 x 1,25 G 1/8 pulgada 01206255 CP96SDB32-200C
128,21 €
Precio IVA incl.
envío gratuito
206301206256 32 mm 250 mm M10 x 1,25 G 1/8 pulgada 01206256 CP96SDB32-250C
101,31 €
Precio IVA incl.
más 13,19 € gastos de envío
206301206257 32 mm 320 mm M10 x 1,25 G 1/8 pulgada 01206257 CP96SDB32-320C
105,09 €
Precio IVA incl.
más 13,19 € gastos de envío
206301295981 32 mm 500 mm M10 x 1,25 G 1/8 pulgada 01295981 CP96SDB32-500C
114,82 €
Precio IVA incl.
más 13,19 € gastos de envío
206301206258 40 mm 25 mm M12 x 1,25 G 1/4 pulgada 01206258 CP96SDB40-25C
103,36 €
Precio IVA incl.
más 13,19 € gastos de envío
206301206259 40 mm 50 mm M12 x 1,25 G 1/4 pulgada 01206259 CP96SDB40-50C
104,70 €
Precio IVA incl.
más 13,19 € gastos de envío
206301206260 40 mm 80 mm M12 x 1,25 G 1/4 pulgada 01206260 CP96SDB40-80C
106,73 €
Precio IVA incl.
más 13,19 € gastos de envío
206301206261 40 mm 100 mm M12 x 1,25 G 1/4 pulgada 01206261 CP96SDB40-100C
108,07 €
Precio IVA incl.
más 13,19 € gastos de envío
206301206262 40 mm 125 mm M12 x 1,25 G 1/4 pulgada 01206262 CP96SDB40-125C
110,10 €
Precio IVA incl.
más 13,19 € gastos de envío
206301206263 40 mm 160 mm M12 x 1,25 G 1/4 pulgada 01206263 CP96SDB40-160C
112,11 €
Precio IVA incl.
más 13,19 € gastos de envío
206301206264 40 mm 200 mm M12 x 1,25 G 1/4 pulgada 01206264 CP96SDB40-200C
114,82 €
Precio IVA incl.
más 13,19 € gastos de envío
206301206265 40 mm 250 mm M12 x 1,25 G 1/4 pulgada 01206265 CP96SDB40-250C
118,21 €
Precio IVA incl.
más 13,19 € gastos de envío
206301206266 40 mm 320 mm M12 x 1,25 G 1/4 pulgada 01206266 CP96SDB40-320C
122,92 €
Precio IVA incl.
envío gratuito
206301296005 40 mm 400 mm M12 x 1,25 G 1/4 pulgada 01296005 CP96SDB40-400C
128,32 €
Precio IVA incl.
envío gratuito
206301235460 40 mm 500 mm M12 x 1,25 G 1/4 pulgada 01235460 CP96SDB40-500C
135,09 €
Precio IVA incl.
envío gratuito
206301206267 50 mm 25 mm M16 x 1,5 pulgadas G 1/4 pulgada 01206267 CP96SDB50-25C
124,00 €
Precio IVA incl.
envío gratuito
206301206268 50 mm 50 mm M16 x 1,5 pulgadas G 1/4 pulgada 01206268 CP96SDB50-50C
125,63 €
Precio IVA incl.
envío gratuito
206301206269 50 mm 80 mm M16 x 1,5 pulgadas G 1/4 pulgada 01206269 CP96SDB50-80C
128,05 €
Precio IVA incl.
envío gratuito
206301206270 50 mm 100 mm M16 x 1,5 pulgadas G 1/4 pulgada 01206270 CP96SDB50-100C
129,67 €
Precio IVA incl.
envío gratuito
206301206271 50 mm 125 mm M16 x 1 pulgada G 1/4 pulgada 01206271 CP96SDB50-125C
132,11 €
Precio IVA incl.
envío gratuito
206301206272 50 mm 160 mm M16 x 1,5 pulgadas G 1/4 pulgada 01206272 CP96SDB50-160C
134,55 €
Precio IVA incl.
envío gratuito
206301206273 50 mm 200 mm M16 x 1,5 pulgadas G 1/4 pulgada 01206273 CP96SDB50-200C
137,80 €
Precio IVA incl.
envío gratuito
206301206274 50 mm 250 mm M16 x 1,5 pulgadas G 1/4 pulgada 01206274 CP96SDB50-250C
141,85 €
Precio IVA incl.
envío gratuito
206301206275 50 mm 320 mm M16 x 1 pulgada y media G 1/4 pulgada 01206275 CP96SDB50-320C
147,52 €
Precio IVA incl.
envío gratuito
206301296032 50 mm 400 mm M16 x 1 pulgada y media G 1/4 pulgada 01296032 CP96SDB50-400C
153,99 €
Precio IVA incl.
envío gratuito
206301296034 50 mm 500 mm M16 x 1 pulgada y media G 1/4 pulgada 01296034 CP96SDB50-500C
162,10 €
Precio IVA incl.
envío gratuito
206301296036 50 mm 600 mm M16 x 1,5 pulgadas G 1/4 pulgada 01296036 CP96SDB50-600C
170,21 €
Precio IVA incl.
envío gratuito
206301206276 63 mm 25 mm M16 x 1,5 pulgadas G 3/8" 01206276 CP96SDB63-25C
145,10 €
Precio IVA incl.
envío gratuito
206301206277 63 mm 50 mm M16 x 1,5 pulgadas G 3/8" 01206277 CP96SDB63-50C
147,25 €
Precio IVA incl.
envío gratuito
206301206278 63 mm 80 mm M16 x 1 pulgada G 3/8" 01206278 CP96SDB63-80C
150,47 €
Precio IVA incl.
envío gratuito
206301206279 63 mm 100 mm M16 x 1 pulgada G 3/8" 01206279 CP96SDB63-100C
152,65 €
Precio IVA incl.
envío gratuito
206301206280 63 mm 125 mm M16 x 1,5 pulgadas G 3/8" 01206280 CP96SDB63-125C
155,89 €
Precio IVA incl.
envío gratuito
206301206281 63 mm 160 mm M16 x 1 pulgada y media G 3/8" 01206281 CP96SDB63-160C
159,12 €
Precio IVA incl.
envío gratuito
206301206282 63 mm 200 mm M16 x 1 pulgada G 3/8" 01206282 CP96SDB63-200C
163,46 €
Precio IVA incl.
envío gratuito
206301206283 63 mm 250 mm M16 x 1,5 pulgadas G 3/8" 01206283 CP96SDB63-250C
168,86 €
Precio IVA incl.
envío gratuito
206301206284 63 mm 320 mm M16 x 1,5 pulgadas G 3/8" 01206284 CP96SDB63-320C
176,43 €
Precio IVA incl.
envío gratuito
206301296051 63 mm 400 mm M16 x 1 pulgada y media G 3/8" 01296051 CP96SDB63-400C
185,08 €
Precio IVA incl.
envío gratuito
206301296053 63 mm 500 mm M16 x 1 pulgada y media G 3/8" 01296053 CP96SDB63-500C
195,88 €
Precio IVA incl.
envío gratuito
206301296055 63 mm 600 mm M16 x 1 pulgada G 3/8" 01296055 CP96SDB63-600C
206,67 €
Precio IVA incl.
envío gratuito
206301206285 80 mm 25 mm M20 x 1,5 pulgadas G 3/8" 01206285 CP96SDB80-25C
193,19 €
Precio IVA incl.
envío gratuito
206301206286 80 mm 50 mm M20 x 1,5 pulgada G 3/8" 01206286 CP96SDB80-50C
195,88 €
Precio IVA incl.
envío gratuito
206301206287 80 mm 80 mm M20 x 1,5 pulgada G 3/8" 01206287 CP96SDB80-80C
199,93 €
Precio IVA incl.
envío gratuito
206301206288 80 mm 100 mm M20 x 1,5 pulgadas G 3/8" 01206288 CP96SDB80-100C
202,64 €
Precio IVA incl.
envío gratuito
206301206289 80 mm 125 mm M20 x 1,5 pulgadas G 3/8" 01206289 CP96SDB80-125C
206,67 €
Precio IVA incl.
envío gratuito
206301206290 80 mm 160 mm M20 x 1,5 pulgada G 3/8" 01206290 CP96SDB80-160C
195,67 €
Precio IVA incl.
envío gratuito
206301206291 80 mm 200 mm M20 x 1,5 pulgada G 3/8" 01206291 CP96SDB80-200C
200,71 €
Precio IVA incl.
envío gratuito
206301206292 80 mm 250 mm M20 x 1 pulgada G 3/8" 01206292 CP96SDB80-250C
206,97 €
Precio IVA incl.
envío gratuito
206301206293 80 mm 320 mm M20 x 1,5 pulgadas G 3/8" 01206293 CP96SDB80-320C
215,76 €
Precio IVA incl.
envío gratuito
206301296067 80 mm 400 mm M20 x 1,5 pulgadas G 3/8" 01296067 CP96SDB80-400C
225,79 €
Precio IVA incl.
envío gratuito
206301296070 80 mm 500 mm M20 x 1,5 pulgadas G 3/8" 01296070 CP96SDB80-500C
238,33 €
Precio IVA incl.
envío gratuito
206301296071 80 mm 600 mm M20 x 1,5 pulgada G 3/8" 01296071 CP96SDB80-600C
250,87 €
Precio IVA incl.
envío gratuito
206301296073 80 mm 700 mm M20 x 1,5 pulgada G 3/8" 01296073 CP96SDB80-700C
263,42 €
Precio IVA incl.
envío gratuito
206301296075 80 mm 800 mm M20 x 1,5 pulgada G 3/8" 01296075 CP96SDB80-800C
275,98 €
Precio IVA incl.
envío gratuito
206301206294 100 mm 25 mm M20 x 1,5 pulgadas G 1/2 pulgada 01206294 CP96SDB100-25C
242,85 €
Precio IVA incl.
envío gratuito
206301206295 100 mm 50 mm M20 x 1,5 pulgada G 1/2 pulgada 01206295 CP96SDB100-50C
245,86 €
Precio IVA incl.
envío gratuito
206301206296 100 mm 80 mm M20 x 1,5 pulgadas G 1/2 pulgada 01206296 CP96SDB100-80C
250,37 €
Precio IVA incl.
envío gratuito
206301206297 100 mm 100 mm M20 x 1,5 pulgada G 1/2 pulgada 01206297 CP96SDB100-100C
253,39 €
Precio IVA incl.
envío gratuito
206301206298 100 mm 125 mm M20 x 1 pulgada G 1/2 pulgada 01206298 CP96SDB100-125C
257,92 €
Precio IVA incl.
envío gratuito
206301206299 100 mm 160 mm M20 x 1,5 pulgadas G 1/2 pulgada 01206299 CP96SDB100-160C
262,42 €
Precio IVA incl.
envío gratuito
206301206300 100 mm 200 mm M20 x 1,5 pulgadas G 1/2 pulgada 01206300 CP96SDB100-200C
268,45 €
Precio IVA incl.
envío gratuito
206301206301 100 mm 250 mm M20 x 1,5 pulgada G 1/2 pulgada 01206301 CP96SDB100-250C
275,98 €
Precio IVA incl.
envío gratuito
206301206302 100 mm 320 mm M20 x 1,5 pulgadas G 1/2 pulgada 01206302 CP96SDB100-320C
286,50 €
Precio IVA incl.
envío gratuito
206301295955 100 mm 400 mm M20 x 1,5 pulgada G 1/2 pulgada 01295955 CP96SDB100-400C
298,56 €
Precio IVA incl.
envío gratuito
206301295957 100 mm 500 mm M20 x 1 pulgada G 1/2 pulgada 01295957 CP96SDB100-500C
313,60 €
Precio IVA incl.
envío gratuito
206301295958 100 mm 600 mm M20 x 1,5 pulgadas G 1/2 pulgada 01295958 CP96SDB100-600C
328,66 €
Precio IVA incl.
envío gratuito
206301295960 100 mm 700 mm M20 x 1,5 pulgadas G 1/2 pulgada 01295960 CP96SDB100-700C
343,70 €
Precio IVA incl.
envío gratuito
206301295962 100 mm 800 mm M20 x 1,5 pulgada G 1/2 pulgada 01295962 CP96SDB100-800C
358,76 €
Precio IVA incl.
envío gratuito
206300708513 125 mm 25 mm M27 x 2 pulgadas G 1/2 pulgada 00708513 CP96SDB125-25
414,07 €
Precio IVA incl.
envío gratuito
206300708517 125 mm 50 mm M27 x 2 pulgadas G 1/2 pulgada 00708517 CP96SDB125-50
418,33 €
Precio IVA incl.
envío gratuito
206300708518 125 mm 80 mm M27 x 2 pulgadas G 1/2 pulgada 00708518 CP96SDB125-80
424,75 €
Precio IVA incl.
envío gratuito
206300657036 125 mm 100 mm M27 x 2 pulgadas G 1/2 pulgada 00657036 CP96SDB125-100
428,99 €
Precio IVA incl.
envío gratuito
206300708510 125 mm 125 mm M27 x 2 pulgadas G 1/2 pulgada 00708510 CP96SDB125-125
435,41 €
Precio IVA incl.
envío gratuito
206300708511 125 mm 160 mm M27 x 2 pulgadas G 1/2 pulgada 00708511 CP96SDB125-160
441,80 €
Precio IVA incl.
envío gratuito
206300708512 125 mm 200 mm M27 x 2 pulgadas G 1/2 pulgada 00708512 CP96SDB125-200
450,33 €
Precio IVA incl.
envío gratuito
206300708514 125 mm 250 mm M27 x 2 pulgadas G 1/2 pulgada 00708514 CP96SDB125-250
460,99 €
Precio IVA incl.
envío gratuito
206301295978 32 mm 400 mm M10 x 1,25 G 1/8 pulgada 01295978 CP96SDB32-400C
109,42 €
Precio IVA incl.
más 13,19 € gastos de envío
206300708515 125 mm 320 mm M27 x 2 pulgadas G 1/2 pulgada 00708515 CP96SDB125-320
475,91 €
Precio IVA incl.
envío gratuito
206300708516 125 mm 400 mm M27 x 2 pulgadas G 1/2 pulgada 00708516 CP96SDB125-400
492,99 €
Precio IVA incl.
envío gratuito
206300681605 125 mm 500 mm M27 x 2 pulgadas G 1/2 pulgada 00681605 CP96SDB125-500
514,31 €
Precio IVA incl.
envío gratuito
206300736747 125 mm 600 mm M27 x 2 pulgadas G 1/2 pulgada 00736747 CP96SDB125-600
535,65 €
Precio IVA incl.
envío gratuito
206300743888 125 mm 700 mm M27 x 2 pulgadas G 1/2 pulgada 00743888 CP96SDB125-700
556,95 €
Precio IVA incl.
envío gratuito
206300713141 125 mm 800 mm M27 x 2 pulgadas G 1/2 pulgada 00713141 CP96SDB125-800
578,28 €
Precio IVA incl.
envío gratuito
Valoraciones


Aún no se ha valorado
Buscar palabras: SMC, Neumática, ISO 15552, Cilindros ISO, Cilindros, 00657036, 00708510, 00708511, 00708512, 00708513, 00708514, 00708515, 00708516, 00708517, 00681605, 00736747, 00743888, 00708518, 00713141, CP96SDB125-100, CP96SDB125-125, CP96SDB125-160, CP96SDB125-200, CP96SDB125-25, CP96SDB125-250, CP96SDB125-320, CP96SDB125-400, CP96SDB125-50, CP96SDB125-500, CP96SDB125-600, CP96SDB125-700, CP96SDB125-80, CP96SDB125-800, Cilindro neumático CP96SDB, Cilindros ISO 15552, de doble efecto, Vástago de pistón estándar, con imán, Indicador de señal adecuado, SMC CP96, Amortiguación neumática, Amortiguación elástica, Cilindros neumáticos, Ingeniería mecánica, CP96, CP96S, CP96SD, CP96SDB

© 2026 ESSKA.de GmbH. Todos los derechos reservados.
