Campo de utilización
- El regulador de posición electroneumático IP8000 de SMC se utiliza en la tecnología de procesos y automatización para el control de válvulas de control neumáticas.
- Es adecuado para aplicaciones en las que es necesario regular y supervisar con precisión la posición de las válvulas.
- El regulador de posición se utiliza en circuitos de regulación neumáticos para convertir señales de control eléctricas.
- Sus aplicaciones típicas son las instalaciones automatizadas con tareas de regulación continuas.

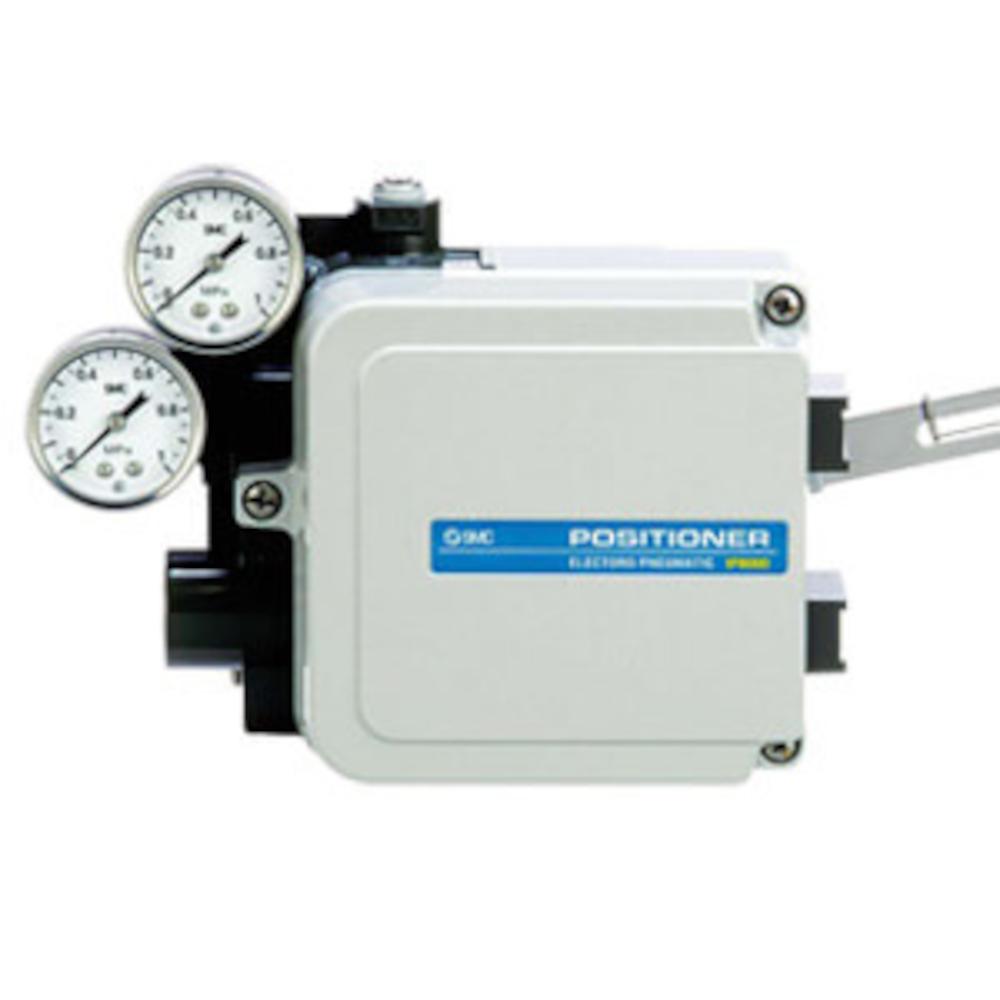

- El regulador de posición electroneumático IP8000 de SMC es un regulador de posición de control mecánico con retroalimentación mediante palanca oscilante para la regulación precisa de accionamientos neumáticos.
- Convierte las señales eléctricas de entrada en señales neumáticas de salida de forma proporcional.
- El diseño cuenta con un indicador de apertura integrado y cumple con el grado de protección IP65.
- Material de la carcasa: aluminio moldeado por inyección
- Recubrimiento: resina epoxi
- Corriente de entrada: de 4 a 20 mA CC (estándar)
- Resistencia de entrada: 235 15 (de 4 a 20 mA CC)
- Presión de alimentación: de 1,4 a 7 bar
- Carrera estándar: de 10 a 85 mm (ángulo de articulación admisible: de 10 a 30)
- Sensibilidad: 0,1 % del rango de medición
- Linealidad: 1 % del rango de medición
- Histéresis: 0,75 % del rango de medición
- Precisión de repetibilidad: 0,5 % del rango de medición
- Coeficiente de temperatura: -0,1 % del rango de medición/°C
- Tolerancia de la presión de alimentación: -0,3 % del rango de medición/0,1 bar
- Caudal: mín. 80 l/min (ANR) (SUP = 1,4 bar); mín. 200 l/min (ANR) (SUP = 4 bar)
- Consumo de aire comprimido: mín. 5 l/min (ANR) (SUP = 1,4 bar) / mín. 11 l/min (ANR) (SUP = 4 bar)
- Temperatura ambiente y del fluido: de -20 a 80 °C (estructura general)
- Norma: producto con marcado CE/UKCA
- Conexión de aire comprimido: rosca interior Rc 1/4 pulgada
- Conexión eléctrica: rosca interior G 1/2 pulgada
- Longitud: 198 mm + palanca giratoria de 150 mm
- Ancho: 147 mm
- Profundidad: 100 mm
- Peso: 2,4 kg
