Campo de utilización
- El regulador de posición electroneumático IP8100-X14 de SMC se utiliza en la tecnología de procesos y automatización para el control preciso de válvulas giratorias neumáticas y actuadores giratorios.
- Es especialmente adecuado para aplicaciones en zonas con riesgo de explosión que cumplan los requisitos de la normativa ATEX.
- El regulador de posición sirve para convertir de forma proporcional las señales eléctricas de entrada en movimientos de regulación neumáticos.
- Sus aplicaciones típicas son las instalaciones de ingeniería de procesos con tareas de regulación continuas.

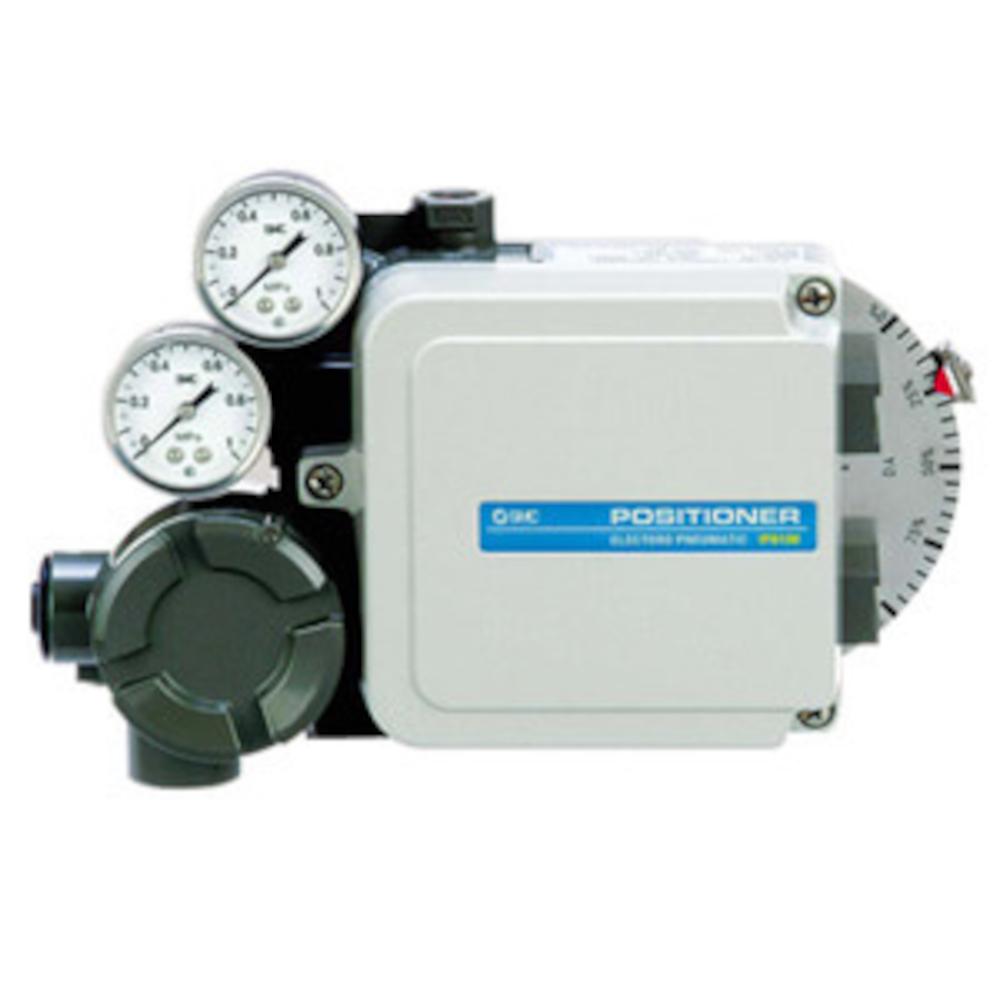

- El regulador de posición electroneumático IP8100-X14 de SMC es un regulador de posición de control mecánico con retroalimentación del eje y ejecución intrínsecamente segura conforme a la normativa ATEX.
- Cuenta con un indicador de apertura integrado que muestra directamente la posición de la válvula.
- Su diseño está protegido contra el polvo y es resistente al agua según la norma IP65.
- Dependiendo de la ejecución, hay disponibles variantes con o sin manómetro.
- Material de la carcasa: aluminio moldeado por inyección
- Recubrimiento: resina epoxi
- Corriente de entrada: de 4 a 20 mA CC (estándar)
- Resistencia de entrada: 235 15 (4 a 20 mA CC)
- Presión de alimentación: de 1,4 a 7 bar
- Carrera estándar: de 60 a 100
- Sensibilidad: 0,5 % del rango de medición
- Linealidad: 2 % del rango de medición
- Histéresis: 1 % del rango de medición
- Precisión de repetibilidad: 0,5 % del rango de medición
- Coeficiente de temperatura: -0,1 % del rango de medición/°C
- Tolerancia de la presión de alimentación: -0,3 % del rango de medición/0,1 bar
- Caudal: mín. 80 l/min (ANR) (SUP = 1,4 bar); mín. 200 l/min (ANR) (SUP = 4 bar)
- Consumo de aire comprimido: mín. 5 l/min (ANR) (SUP = 1,4 bar) / mín. 11 l/min (ANR) (SUP = 4 bar)
- Temperatura ambiente y del fluido: de -20 a 80 °C (T5) / de -20 a 60 °C (T6)
- Directiva ATEX: categoría 2 de la Directiva ATEX, diseño intrínsecamente seguro a prueba de explosiones
- Diseño a prueba de explosiones: diseño ATEX intrínsecamente seguro (II 2G Ex h ib IICT5/T6 Gb)
- Parámetros ATEX de protección intrínseca contra explosiones (circuito eléctrico): Ui ≤ 28 V, Ii ≤ 125 mA, Pi ≤ 1,2 W, Ci ≤ 0 nF, Li ≤ 0 mH
- Clase de protección de la carcasa exterior: JISF8007, IP65 (conforme a la norma IEC Pub. 60529)
- Conexión de aire comprimido: rosca interior 1/4 pulgada
- Conexión eléctrica: rosca interior G 1/2 pulgada
- Longitud: 198 mm o 231 mm (con disco de escala externo)
- Ancho: 147 mm
- Profundidad: 100 mm
- Peso: 2,4 kg
