Campo de utilización
- El regulador de posición inteligente IP8101-X419 de SMC se utiliza en la ingeniería de procesos y automatización para el control remoto preciso de cilindros neumáticos.
- Es adecuado para aplicaciones en las que es necesario detectar y regular la posición de los cilindros mediante señales de sensores externos.
- El regulador de posición se utiliza en instalaciones automatizadas con supervisión continua de la posición y señal de retroalimentación.
- Sus aplicaciones típicas son máquinas e instalaciones con elevados requisitos en cuanto a precisión de regulación y funciones de consulta remota.

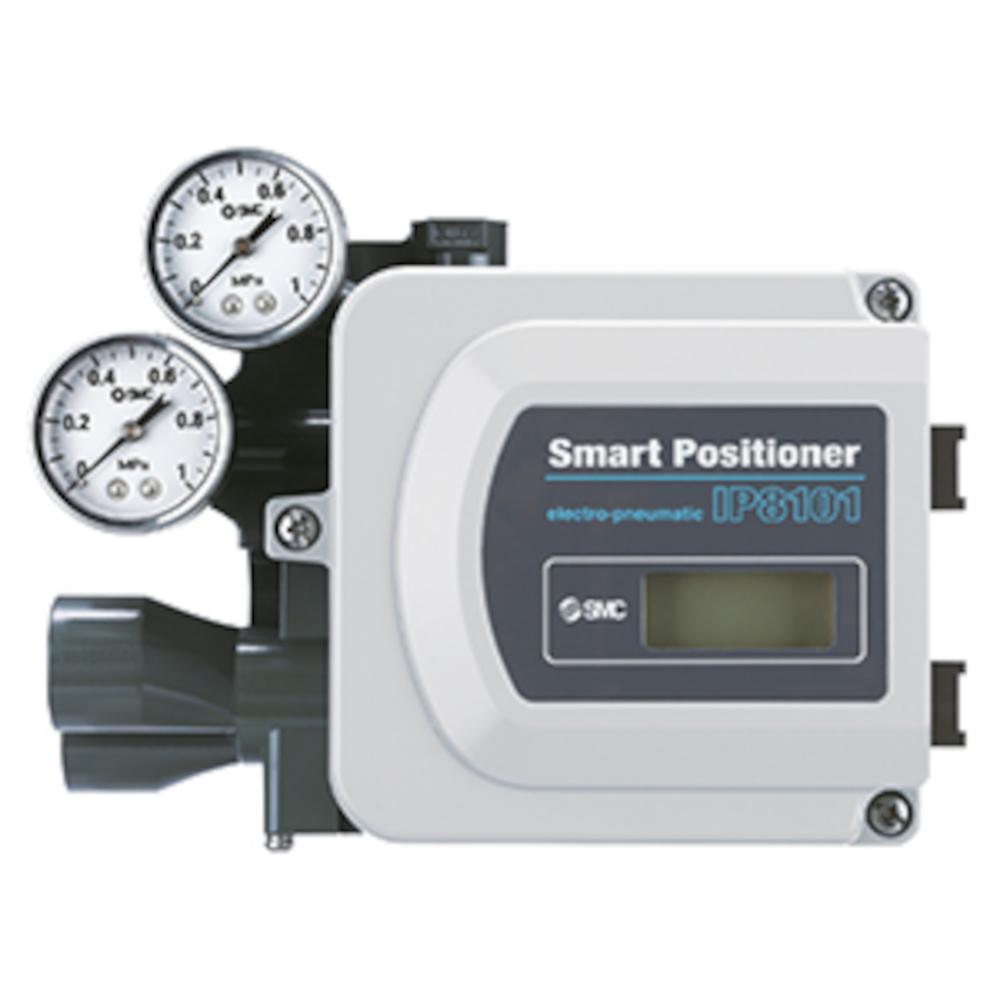

- El posicionador inteligente IP8101-X419 de SMC es un posicionador controlado por microprocesador con retroalimentación externa a través de una señal de consulta de posición.
- Permite el control remoto de cilindros neumáticos y regula su posición mediante una señal de un sensor externo.
- El regulador de posición dispone de una función de salida con salida analógica y salidas de alarma para supervisar los estados de funcionamiento.
- Una pantalla integrada facilita la configuración y la supervisión del proceso de regulación.
- Material de la carcasa y la tapa: aluminio moldeado por inyección
- Recubrimiento: pintura de resina epoxi al horno
- Material de la rosca: acero inoxidable
- Corriente de entrada: de 4 a 20 mA (2 hilos, no requiere fuente de alimentación independiente)
- Entrada de señal de retroalimentación: de 4 ±1 a 20 ±1 mA
- Longitud del conducto: máx. 10 m
- Tamaño de la manguera: diámetro exterior de 8 mm, diámetro interior de 5 mm
- Corriente de trabajo mínima: 3,85 mA como mínimo
- Tensión entre bornes: -2 V CC (equivalente a una resistencia de entrada de 600 Ω a 20 mA)
- Tensión de alimentación máxima: 1 W (Imáx 100 mA, Vmáx 28 V CC)
- Presión de alimentación: de 3 a 7 bar
- Sensibilidad: ±0,2 % del valor de consigna o menos
- Linealidad: ±1 % del valor nominal como máximo (en entornos sin ruidos molestos); ±8 % del valor nominal como máximo (para «-Q»: uso en entornos sin ruidos molestos)
- Histéresis: 0,5 % del valor de ajuste o menos
- Precisión de repetibilidad: ±0,5 % del valor de ajuste o menos
- Coeficiente de temperatura: 0,05 % del valor de ajuste por °C o menos
- Caudal de salida máximo: 200 l/min (ANR) o más (SUP = 4 bar)
- Consumo de aire comprimido: 11 l/min (ANR) o menos (SUP = 4 bar)
- Temperatura ambiente y del fluido: de -20 a 80 °C (no a prueba de explosiones)
- Índice de protección: IS F 8007 IP65 (conforme a la norma IEC 60529)
- Conexión de aire comprimido: Rc, G o NPT de 1/4 pulgada con rosca interior
- Conexión eléctrica: G 1/2 pulgada o rosca interior M20 x 1,5
- Longitud: 198 mm
- Ancho: 147 mm
- Profundidad: 121 mm
- Peso: aprox. 2,6 kg
