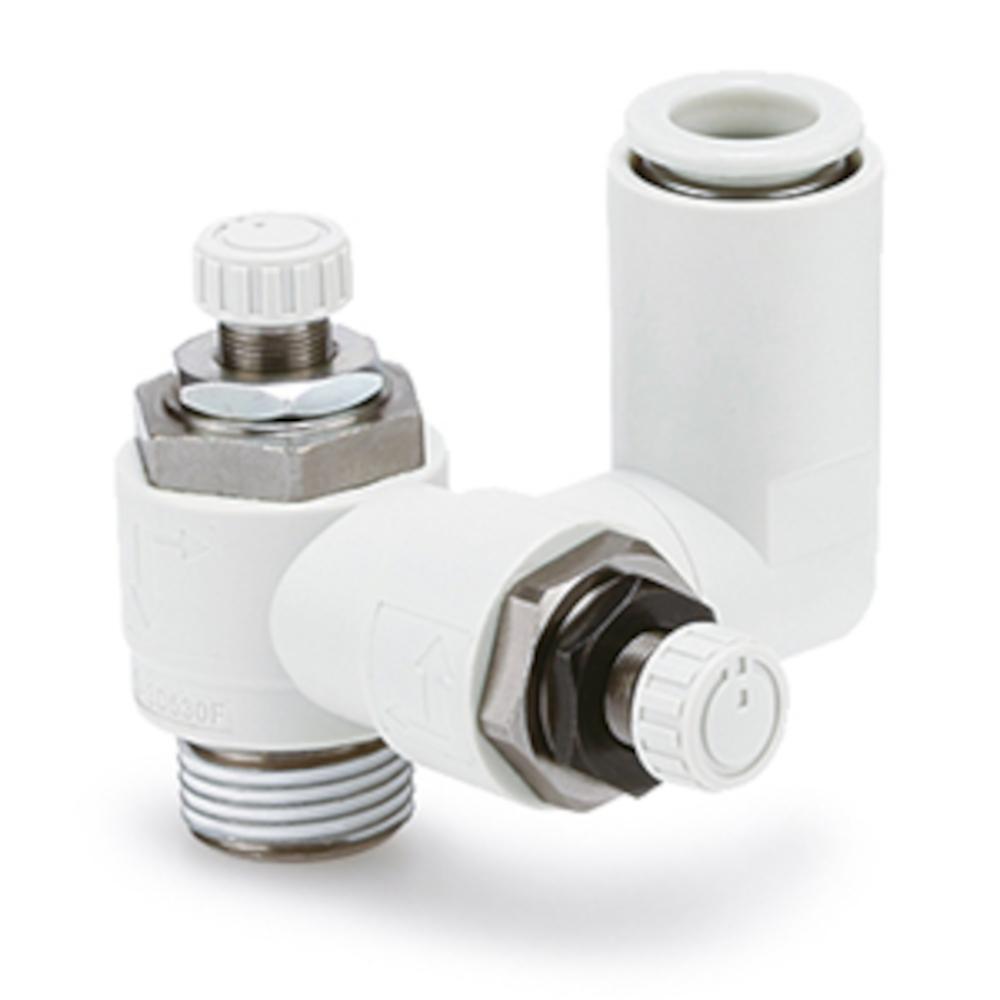

Válvula de retención con estrangulador doble ASD-F - Latón/PBT - Diámetro exterior de la manguera de 4 a 12 mm - M5 o R 1/8 pulgada a 1/2 pulgada - Precio por unidad
| de € 34,65 |
| Precio IVA incl. |
| más € 13,19 gastos de envío |
¿Tiene alguna pregunta?
Estaremos encantados de ayudarle
Estaremos encantados de ayudarle
Campo de utilización
- La válvula de retención de doble estrangulamiento ASD-F se utiliza para el control preciso de los flujos de aire en sistemas de automatización neumáticos.
- Las áreas de aplicación típicas son las líneas de producción en la industria de la ingeniería mecánica, la automoción y el embalaje.
- Es especialmente adecuado para aplicaciones en las que se requieren movimientos uniformes del cilindro, incluso en condiciones de carga variables.
- La válvula de retención de doble estrangulamiento ASD-F está fabricada en latón niquelado químicamente y plástico PBT, y cuenta con conexiones enchufables para facilitar su instalación.
- Las variantes con rosca R disponen además de un sellado de rosca de PTFE para reducir la fricción y la formación de partículas.
- La válvula regula el caudal en ambas direcciones de forma independiente y garantiza una velocidad constante incluso con fluctuaciones de carga.
- La aguja de ajuste integrada permite un ajuste preciso del caudal.
- La válvula de retención doble de la serie ASD es una combinación de válvula de entrada de aire, válvula de salida de aire y válvula de retención en una sola carcasa. Las conexiones enchufables se pueden girar 360°.
- Material de la carcasa: PBT/latón, niquelado químico
- Material Carcasa angular, botón giratorio: PBT
- Material Aguja de ajuste, anillo, guía de aguja, contratuerca: latón, niquelado químicamente
- Material de las juntas: HNBR, NBR
- Material de sellado de rosca: PTFE (solo con rosca R)
- Material de las juntas tóricas: NBR
- Presión de prueba: 1,5 MPa
- Presión de trabajo máxima: 1 MPa
- Presión mínima de trabajo: 0,1 MPa
- Temperatura ambiente y del medio: de -5 °C a 60 °C (sin congelación)
- Rango de ajuste de la aguja: 10 vueltas (8 vueltas con rosca M5)
- Material de la manguera: nailon, nailon blando, PUR
- Rosca de conexión: M5 o R 1/8 pulgada a 1/2 pulgada
- Diámetro exterior de la manguera: de 4 a 12 mm
- Caudal volumétrico: de 75 a 1300 l/min
- Sección transversal equivalente: de 1,1 a 19,8 mm²
- Altura: de 25,8 a 56,7 mm
- Longitud: de 34,2 a 80,4 mm
- Ancho: de 21,2 a 50,7 mm
- Peso: de 12 a 179 g
- Precio por unidad
Versiones (12)
Limitar la selección
Rosca de conexión
Diámetro exterior de la manguera
Caudal
N.º de pieza
Tipo
Art. No.: 202800001926
Ejecución
| Rosca de conexión | M5 |
| Diámetro exterior de la manguera | 4 mm |
| Caudal | 75 l/min |
| N.º de pieza | 00001926 |
| Tipo | ASD230F-M5-04 |
Art. No.: 202800001927
Ejecución
| Rosca de conexión | M5 |
| Diámetro exterior de la manguera | 6 mm |
| Caudal | 75 l/min |
| N.º de pieza | 00001930 |
| Tipo | ASD230F-M5-06 |
Art. No.: 202800001928
Ejecución
| Rosca de conexión | R 1/8 pulgada |
| Diámetro exterior de la manguera | 6 mm |
| Caudal | 175 l/min |
| N.º de pieza | 00001934 |
| Tipo | ASD330F-01-06S |
Art. No.: 202800001929
Ejecución
| Rosca de conexión | R 1/8 pulgada |
| Diámetro exterior de la manguera | 8 mm |
| Caudal | 175 l/min |
| N.º de pieza | 00001936 |
| Tipo | ASD330F-01-08S |
Art. No.: 202800001930
Ejecución
| Rosca de conexión | R 1/4 pulgada |
| Diámetro exterior de la manguera | 6 mm |
| Caudal | 295 l/min |
| N.º de pieza | 00001938 |
| Tipo | ASD430F-02-06S |
Art. No.: 202800001931
Ejecución
| Rosca de conexión | R 1/4 pulgada |
| Diámetro exterior de la manguera | 8 mm |
| Caudal | 350 l/min |
| N.º de pieza | 00001942 |
| Tipo | ASD430F-02-08S |
Art. No.: 202800001932
Ejecución
| Rosca de conexión | R 1/4 pulgada |
| Diámetro exterior de la manguera | 10 mm |
| Caudal | 350 l/min |
| N.º de pieza | 00001944 |
| Tipo | ASD430F-02-10S |
Art. No.: 202800001933
Ejecución
| Rosca de conexión | R 3/8" |
| Diámetro exterior de la manguera | 8 mm |
| Caudal | 600 l/min |
| N.º de pieza | 00001958 |
| Tipo | ASD530F-03-08S |
Art. No.: 202800001934
Ejecución
| Rosca de conexión | R 3/8" |
| Diámetro exterior de la manguera | 10 mm |
| Caudal | 700 l/min |
| N.º de pieza | 00001960 |
| Tipo | ASD530F-03-10S |
Art. No.: 202800001935
Ejecución
| Rosca de conexión | R 3/8" |
| Diámetro exterior de la manguera | 12 mm |
| Caudal | 700 l/min |
| N.º de pieza | 00001962 |
| Tipo | ASD530F-03-12S |
Art. No.: 202800001936
Ejecución
| Rosca de conexión | R 1/2 pulgada |
| Diámetro exterior de la manguera | 10 mm |
| Caudal | 1200 l/min |
| N.º de pieza | 00001964 |
| Tipo | ASD630F-04-10S |
Art. No.: 202800001937
Ejecución
| Rosca de conexión | R 1/2 pulgada |
| Diámetro exterior de la manguera | 12 mm |
| Caudal | 1300 l/min |
| N.º de pieza | 00001966 |
| Tipo | ASD630F-04-12S |
