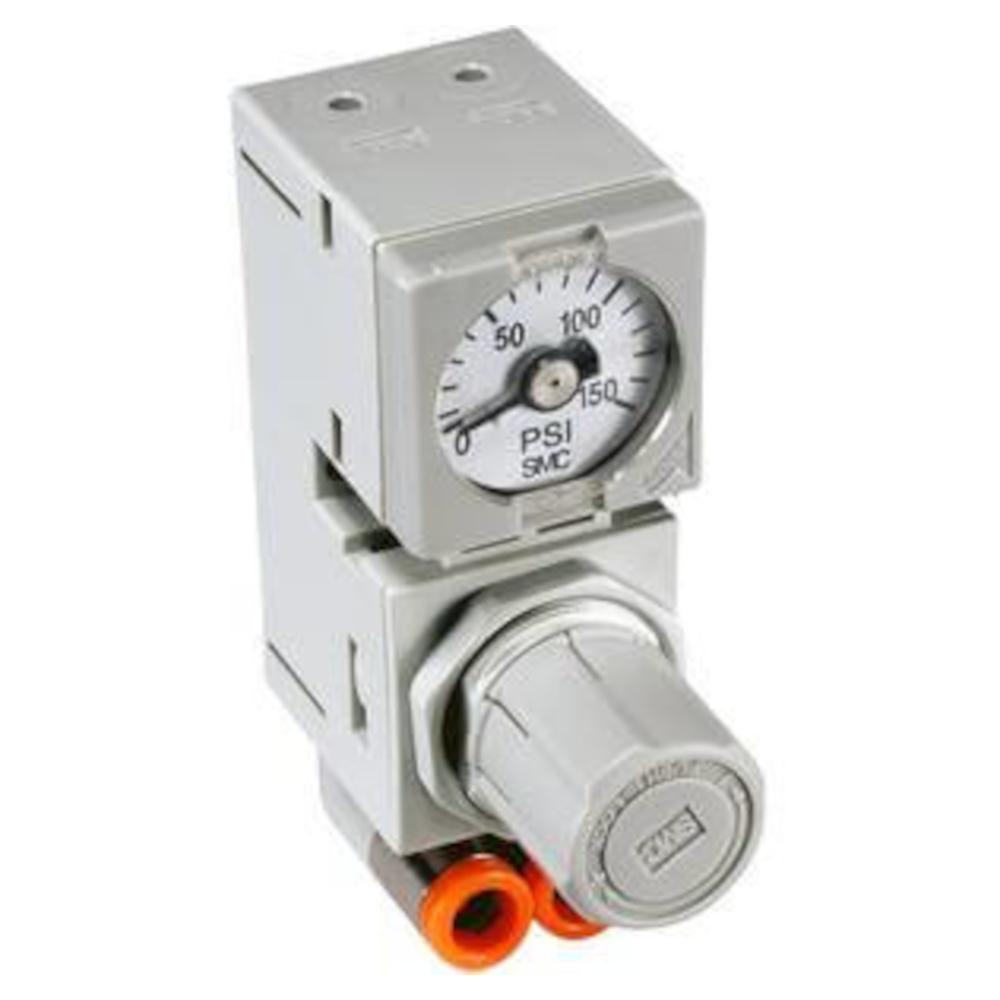

Válvula reguladora de presión individual ARM10F - Conexión recta o en ángulo - Ø 4 o 6 mm - Cabezal regulador delantero - Diferentes versiones - Precio por unidad
| de € 35,16 |
| Precio IVA incl. |
| más € 13,19 gastos de envío |
¿Tiene alguna pregunta?
Estaremos encantados de ayudarle
Estaremos encantados de ayudarle
Campo de utilización
- La válvula reguladora de presión ARM10F es ideal para aplicaciones con espacio de montaje limitado en las que basta con un caudal bajo.
- Se puede montar fácilmente en placas de conexión múltiples y se utiliza preferentemente en controles neumáticos con componentes en miniatura.
- Los lugares de aplicación típicos son los sistemas de manipulación, la automatización de laboratorios, la robótica o los módulos de máquinas compactas.
- Gracias a su diseño compacto, se puede integrar directamente en instalaciones con poco espacio y, gracias a su diseño, es especialmente adecuado para su instalación en paneles de control.
- Es especialmente adecuado para la regulación precisa de la presión en circuitos de baja presión y se utiliza tanto para el suministro individual como para el suministro común.
- La válvula reguladora de presión compacta ARM10F en versión individual dispone de un accionamiento directo.
- La carcasa está fabricada en PBT, mientras que las juntas son de NBR.
- La válvula reguladora de presión tiene una característica de caudal bajo de 8 l/min (ANR) con una caída de presión de 0,05 MPa.
- Dependiendo del modelo, está equipado en la parte superior o inferior con conexiones rectas o en ángulo de 90° para mangueras de 4 o 6 mm; el cabezal del regulador se encuentra en la parte delantera de la válvula.
- Material del cuerpo y del domo del resorte: PBT
- Material del cabezal del regulador y del asiento de la válvula: POM
- Medio: aire comprimido
- Temperatura ambiente y del medio: de 5 a 60 °C
- Tipo de regulador: accionamiento directo
- Principio de funcionamiento: reguladores de membrana
- Función de reflujo: incluida (sin compensación)
- Mecanismo de purga: con purga secundaria
- Diámetro exterior de la manguera de entrada: 4 o 6 mm
- Diámetro exterior de la manguera de salida: 4 o 6 mm
- Presión de prueba: 1,5 MPa
- presión de trabajo máxima: 1,0 MPa
- Rango de presión de regulación: de 0,05 a 0,35 o 0,7 MPa
- Altura: 69 mm
- Ancho: 28 mm (con manómetro de 30 mm)
- Profundidad: 58 mm
- Peso: 72 g
- Precio por unidad
Versiones (19)
Limitar la selección
Posición de conexión Entrada/salida
Conexiones enchufables Entrada/salida
Elemento de fijación
Manómetro
Ajuste de presión
N.º de pieza
Tipo
| Nº de artículo | Posición de conexión Entrada/salida | Conexiones enchufables Entrada/salida | Elemento de fijación | Manómetro | Ajuste de presión | N.º de pieza | Tipo | Precio IVA incl. | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
202800397875 | abajo/abajo | recto Ø 4 mm | sin | sin | hasta 0,7 MPa | 00397875 | ARM10F1-06 |
|
||||
|
|||||||||||||
|
202800314261 | abajo/abajo | recto Ø 4 mm | sin | con | hasta 0,7 MPa | 00314261 | ARM10F1-06G |
|
||||
|
|||||||||||||
|
202800280323 | abajo/abajo | recto Ø 4 mm | con | con | hasta 0,7 MPa | 00280323 | ARM10F1-06BG |
|
||||
|
|||||||||||||
|
202800515757 | abajo/abajo | recto Ø 4 mm | sin | con | hasta 0,35 MPa | 00515757 | ARM10F1-06G-1 |
|
||||
|
|||||||||||||
|
202800150228 | abajo/abajo | recto Ø 4 mm | solo tuerca para montaje en panel | con | hasta 0,7 MPa | 00150228 | ARM10F1-06GP |
|
||||
|
|||||||||||||
|
202800314259 | abajo/abajo | recto Ø 6 mm | sin | con | hasta 0,7 MPa | 00314259 | ARM10F1-08G |
|
||||
|
|||||||||||||
|
202800150229 | abajo/abajo | recto Ø 6 mm | con | con | hasta 0,7 MPa | 00150229 | ARM10F1-08BG |
|
||||
|
|||||||||||||
|
202800676017 | abajo/abajo | recto Ø 6 mm | sin | con | hasta 0,35 MPa | 00676017 | ARM10F1-08G-1 |
|
||||
|
|||||||||||||
|
202800235469 | abajo/abajo | recto Ø 6 mm | solo tuerca para montaje en panel | con | hasta 0,7 MPa | 00235469 | ARM10F1-08GP |
|
||||
|
|||||||||||||
|
202800208779 | abajo/abajo | recto Ø 6 mm | solo tuerca para montaje en panel | con | hasta 0,35 Mpa | 00208779 | ARM10F1-08GP-1 |
|
||||
|
|||||||||||||
|
202800446837 | abajo/abajo | Ángulo Ø 6 mm | sin | con | hasta 0,7 Mpa | 00446837 | ARM10F1-20G |
|
||||
|
|||||||||||||
|
202800210858 | abajo/abajo | Ángulo Ø 6 mm | solo tuerca para montaje en panel | con | hasta 0,7 Mpa | 00210858 | ARM10F1-20GP |
|
||||
|
|||||||||||||
|
202800379704 | abajo/abajo | Ángulo Ø 6 mm | solo tuerca para montaje en panel | con | hasta 0,35 Mpa | 00379704 | ARM10F1-20GP-1 |
|
||||
|
|||||||||||||
|
202801048697 | arriba/arriba | recto Ø 4 mm | sin | con | hasta 0,7 Mpa | 01048697 | ARM10F2-06G |
|
||||
|
|||||||||||||
|
202800688372 | arriba/arriba | recto Ø 6 mm | sin | con | hasta 0,7 Mpa | 00688372 | ARM10F2-08G |
|
||||
|
|||||||||||||
|
202801008772 | abajo/arriba | recto Ø 4 mm | sin | con | hasta 0,7 Mpa | 01008772 | ARM10F3-06G |
|
||||
|
|||||||||||||
|
202801021539 | abajo/arriba | recto Ø 4 mm | sin | con | hasta 0,35 Mpa | 01021539 | ARM10F3-06G-1 |
|
||||
|
|||||||||||||
|
202800494827 | abajo/arriba | recto Ø 6 mm | sin | con | hasta 0,7 Mpa | 00494827 | ARM10F3-08G |
|
||||
|
|||||||||||||
|
202800479558 | abajo/arriba | recto Ø 6 mm | sin | con | hasta 0,35 Mpa | 00479558 | ARM10F3-08G-1 |
|
||||
|
|||||||||||||
